Замена цилиндра насоса India Mark II

Используйте ключ, чтобы открутить болт на верхней части крышки.

При установке крышки болт нужно затягивать только от руки.

Снимите верхнюю крышку, потянув её прямо вверх с насоса.

Храните верхнюю крышку в чистом месте, предпочтительно над землёй, чтобы избежать загрязнения.

Опустите ручку насоса полностью вниз и удерживайте её в этом положении, чтобы открылся шток насоса.

Установите проставку вокруг штока насоса и под точку крепления цепи.

Убедитесь, что коническая сторона проставки направлена вниз, а плоская — вверх.

Поднимите рычаг насоса, пока цепь не ослабнет, и удерживайте его в этом положении.

Снимите болт, соединяющий цепь с ручкой насоса.

Снимите цепь с ручки.

Четыре болта крепят головку к водяному баку и находятся по углам основания головки.

Продолжайте удерживать ручку насоса, чтобы головка не упала после удаления всех болтов.

Снимите 4 болта с основания водяного бака.

Снимите головку насоса с водяного бака и поместите в чистое место, предпочтительно над землёй, чтобы избежать загрязнения.

Поднимите поршневой узел и разделительную пластину и установите зажим штока под разделительную пластину.

Затяните зажим штока и аккуратно поставьте разделительную пластину сверху.

Снимите проставку.

Удерживайте зажим штока неподвижно, снимая цепь со штока насоса. Проверьте цепь на признаки повреждений.

Отведите цепь вбок и используйте её как рычаг, как показано на первом изображении.

Снимите контргайку, вращая её против часовой стрелки.

Снимите разделительную пластину.

Установите контргайку обратно.

Установите Т-образную рукоятку, завернув её до упора в контргайку.

Поднимите Т-образную рукоятку, чтобы снять нагрузку с зажима штока.

Снимите зажим штока и медленно опустите Т-образную рукоятку.

Шток насоса будет опираться на концевую крышку, расположенную под цилиндром насоса. Важно медленно опускать Т-образную рукоятку, чтобы не повредить насос.

Четыре болта крепят водяной бак к основанию насоса. Они находятся в нижних углах водяного бака.

Снимите 4 болта с основания водяного бака.

Поднимите водяной бак примерно на 30 см.

Установите зажим основания вокруг оголённой трубы и затяните его к основной подающей трубе.

Закрепите зажим основания к основанию насоса двумя комплектами болт-гайка, установленными с противоположных сторон.

Затягивания от руки будет достаточно для закрепления зажима основания.

Используйте болты и гайки, снятые с основания водяного бака или основания головки.

Поверните водяной бак против часовой стрелки, пока он не освободится от трубы.

Убедитесь, что бак остаётся горизонтальным, чтобы не сорвать резьбу.

Поднимите водяной бак до уровня Т-образной рукоятки и закрепите зажим штока на штоке насоса.

Снимите Т-образную рукоятку.

Снимите водяной бак и проверьте его на наличие признаков засорения.

Храните в чистом месте, чтобы избежать загрязнения.

Наденьте соединительную муфту на шток насоса.

Установите Т-образную рукоятку на шток насоса.

Поднимите Т-образную рукоятку, чтобы снять нагрузку с зажима штока.

Ослабьте и снимите зажим штока.

Наверните соединительную муфту на резьбовой конец основной подающей трубы и медленно опустите Т-образную рукоятку.

Для подъёма трубы потребуется как минимум три человека: двое поднимают, а один управляет зажимом основания. Работники должны постоянно держать связь и информировать друг друга о готовности, начале подъёма, а также о том, надёжно ли закреплён зажим основания.

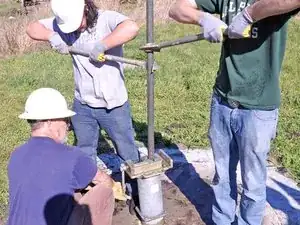

Двум работникам необходимо установить газовые ключи на стояк с противоположных сторон.

Газовые ключи следует располагать так, чтобы их открытые части были направлены в противоположные стороны, и чтобы они не соприкасались друг с другом, зажимом основания или муфтой трубы.

Двое работников, используя газовые ключи, должны приложить небольшое усилие вверх, пока оператор зажима основания ослабляет его.

Равномерно поднимите трубу, не превышая комфортной высоты подъёма для любого из поднимающих. После достижения максимальной высоты подъёма снова закрепите зажим основания.

Опустите газовые ключи и повторите этот шаг, пока муфта трубы не достигнет зажима основания.

Когда муфта трубы достигнет зажима, расширьте его, чтобы муфта могла пройти. Поднимите стояк примерно на один фут выше зажима и снова закрепите трубу.

При необходимости выполните несколько подъёмов, чтобы достичь требуемой высоты муфты.

Установите один трубный ключ на открытую муфту, а второй — на стояк выше муфты. Третий человек должен стабилизировать верхнюю трубу.

Убедитесь, что открытая часть трубного ключа направлена в сторону вращения.

Удерживайте ключ на муфте неподвижно, в то время как ключ на стояке поворачивайте против часовой стрелки, пока труба не освободится.

Поднимите верхнюю трубу и установите штанговый зажим на штангу насоса ниже муфты штанги.

Поднимите и удерживайте верхнюю трубу на достаточной высоте, чтобы открыть муфту штанги насоса.

Наденьте один рожковый ключ на нижнюю часть муфты штанги насоса. Удерживайте этот ключ неподвижно.

Наденьте второй ключ на верхнюю часть муфты штанги насоса. Поворачивайте его против часовой стрелки, пока муфта не разъединится.

Отведите верхнюю трубу от насоса и положите её в стороне, на бок.

Не кладите трубу прямо на траву или землю, чтобы не попали загрязнения, которые могут нарушить течение воды.

Снимите Т-ручку со штанги насоса.

Установите Т-ручку на штангу насоса, оставшуюся в скважине.

Поднимите Т-ручку, чтобы снять нагрузку с штангового зажима.

Ослабьте и снимите штанговый зажим.

Медленно опустите Т-ручку.

Повторите шаги 18–23, пока не дойдёте до цилиндра насоса.

Цилиндр насоса не пройдёт через зажим основания, но должен быть виден сквозь него.

Когда Вы дойдёте до цилиндра насоса, поднимите трубу так, чтобы цилиндр оказался чуть ниже зажима основания, но не касался его.

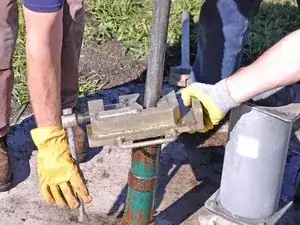

Зафиксируйте стояк с помощью зажима основания.

Зафиксируйте трубу в вертикальном положении и открутите зажим основания от основания насоса.

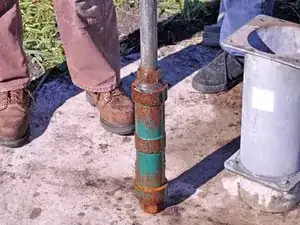

Поднимите стояк, цилиндр насоса и зажим основания строго вверх из скважины.

Осторожно поставьте цилиндр, чтобы не повредить его, желательно на чистую поверхность.

Ослабьте и снимите зажим основания.

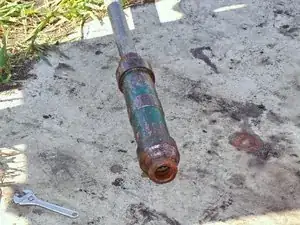

Положите цилиндр насоса на бок.

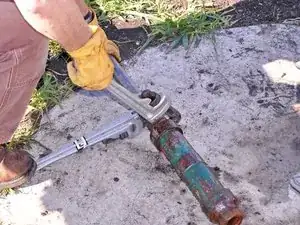

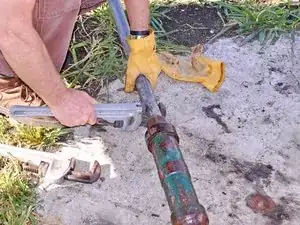

Используйте два трубных ключа, чтобы разъединить стояк и цилиндр насоса.

Отделите цилиндр насоса от трубы.

Цилиндр насоса по-прежнему соединён со стояком через штангу насоса.

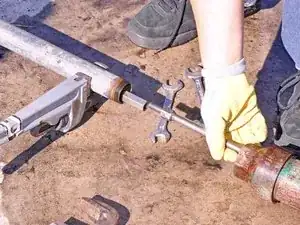

Сдвиньте цилиндр насоса вниз на достаточное расстояние, чтобы открыть соединение штанги насоса.

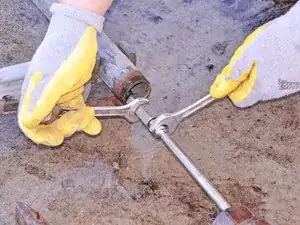

Отделите цилиндр насоса от трубы и штанги, используя два разводных ключа.
