Замена основной стойки India Mark II (тренога)

Перед выполнением любых ремонтов проведите водный тест насоса, поднимая и опуская рукоятку на полные 40 ходов. Правильно работающий насос должен давать более 10 литров.

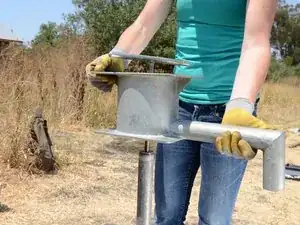

Снимите болт с шестигранной головкой с верхней части люка доступа на головке насоса.

При сборке этот болт следует затягивать вручную.

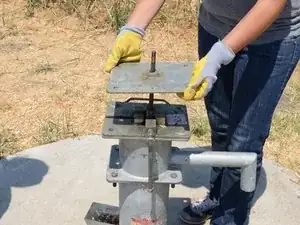

Снимите люк доступа, потянув его прямо вверх с головки насоса.

Храните люк доступа в чистом месте, чтобы избежать загрязнения.

Люк доступа имеет выступ, который входит в основание головки насоса.

Люк доступа удобно использовать как поддон для хранения гаек и болтов во время разборки.

Наденьте опорное кольцо вокруг штанги насоса ниже приподнятой цепи, скосом вниз и плоской стороной вверх.

Следующая операция требует участия двух человек. Если вы попытаетесь сделать это в одиночку, вы рискуете получить травму и повредить насос.

Поднимите рукоятку насоса до тех пор, пока основание цепи не опирается на опорное кольцо и цепь не станет ослабленной. Удерживайте рукоятку в этом положении, пока отсоединяется цепь.

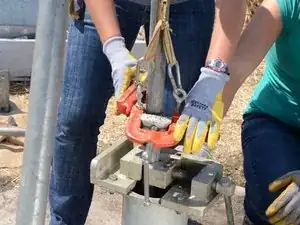

Используя два отверстия доступа, установите угловой торцевой ключ на болт и гайку, крепящие цепь к рукоятке насоса.

Удерживайте ключ на болте неподвижно.

Ослабьте гайку.

Снимите гайку с болта цепи.

Снимите шайбу с болта цепи.

Снимите болт цепи.

Снимите верхнюю часть цепи прямо с рукоятки насоса.

Снимите два болта с боковой стороны головки насоса со стороны рукоятки.

Используйте один ключ на болте и другой на гайке снизу. Удерживайте болт неподвижно и ослабьте гайку.

Снимите два болта и гайки со стороны рукоятки.

После снятия двух болтов со стороны рукоятки попросите партнёра поддержать вес рукоятки.

Снимите два оставшихся болта аналогичным образом.

Поднимите и снимите головку насоса с насоса.

Храните головку насоса в чистом месте, желательно над уровнем земли, чтобы избежать загрязнения.

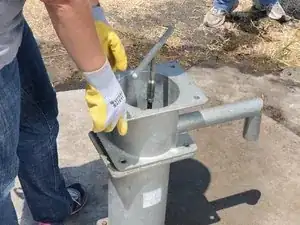

Слегка проверните фланец головки, пока углы не нависнут над верхом бака достаточно, чтобы их можно было захватить.

Поднимите фланец головки примерно на один фут над баком.

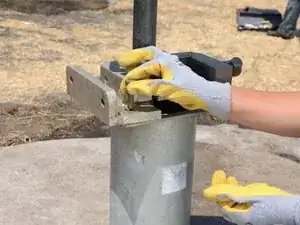

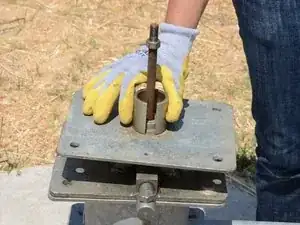

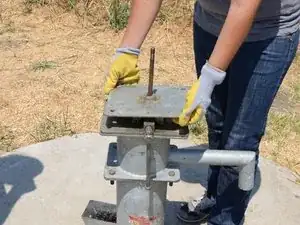

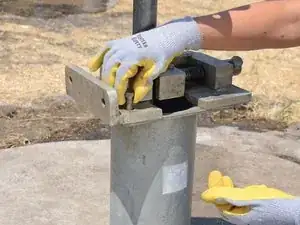

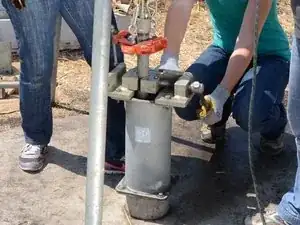

Наденьте зажим штанги вокруг штанги насоса и оприте его на основание бака.

Убедитесь, что штифты в основании зажима штанги входят в соответствующие отверстия в верхней части бака.

Затяните зажим штанги на штанге насоса.

Убедитесь, что штанга расположена по центру между губками зажима и надежно зажата.

Опустите фланец головки.

Отвинтите цепь от верхней части штока насоса.

Снимите цепь.

Проверьте цепь на наличие признаков износа или повреждений.

Поместите цепь в санитарное место, например на ранее снятую обслуживаемую дверцу.

Снимите опору цепи с окружности штока насоса.

Снимите контргайку с верхней части штока насоса.

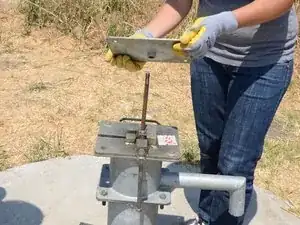

Снимите фланец головки.

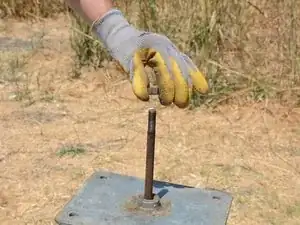

Навинтите контргайку обратно на верхнюю часть штока насоса.

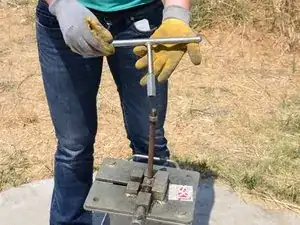

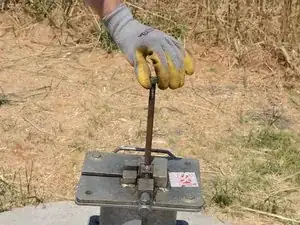

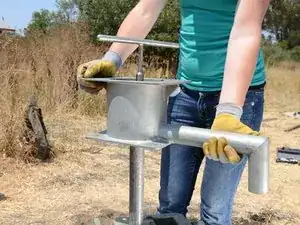

Навинтите Т-образную рукоятку на верхнюю часть штока насоса. Подтяните Т-рукоятку вплотную к контргайке.

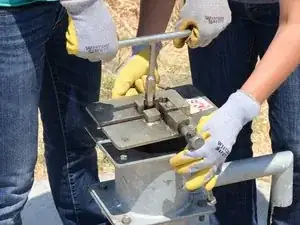

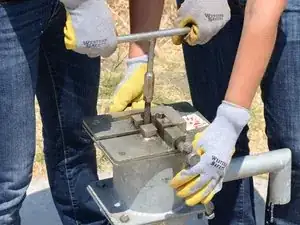

Ослабьте тиски для штока.

Снимите тиски для штока с бака.

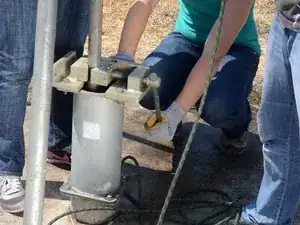

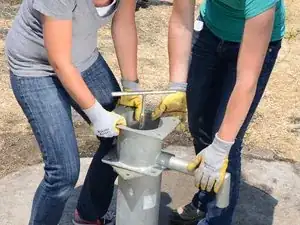

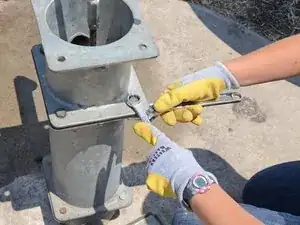

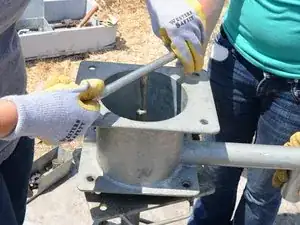

Снимите четыре болта, соединяющих бак с верхним фланцем.

Используйте один ключ на болт и второй ключ на гайку снизу. Удерживайте болт и отвинчивайте гайку.

Поверните бак на 45 градусов, чтобы получить лучший захват.

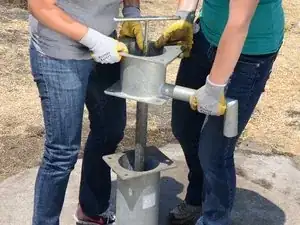

Поднимите бак прямо вверх примерно на одну фут.

Бак прикреплён к стояку; их нужно поднимать как единое целое. Будьте осторожны и привлеките помощь — это может быть очень тяжёлым.

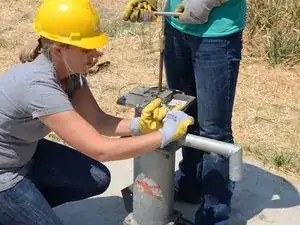

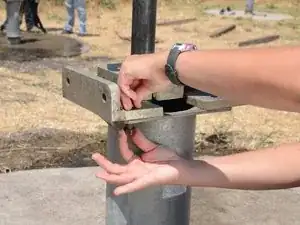

Пусть третье лицо разместит тиски для трубы вокруг основного стояка, на верхнем фланце.

Затяните тиски для трубы надёжно вокруг стояка.

Закрепите тиски для трубы к верхнему фланцу двумя болтами и гайками, чтобы зафиксировать тиски на месте.

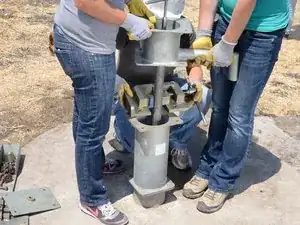

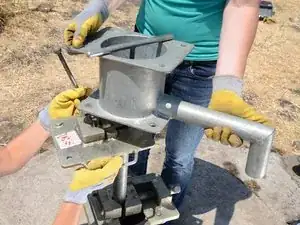

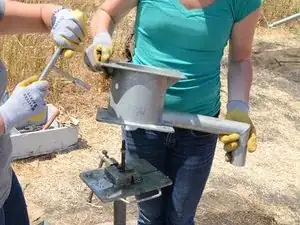

Отвинтите бак от основного стояка.

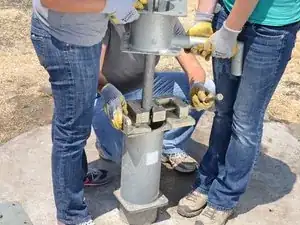

Поднимите бак на несколько дюймов выше вершины стояка.

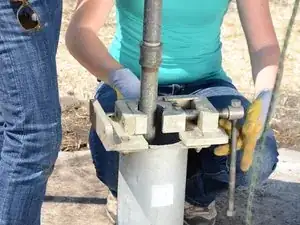

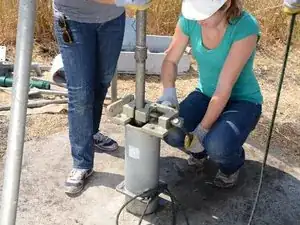

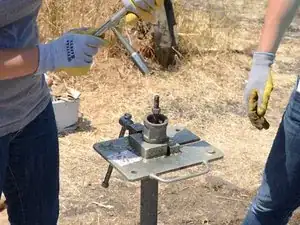

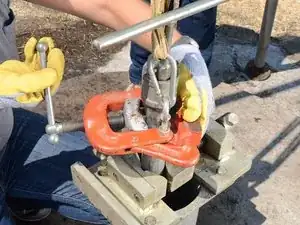

Вставьте тиски для штока между основным стояком и баком, вокруг штока насоса.

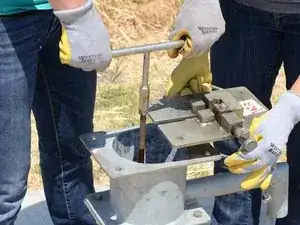

Затяните тиски для штока на штоке насоса.

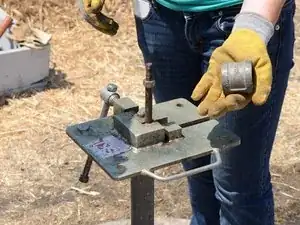

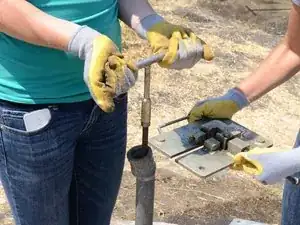

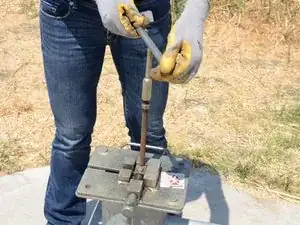

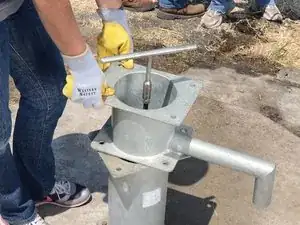

Отвинтите Т-рукоятку от штока насоса и снимите её.

Держите Т-рукоятку готовой для повторной установки на шток насоса после снятия бака.

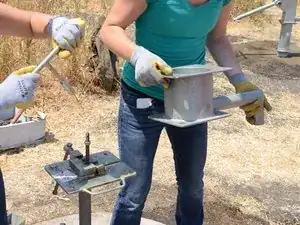

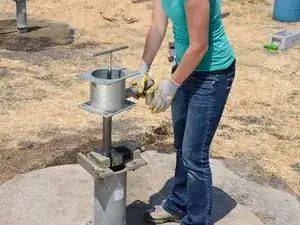

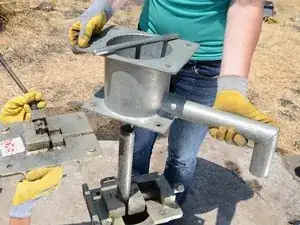

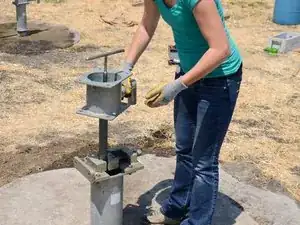

Снимите бак.

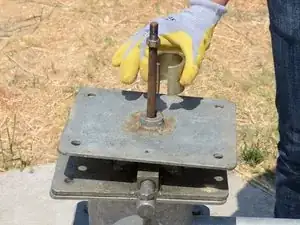

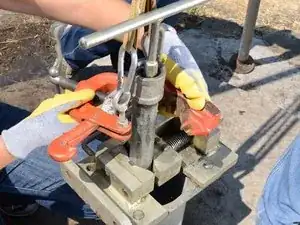

Наденьте муфту на шток насоса поверх тисков для штока.

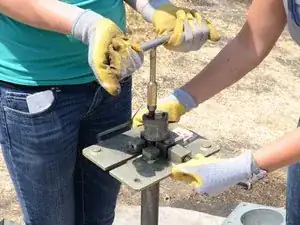

Прикрутите Т-рукоятку обратно на верх штока насоса.

Ослабьте и снимите тиски для штока со штока насоса.

Муфта упадёт на основной стояк.

Навинтите муфту на конец основного стояка.

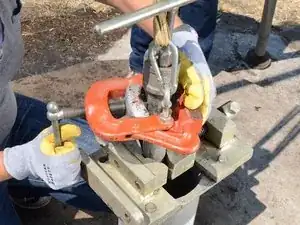

Используйте трубный ключ, чтобы затянуть муфту на стояке.

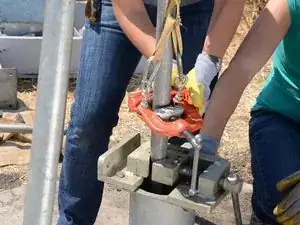

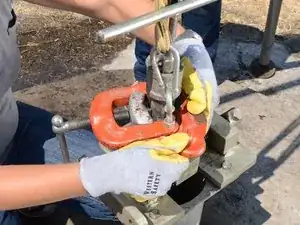

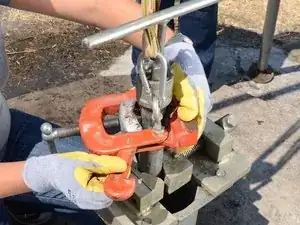

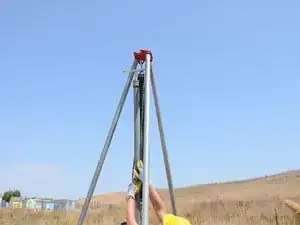

Опустите тисок-штатив до вершины стояка.

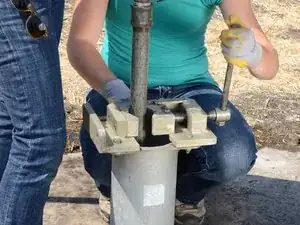

Зафиксируйте тисок-штатив вокруг стояка и защёлкните его.

Затяните тисок-штатив.

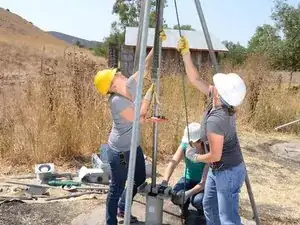

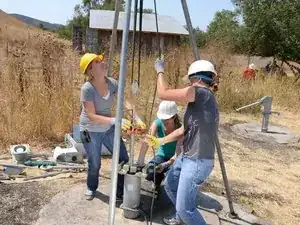

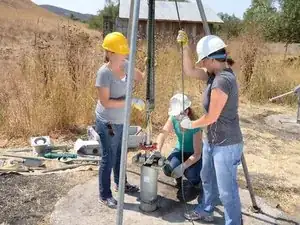

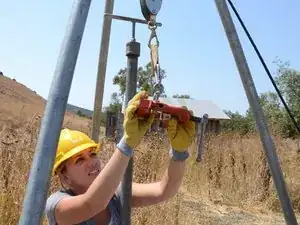

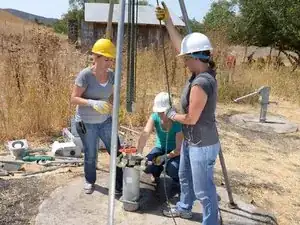

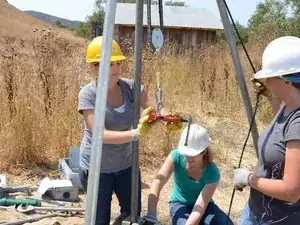

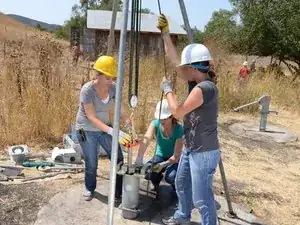

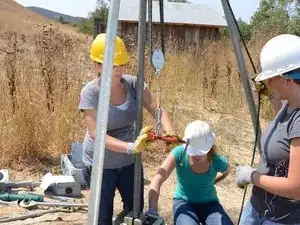

Эта операция требует важного взаимодействия между оператором каната и оператором тисков.

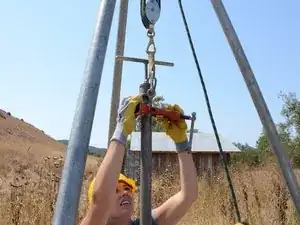

Задача оператора каната — сильно тянуть за канат, чтобы убрать провис, и объявить, что он «держит», чтобы оператор тисков знал, что вес стояка поддерживается.

Оператор тисков затем объявляет «ослабляю» и ослабляет тисок.

При ослабленном тиске вытяните стояк из шахты вверх.

Тяните только на ту высоту, до которой оператор тисков может удобно дотянуться.

Оператор тисков затем объявляет «затягиваю» и затягивает тисок.

Теперь можно безопасно ослабить и снять тисок-штатив.

Обязательно сначала ослабьте, а затем полностью снимите тисок-штатив со стояка. Сдвигать его по стояку вниз нельзя — это поцарапает трубу, создаст опасные острые канавки и приведёт к образованию ржавчины.

Опустите тисок-штатив вниз до нижней кромки оголённого участка стояка.

Зафиксируйте тисок-штатив на трубе стояка и затяните его надёжно.

Повторите подъём: ослабьте тисок и потяните канат, чтобы поднять стояк ещё на несколько футов.

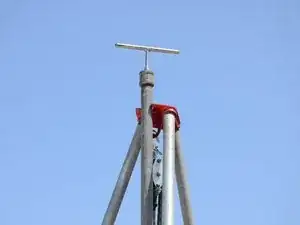

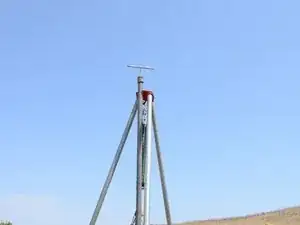

На вершине штатива имеется углубление для направления трубы стояка.

Во время подъёма направляйте стояк в это углубление.

Поднимайте стояк до тех пор, пока первая муфта не выйдет из тисков.

Вам потребуется открыть тисок шире, чтобы разместить муфту.

Когда муфта пройдёт через тисок, затяните тисок.

Убедитесь, что стояк поднят достаточно высоко, чтобы можно было прикрепить тисок-штатив к участку трубы под муфтой.

Далее у нас есть фотографии для ослабления муфты с помощью штатива?
