Замена ходового клапана India Mark III

Перед выполнением любых ремонтных работ проведите водяной тест насоса, поднимая и опуская рукоятку в полном объеме 40 ходов. Надлежащим образом работающий насос выдаст более 10 литров.

Снимите болт с шестигранной головкой с верхней части люка доступа на головке насоса.

При сборке этот болт следует затягивать вручную.

Снимите люк доступа, потянув его прямо вверх от головки насоса.

Храните люк доступа в санитарном месте, чтобы предотвратить загрязнение.

Люк доступа имеет выступ, который входит в основание головки насоса.

Люк доступа удобно использовать как поднос для крепежа во время разборки.

Наденьте распорную втулку на шток насоса под поднятой цепью, установив фаску вниз, а плоскую сторону вверх.

Следующая процедура требует двух человек. Если попытаться выполнить её в одиночку, вы рискуете получить травму и повредить насос.

Поднимите рукоятку насоса, пока основание цепи не опрокинется на распорную втулку и цепь не станет провисшей. Удерживайте рукоятку в этом положении, пока цепь отсоединяется.

Используя два отверстия доступа, установите угловой трещоточный ключ на болт и гайку, крепящие цепь к рукоятке насоса.

Удерживайте ключ на болте неподвижно.

Ослабьте гайку.

Снимите гайку с болта цепи.

Снимите шайбу с болта цепи.

Снимите болт цепи.

Снимите верхнюю часть цепи с рукоятки насоса, потянув прямо.

Снимите два болта с стороны рукоятки головки насоса.

Используйте один ключ на болте и другой на гайке снизу. Удерживайте болт неподвижно и ослабьте гайку.

Снимите два болта и гайки со стороны рукоятки.

После снятия двух болтов со стороны рукоятки попросите напарника поддержать вес рукоятки.

Снимите оставшиеся два болта таким же способом.

Поднимите и снимите головку насоса с насоса.

Храните головку насоса в санитарном месте, предпочтительно над землей, чтобы предотвратить загрязнение.

Слегка прокрутите фланец головки, пока углы не выступят над верхом бака достаточно, чтобы их можно было схватить.

Поднимите фланец головки примерно на один фут над баком.

Наденьте хомут на шток насоса и опирайте его на основание бака.

Убедитесь, что штифты в основании хомута входят в соответствующие отверстия в верхней части бака.

Затяните хомут на штоке насоса.

Убедитесь, что шток насоса центрирован в захватах хомута и надежно зажат.

Опустите фланец головки.

Открутите цепь от верхней части штока насоса.

Снимите цепь.

Проверьте цепь на наличие признаков износа или повреждений.

Положите цепь в санитарное место, например на снятую ранее лючковую дверь.

Снимите распорную втулку вокруг штока насоса.

Снимите фиксирующую гайку с верхней части штока насоса.

Снимите фланец головки.

Навинтите фиксирующую гайку обратно на верх штока насоса.

Навинтите Т-образную рукоятку на верх штока насоса. Подожмите Т-образную рукоятку к фиксирующей гайке.

Пусть один член команды слегка потянет вверх за Т-образную рукоятку, в то время как другой ослабляет зажим штока. Это предотвратит повреждение насоса.

Снимите зажим штока с резервуара.

Поверните весь шток насоса по часовой стрелке несколькими полными оборотами с помощью Т-образной рукоятки.

Ножной клапан имеет резьбу и ввинтится в основание подвижного клапана, что позволит вам поднять оба клапана вместе из скважины.

Продолжайте вращение, пока сопротивление значительно не увеличится. Ножной клапан будет давать это сопротивление, когда полностью ввинчен в основание подвижного клапана.

С помощью Т-образной рукоятки потяните шток насоса прямо вверх из скважины.

Подтяните шток насоса на несколько футов, проходя первый соединительный штуцер.

Установите зажим штока на основании насоса.

Затяните зажим штока против штока насоса.

Убедитесь, что между соединением и зажимом штока осталось как минимум 6 дюймов пространства, чтобы обеспечить достаточно места для работы. При необходимости продолжайте вытягивать шток из скважины перед затяжкой зажима штока, чтобы обеспечить достаточный зазор.

Убедитесь, что зажим штока затянут против штока насоса.

Используйте два гаечных ключа, чтобы ослабить соединение между верхней секцией штока насоса и остальной частью штока.

Отсоедините верхнюю секцию штока насоса от соединения.

Поднимите верхнюю секцию штока насоса и снимите её.

Положите секцию штока в санитарное место и снимите Т-образную рукоятку с верхней части.

Навинтите фиксирующую гайку и Т-образную рукоятку на верх оставшейся секции штока насоса, находящейся в скважине.

Подожмите Т-образную рукоятку к фиксирующей гайке.

Ослабьте зажим штока и повторите процедуру для следующей секции штока насоса.

Когда вы дойдёте до последней секции штока насоса, снимите зажим штока с резервуара.

Поднимите шток насоса и клапаны прямо вверх из скважины.

Отложите шток в сторону, следя за тем, чтобы клапаны оставались чистыми и не касались земли.

Открутите ножной клапан от подвижного клапана.

Отделите запорный клапан от ходового клапана.

Проверьте компоненты запорного клапана на признаки износа или повреждений.

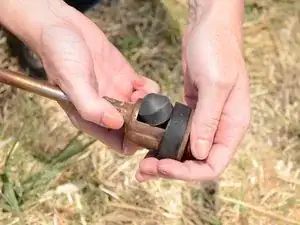

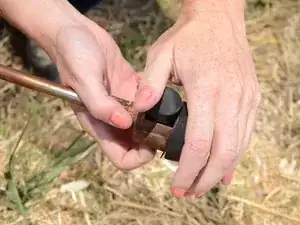

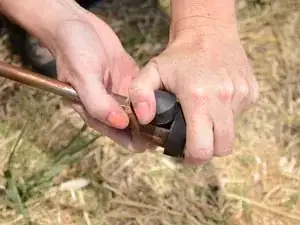

Используйте палец, чтобы выдвинуть резиновый клапанный стержень из ходового клапана.

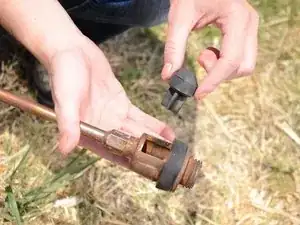

Извлеките стержень из ходового клапана.

Проверьте наличие признаков износа или повреждений.
