Замена оси и рукоятки India Mark III

Перед выполнением любых ремонтов проведите водяной тест насоса, подняв и опуская рукоятку 40 раз. Правильно работающий насос выдаст более 10 литров.

Удалите болт с шестигранной головкой с верхней части доступа на головке насоса.

При повторной сборке этот болт должен быть затянут вручную.

Снимите доступ с головки насоса, поднимая его прямо вверх.

Храните доступ в чистом месте, чтобы избежать загрязнения.

У доступа есть язычок, который входит в основание головки насоса.

Доступ удобно использовать как поднос для крепежа во время разборки.

Установите втулку-пространство вокруг штока насоса под поднятой цепью, с скошенной стороной вниз, а плоской стороной вверх.

Следующая процедура требует участия двух человек. Если вы попытаетесь сделать это одному, вы рискуете травмироваться и повредить насос.

Поднимите рукоятку насоса, пока основание цепи не опустится на втулку-пространство, и цепь не станет свободной. Удерживайте рукоятку в этом положении во время отсоединения цепи.

Используя два отверстия доступа, поместите угловой ключ на болт и гайку, соединяющие цепь с рукояткой насоса.

Держите ключ на болте неподвижным.

Ослабьте гайку.

Уберите гайку с болта цепи.

Удалите шайбу с болта цепи.

Удалите болт цепи.

Снимите верхнюю часть цепи с рукоятки насоса.

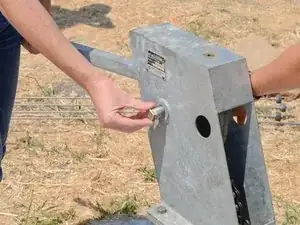

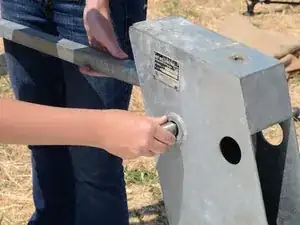

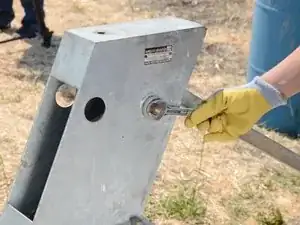

Используйте ключ, чтобы ослабить гайку на конце оси рукоятки.

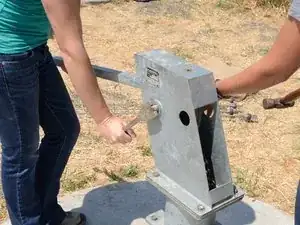

Снимите гайку и шайбу с конца оси.

Установите толкатель оси над обнаженной резьбовой частью оси.

Следующая процедура требует участия двух человек. Если вы попытаетесь сделать это одному, вы рискуете травмироваться и повредить насос.

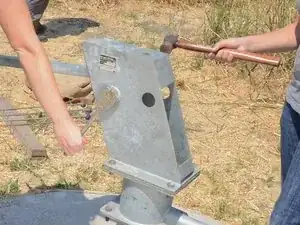

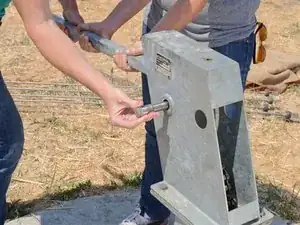

Первый человек будет использовать молоток, чтобы осторожно постучать по толкателю оси, чтобы продвинуть ось через подшипники рукоятки и вывести из головки насоса.

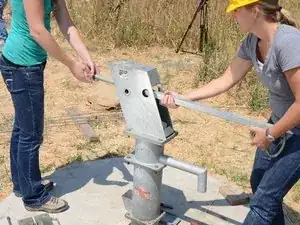

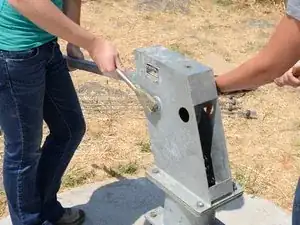

В то же время второй человек будет поднимать рукоятку, поддерживая ее вес, одновременно поворачивая ось с помощью ключа, чтобы ослабить ее в подшипниках и облегчить извлечение.

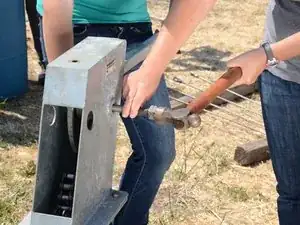

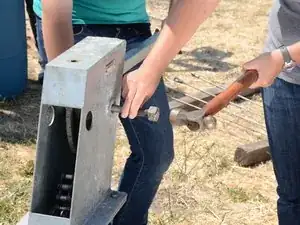

Осторожно постучите по толкателю оси, чтобы вытолкнуть ось из головки насоса.

Как только ось ослабнет, протолкните ее через головку насоса.

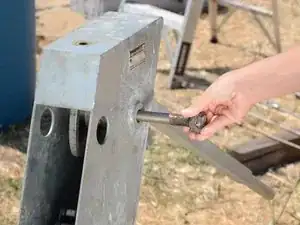

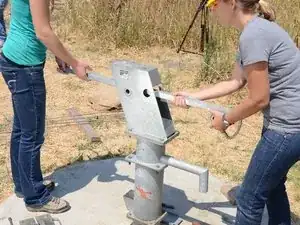

Поддерживая рукоятку насоса, удалите ось.

Сдвиньте рукоятку насоса из головки насоса.

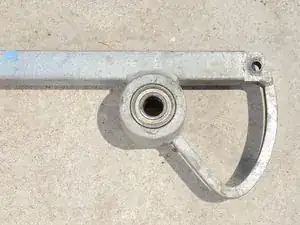

На этом этапе вы можете осмотреть подшипник рукоятки насоса на предмет повреждений или чрезмерного износа.

Следующие шаги демонстрируют сборку.

После того как вы вставите рукоятку насоса обратно в головку насоса, совместите подшипник рукоятки насоса с отверстиями на стороне головки насоса.

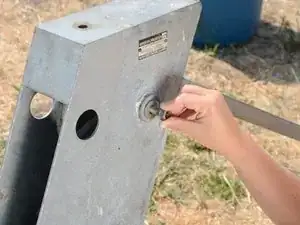

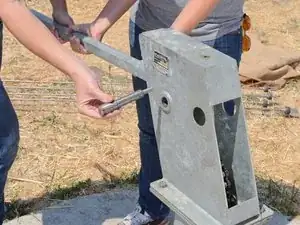

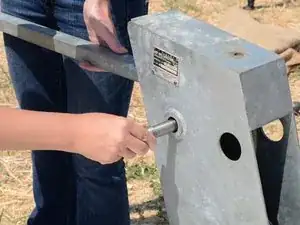

Вставьте ось обратно в головку насоса.

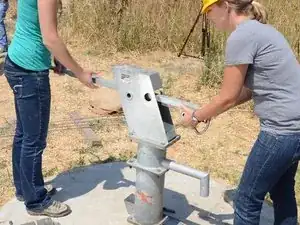

Обязательно поддерживайте вес рукоятки и совместите отверстия на боковой поверхности головки насоса с подшипником рукоятки насоса.

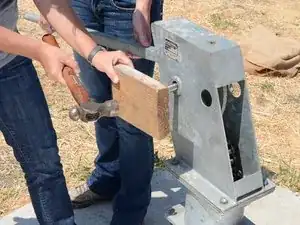

Используйте деревянный брусок и молоток, чтобы осторожно вбить ось на место.

Не ударяйте по оси непосредственно молотком, так как это может её повредить.

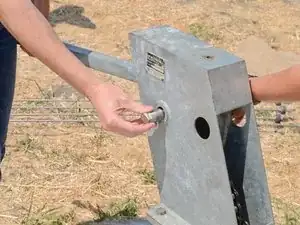

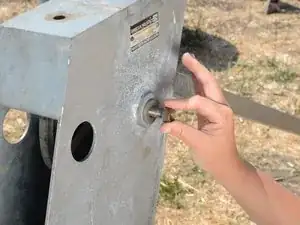

Замените шайбу и гайку на оси.

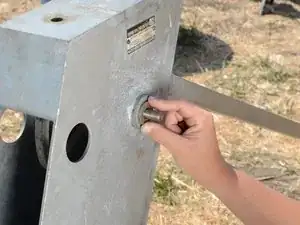

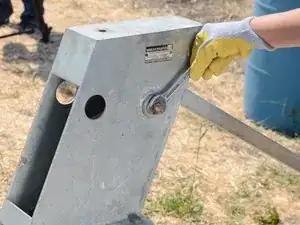

Затяните гайку ключом.
