Замена обратного клапана India Mark III

Перед выполнением любых ремонтов проведите тест насоса с водой, подняв и опустив рукоятку на полные 40 ходов. Правильно работающий насос выдаст более 10 литров.

Снимите болт с шестигранной головкой с верхней части дверцы доступа на головке насоса.

При сборке этот болт следует затягивать вручную.

Снимите дверцу доступа, потянув её прямо вверх от головки насоса.

Храните дверцу доступа в санитарном месте, чтобы предотвратить загрязнение.

У дверцы доступа есть язычок, который входит в основание головки насоса.

Дверца доступа удобно используется как лоток для удержания гаек и болтов во время разборки.

Наденьте распорную манжету на шток насоса ниже приподнятой цепи, конической стороной вниз и плоской стороной вверх.

Следующая процедура требует двух человек. Если вы попытаетесь сделать это в одиночку, вы рискуете получить травму и повредить насос.

Поднимите рукоятку насоса до тех пор, пока основание цепи не ляжет на распорную манжету и цепь не ослабнет. Удерживайте рукоятку в этом положении, пока цепь отсоединяется.

Через два отверстия доступа установите угловой трещоточный ключ на болт и гайку, крепящие цепь к рукоятке насоса.

Держите ключ за болт неподвижно.

Ослабьте гайку.

Снимите гайку с болта цепи.

Снимите шайбу с болта цепи.

Снимите болт цепи.

Снимите верхнюю часть цепи, потянув её прямо с рукоятки насоса.

Снимите два болта с стороны рукоятки головки насоса.

Используйте один ключ на болте и другой на гайке под ним. Держите болт неподвижно и ослабьте гайку.

Снимите два болта и гайки со стороны рукоятки.

После снятия двух болтов со стороны рукоятки попросите партнёра поддержать вес рукоятки.

Снимите затем два оставшихся болта аналогичным образом.

Поднимите и снимите головку насоса с насоса.

Храните головку насоса в санитарном месте, предпочтительно над землёй, чтобы предотвратить загрязнение.

Немного поверните фланец головки, пока углы не выступят над верхом бака настолько, чтобы за них можно было ухватиться.

Поднимите фланец головки примерно на один фут над баком.

Наденьте хомут на шток насоса и опирайте его на основание бака.

Убедитесь, что штифты в основании хомута входят в соответствующие отверстия в верхней части бака.

Затяните хомут на штоке насоса.

Убедитесь, что шток насоса центрирован в губках хомута и надежно зафиксирован.

Опустите фланец головки.

Отвинтите цепь от верхней части штанги насоса.

Снимите цепь.

Проверьте цепь на наличие признаков износа или повреждений.

Поместите цепь в санитарное место, например на крышку доступа, которая была ранее снята.

Снимите распорную втулку со штанги насоса.

Снимите контргайку с верхней части штанги насоса.

Снимите фланец головки.

Навинтите контргайку обратно на верхнюю часть штанги насоса.

Навинтите Т-образную рукоятку на верхнюю часть штанги насоса. Затяните Т-образную рукоятку вплотную к контргайке.

Пусть один участник команды слегка потянет Т-образную рукоятку вверх, в то время как другой ослабляет хомут штанги. Это предотвратит повреждение насоса.

Снимите хомут штанги с бака.

Используя Т-образную рукоятку, поверните всю штангу насоса по часовой стрелке на несколько полных оборотов.

Обратный клапан внизу имеет резьбу и ввернётся в основание ходового клапана, позволяя вам вытащить оба клапана из скважины одновременно.

Продолжайте вращать до тех пор, пока сопротивление значительно не увеличится. Обратный клапан создаст это сопротивление, когда полностью ввинтится в основание ходового клапана.

Используя Т-образную рукоятку, вытяните штангу насоса прямо вверх из скважины.

Поднимите штангу насоса на несколько футов, чтобы пройти первый соединительный элемент.

Установите хомут штанги на основание насоса.

Затяните хомут штанги на штанге насоса.

Убедитесь, что между соединением и хомутом штанги есть как минимум 6 дюймов пространства, чтобы обеспечить достаточно места для работы. При необходимости продолжайте вытягивать штангу из скважины перед затяжкой хомута, чтобы обеспечить достаточный зазор.

Убедитесь, что хомут штанги затянут вплотную к штанге насоса.

Используйте два ключа, чтобы ослабить соединение между верхним сегментом штанги насоса и остальной частью штанги.

Отделите верхний сегмент штанги насоса от соединения.

Поднимите верхний сегмент штанги и снимите его.

Поместите секцию штанги в санитарное место и снимите с неё Т-образную рукоятку.

Навинтите контргайку и Т-образную рукоятку на верх оставшейся в скважине секции штанги насоса.

Затяните Т-образную рукоятку вплотную к контргайке.

Ослабьте хомут штанги и повторите процедуру для следующего сегмента штанги насоса.

Когда вы доберётесь до последнего сегмента штанги насоса, снимите хомут штанги с бака.

Поднимите штангу насоса и клапаны прямо вверх из скважины.

Отложите штангу в сторону, следя за тем, чтобы клапаны оставались чистыми и не касались земли.

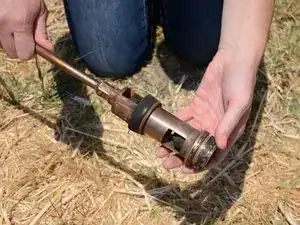

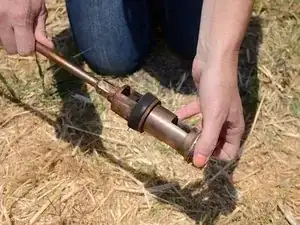

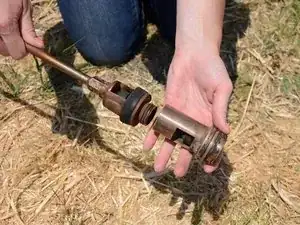

Отвинтите обратный клапан от ходового клапана.

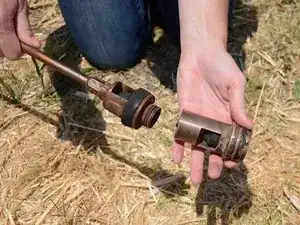

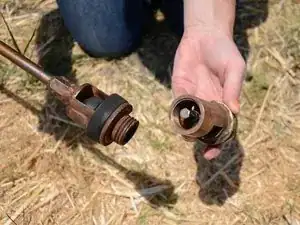

Отделите подошвенный клапан от перемещающегося клапана.

Осмотрите компоненты подошвенного клапана на предмет износа или повреждений.
