Замена трубопровода India Mark II

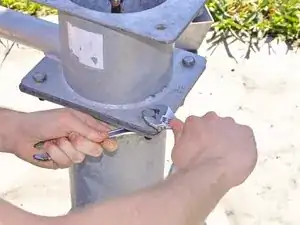

Используйте гаечный ключ, чтобы снять болт на вершине крышки.

При повторной установке крышки этот болт достаточо затянуть вручную.

Снимите верхнюю крышку, потянув её прямо вверх от насоса.

Храните верхнюю крышку в санитарном месте, желательно над уровнем земли, чтобы предотвратить загрязнение.

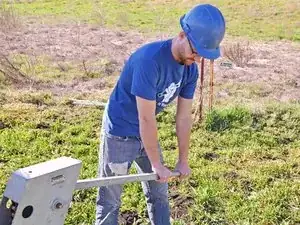

Опустите рукоять насоса до упора и удерживайте в этом положении, оголив насосный шток.

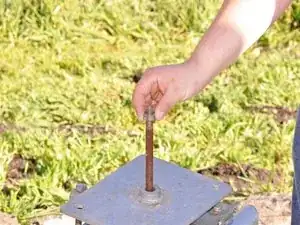

Разместите распорку вокруг насосного штока и под точкой крепления цепи.

Убедитесь, что скошенная сторона распорки направлена вниз, а плоская — вверх.

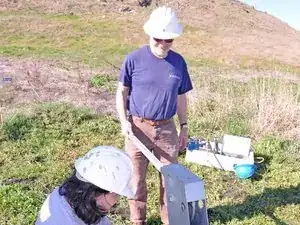

Поднимите рычаг насоса до снятия натяжения с цепи и удерживайте его в этом положении.

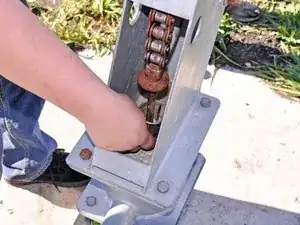

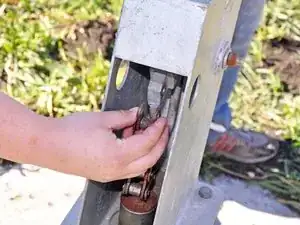

Снимите болт, соединяющий цепь с рукоятью насоса.

Снимите цепь с рукояти.

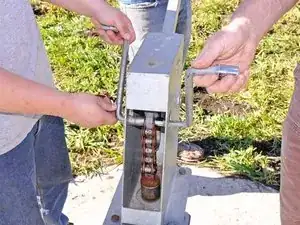

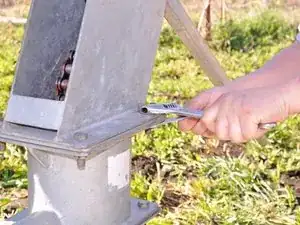

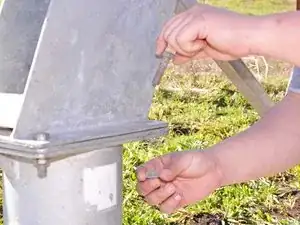

Четыре болта крепят секцию головки к водяному баку — они расположены в углах основания секции головки.

Продолжайте поддерживать рукоять насоса, чтобы головка насоса не упала после снятия всех болтов.

Снимите 4 болта у основания водяного бака.

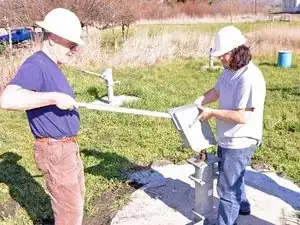

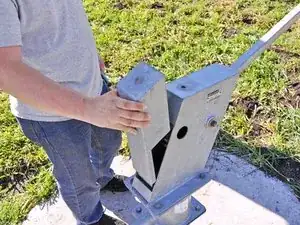

Поднимите головку насоса с водяного бака и поместите её в санитарное место, предпочтительно над уровнем земли, чтобы предотвратить загрязнение.

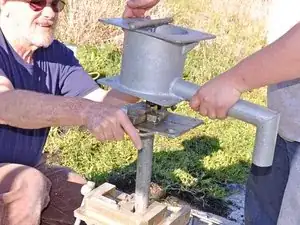

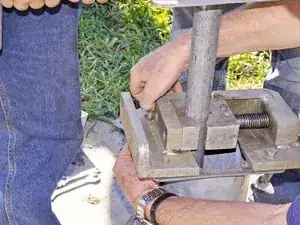

Поднимите узел плунжера и разделительную пластину и поместите зажим для штока под разделительную пластину.

Затяните зажим для штока и аккуратно установите разделительную пластину сверху.

Снимите распорку.

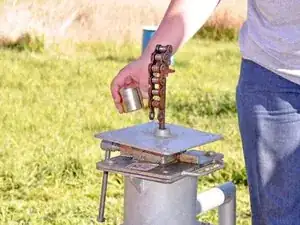

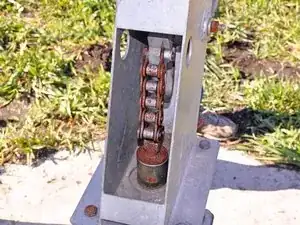

Удерживайте зажим для штока неподвижно при снятии цепи с насосного штока. Проверьте цепь на признаки повреждений.

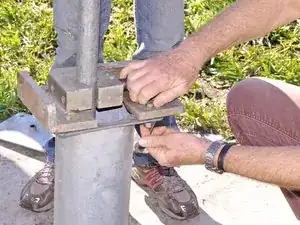

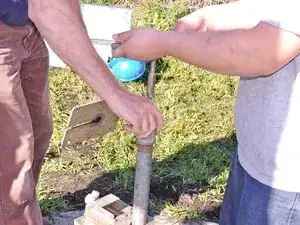

Разведите цепь вбок и используйте её как рычаг, как показано на первой фотографии.

Снимите контргайку, вращая её против часовой стрелки.

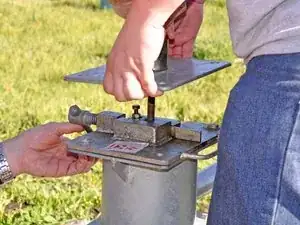

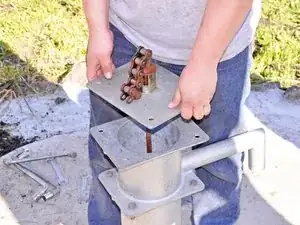

Снимите разделительную пластину.

Установите контргайку обратно.

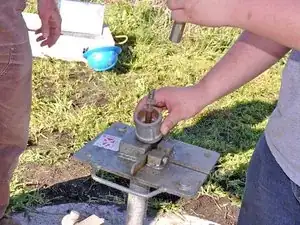

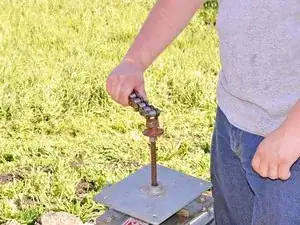

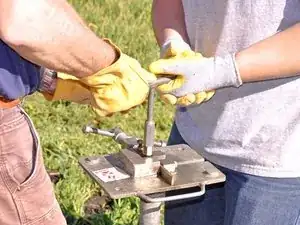

Установите Т-образную ручку, закручивая её до упора против контргайки.

Поднимите Т-образную ручку, чтобы снять нагрузку с зажима для штока.

Снимите зажим для штока и медленно опустите Т-образную ручку.

Насосный шток будет опираться на торцевую крышку, расположенную под цилиндром насоса. Важно опускать Т-образную ручку медленно, чтобы не повредить насос.

Четыре болта крепят водяной бак к основанию насоса. Они расположены в нижних углах водяного бака.

Снимите 4 болта у основания водяного бака.

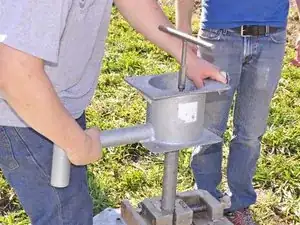

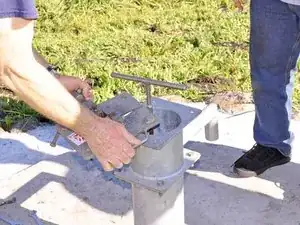

Поднимите водяной бак примерно на 30 сантиметров.

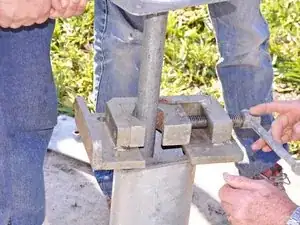

Наденьте опорный хомут на оголённую трубу и затяните его вокруг торцевого патрубка.

Закрепите опорный хомут к основанию насоса двумя комплектами болтов и гаек, установленными напротив друг друга.

Достаточно затянуть вручную для фиксации опорного хомута.

Используйте гайки и болты, снятые с основания водяного бака или основания секции головки.

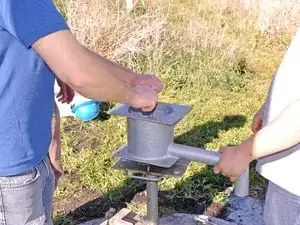

Поворачивайте водяной бак против часовой стрелки, пока он не отойдёт от трубы.

Держите бак ровно, чтобы избежать срезания резьбы при отвинчивании.

Поднимите водяной бак к Т-образной ручке и закрепите зажим для штока на насосном штоке.

Снимите Т-образную ручку.

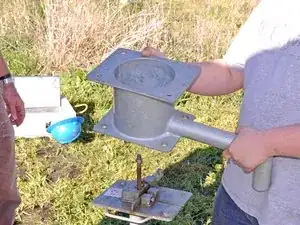

Снимите водяной бак и проверьте его на признаки засора.

Храните в санитарном месте, чтобы предотвратить загрязнение.

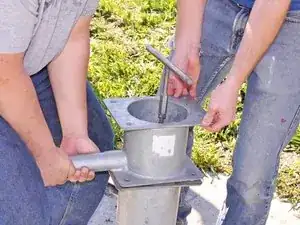

Наденьте муфту на насосный шток.

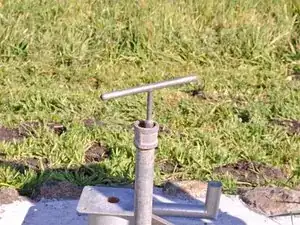

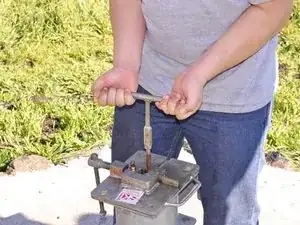

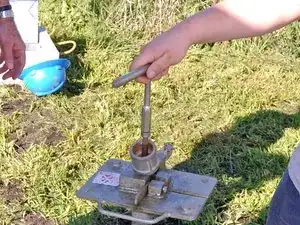

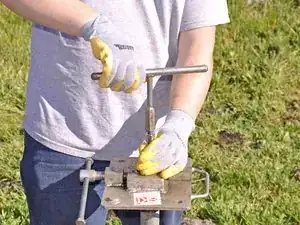

Установите Т-образную ручку на насосный шток.

Поднимите Т-образную ручку, чтобы снять нагрузку с зажима для штока.

Ослабьте и снимите зажим для штока.

Закрутите муфту на резьбовой торец стояка и медленно опустите Т-образную ручку.

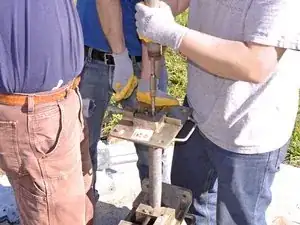

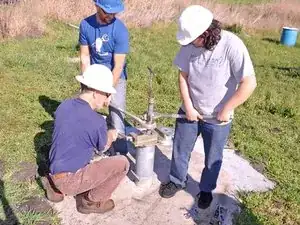

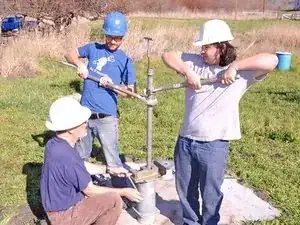

Для подъёма труб потребуется не менее трёх человек. Двое поднимают, и один управляет базовым зажимом. Рабочие должны постоянно сообщать, готовы ли они, поднимают ли сейчас и надёжно ли зафиксирован базовый зажим.

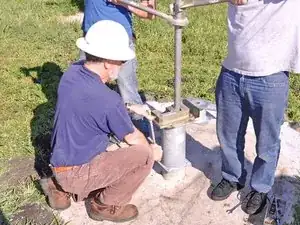

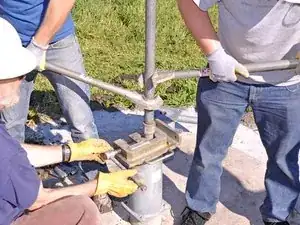

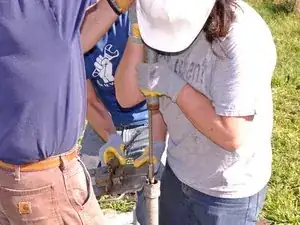

Попросите двоих установить трубные ключи C по обе стороны от главной обсадной трубы.

Ключи C всегда должны располагаться так, чтобы их отверстия были противоположны друг другу и они не соприкасались друг с другом, с базовым зажимом или с муфтой трубы.

Попросите двух человек с ключами C приложить лёгкое вверх направленное усилие к главной обсадной трубе, пока оператор базового зажима ослабляет зажим.

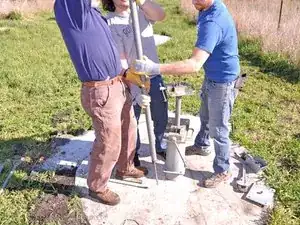

Поднимайте трубу равномерно, не превышая удобной для поднятия высоты ни одного из поднимающих. Повторно зафиксируйте базовый зажим, как только будет достигнута максимально допустимая высота подъёма.

Опустите ключи C и повторяйте этот шаг, пока муфта трубы не достигнет базового зажима.

Когда вы доберётесь до муфты трубы, ещё сильнее разожмите зажим, чтобы муфта могла пройти. Поднимите главную обсадную трубу примерно на один фут над зажимом и снова зафиксируйте трубу.

При необходимости выполняйте несколько подъёмов, чтобы добиться требуемой высоты муфты.

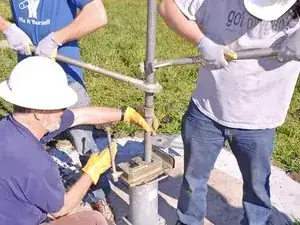

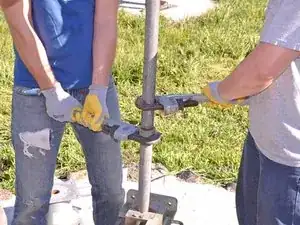

Установите один трубный ключ на оголённую муфту и другой на главную обсадную трубу выше муфты. Третье лицо удерживайте верхнюю трубу в стабильном положении.

Обязательно направьте открытое ухо трубного ключа в сторону, в которую вы будете вращать ключи.

Удерживайте ключ на муфте неподвижно, пока ключ на главной обсадной трубе поворачивают против часовой стрелки, пока труба не освободится.

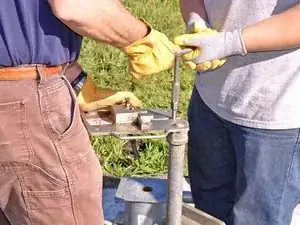

Поднимите верхнюю трубу и установите стержневой зажим на штангу насоса ниже муфты штанги насоса.

Поднимите и удерживайте верхнюю трубу достаточно высоко, чтобы оголить муфту штанги насоса.

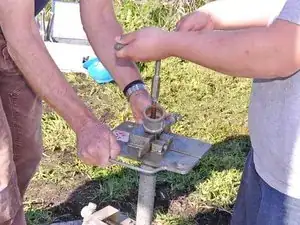

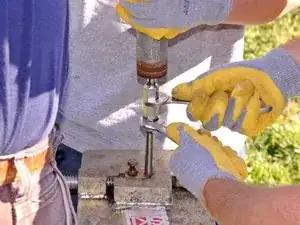

Наденьте один рожковый ключ на нижнюю часть муфты штанги насоса. Удерживайте этот ключ неподвижно.

Наденьте другой ключ на верхнюю часть муфты штанги насоса. Поворачивайте этот ключ против часовой стрелки, пока муфта не разойдётся.

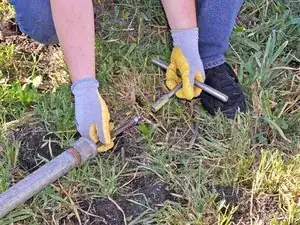

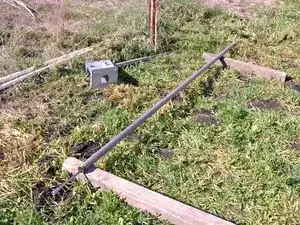

Оттяните верхнюю трубу от насоса и положите её на бок в стороне от насоса.

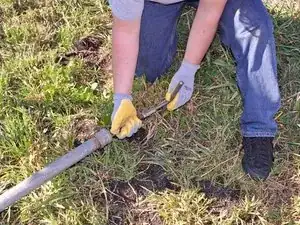

Не кладите трубу прямо на траву или землю, так как в трубу могут попасть загрязнения, которые могут препятствовать потоку воды.

Снимите T-рукоятку с штанги насоса.

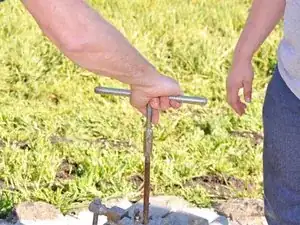

Установите T-рукоятку на штангу насоса, оставшуюся в скважине.

Поднимите T-рукоятку, чтобы снять нагрузку со стержневого зажима.

Ослабьте и снимите стержневой зажим.

Осторожно опустите T-рукоятку.

Повторяйте шаги 18–23, пока не достигнете корпуса насоса.

Корпус насоса не пролезет через базовый зажим, но должен быть виден через базовый зажим.
