Замена подшипника выходного вала гайковерта Milwaukee Hex Impact Driver 2750-20

В данном руководстве по ремонту показано, как удалить и заменить подшипник выходного вала в гайковерте Milwaukee Hex Impact Driver 2750-20.

Шаг 1

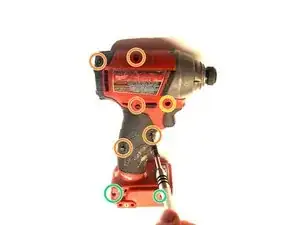

Удалите пять винтов T9 длиной 15.5 мм.

Удалите один винт T9 длиной 19.5 мм.

Удалите два винта T9 длиной 37 мм.

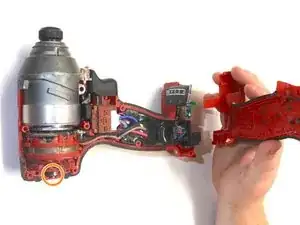

Удалите корпус дрели, чтобы получить доступ к внутренним частям дрели.

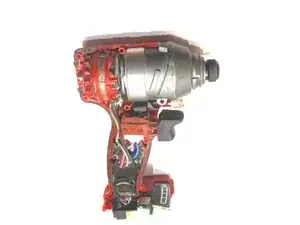

После открытия внутренней части найдите выходной вал, изображенный слева на экране.

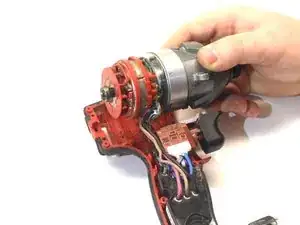

Поднимите сборку головки драйвера и мотора прямо из внешнего корпуса.

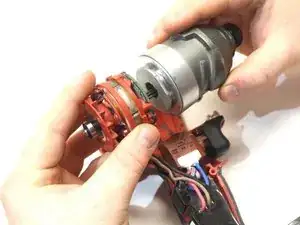

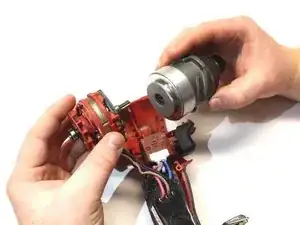

Отделите головку драйвера от сборки мотора, разъединив их.

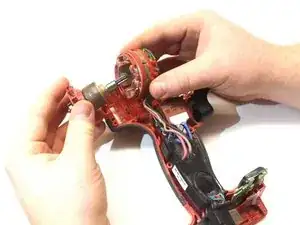

Удалите вентилятор и сборку вала от основной сборки мотора.

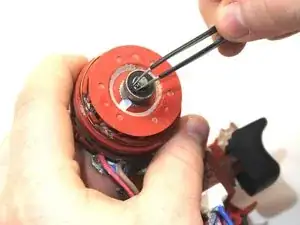

С помощью пинцета снимите фиксирующее кольцо.

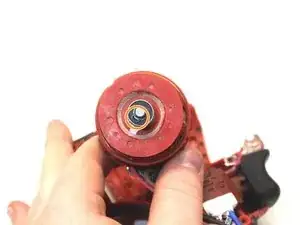

Удалите старый подшипник и установите новый фиксирующий зажим.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
