Замена электрического мотора на ударном гайковерте Milwaukee Hex 2656-20

Электрические инструменты

В данном руководстве показано, как заменить электрический мотор на ударном гайковерте Milwaukee Hex 2656-20. Первые два шага будут посвящены разборке дрели. Для этого ремонта понадобятся отвертка Torx T-10 и мягкий пластиковый пинцет. Ремонт считается сложным и займет примерно 25 минут.

Шаги в этом руководстве совпадают с руководством по замене блока щеток.

Шаг 1

Нажмите на красные кнопки на батарее.

Удерживая кнопки, сдвиньте батарею вперед и выньте ее из устройства.

Шаг 2

Положите ударный гайковерт на бок.

Удалите восемь винтов по 16 мм и один винт по 19 мм с помощью отвертки Torx T10.

Разделите две половины, поднимая верхнюю половину.

Убедитесь, что половина с головками винтов обращена вверх в этот процесс. Это гарантирует, что компоненты не выпадут.

Отложите верхнюю половину в сторону.

Шаг 3

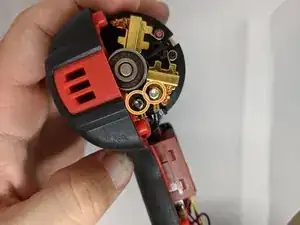

Удалите два винта по 6 мм на задней стороне сборки щеточного узла с помощью отвертки Torx T10.

Шаг 4

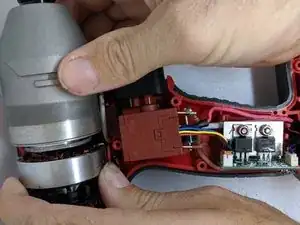

Снимите редуктор и сборку электрического мотора с корпуса ударного гайковерта, потянув вверх.

Шаг 5

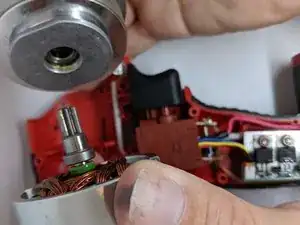

Редуктор легко отделяется от электрического мотора, если аккуратно раздвинуть две части.

Шаг 6

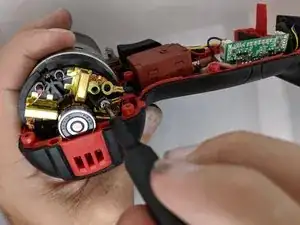

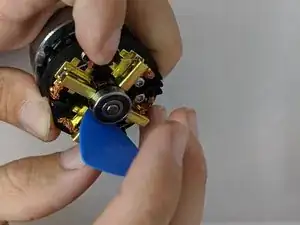

Вставьте открывающий пинцет между одной из угольных щеток и электрическим мотором, чтобы помочь сжать пружину.

При сжатии пружины сдвиньте этот участок сборки щеточного узла поверх подшипника.

Сборка щеточного узла теперь должна легко скользить по подшипнику, если это не так, повторите вышеописанный процесс для остальных трех угольных щеток.

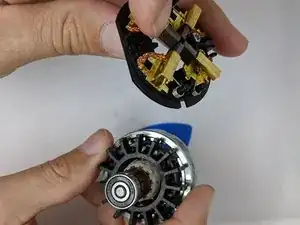

Когда вы удалите сборку щеточного узла, оставшимся компонентом будет электрический мотор.

Заключение

Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке

Перевод руководства с ifixit.com
