Замена вала привода патрона Milwaukee Hex Impact Driver 2750-20

Следующее руководство по ремонту показывает, как удалить и заменить вал привода патрона в ударном драйвере Milwaukee Hex 2750-20.

Шаг 1

Удалите пять винтов T9 длиной 15,5 мм.

Удалите один винт T9 длиной 19,5 мм.

Удалите два винта T9 длиной 37 мм.

Снимите корпус дрели, чтобы открыть внутренние части дрели.

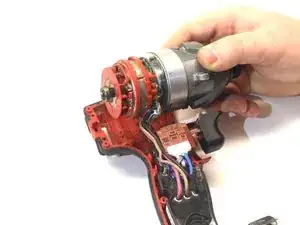

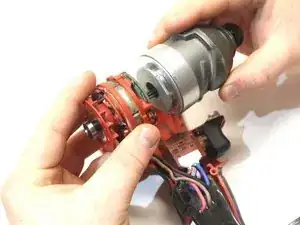

С прямым наружным движением снимите головку драйвера с двигателя, подняв её из корпуса.

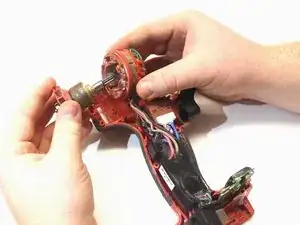

Удалите сборку вала привода из обмоток двигателя.

При удалении вала привода будет сопротивление, так как работает магнитное поле.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
