Замена редуктора Milwaukee Hex Impact Driver 2753-20
В этом руководстве вы полностью снимете редукторную коробку с шуруповёрта. Перед началом убедитесь, что рабочая поверхность сухая, а также ваши руки, поскольку вы будете иметь доступ к внутренним компонентам шуруповёрта. Во-вторых, снимайте редукторную коробку осторожно, избегая повреждения окружающих проводов. Повреждение любых из этих проводов может привести к необратимому выходу инструмента из строя. Эта процедура займёт примерно 15 минут и требует только базовых инструментов.
Шаг 1

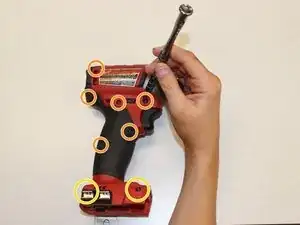

Используя отвёртку Torx T10, выкрутите шесть винтов 17 мм по внешней стороне рукояти.
Снимите два винта Torx T10 длиной 40 мм рядом с нижней частью крышки.
Шаг 2

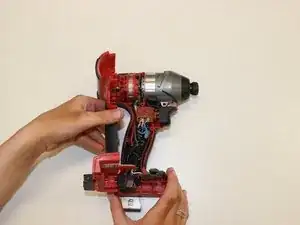

Осторожно снимите крышку.
Если внутри накопились опилки или отложения, разборка может быть несколько затруднена.
Шаг 3

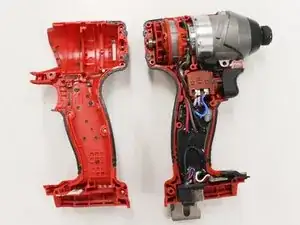

Отложите крышку в сторону так, чтобы корпус шуруповёрта был виден и доступен.

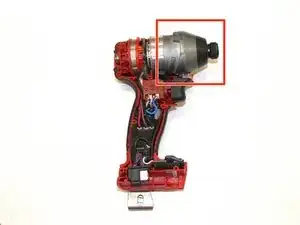

Редукторная коробка — это серебристая цилиндрическая деталь с чёрным наконечником в верхней части шуруповёрта.
Шаг 4

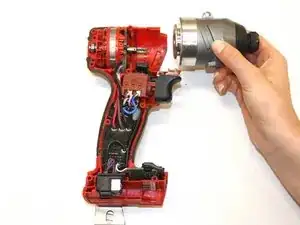

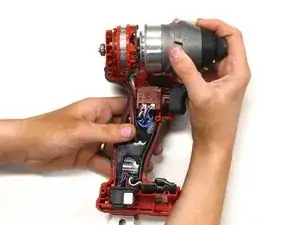

Удерживайте редуктор одной рукой, а корпус шуруповёрта — другой.
Потяните наружу, чтобы извлечь.
Снимайте осторожно, обращая внимание на соединительные провода. Повреждение этих проводов может привести к необратимому выходу шуруповёрта из строя.
Шаг 5

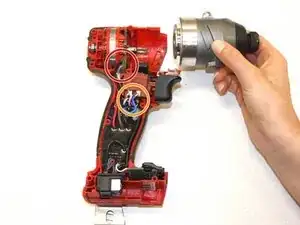

Проверьте соединение от двигателя к триггеру.
Проверьте, что соединение с платой управления цело.
Если оба соединения целы, шестерни внутри узла редуктора могут быть застрявшими и требуют замены.
Шаг 6

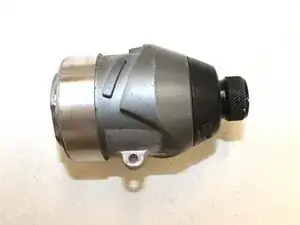

Запчасть для замены можно найти на сайте Milwaukee Tool под номером детали 14-30-D012.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
