Замена узла курка Ridgid R86034

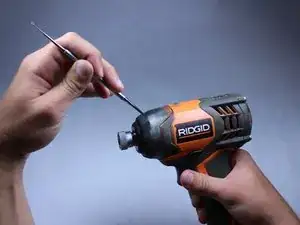

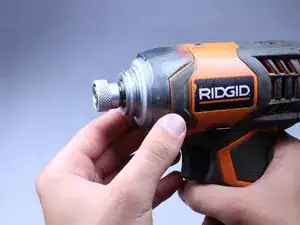

Используйте плоскую сторону металлической лопатки, чтобы снять чёрную резиновую накладку с корпуса.

Приложите силу; резиновая накладка плотно прикреплена к корпусу.

Поверните корпус до тех пор, пока он не сядет на корпус без зазоров между ним и прозрачной крышкой.

Убедитесь, что корпус правильно ориентирован по отношению к корпусу. Ориентация здесь важна.

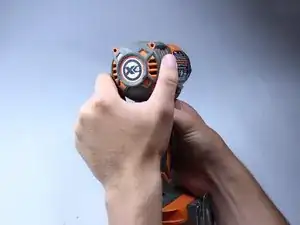

Снимите пластиковую крышку вручную. Она должна легко сниматься.

Выверните четыре винта длиной 16 мм с задней панели при помощи отвёртки T10 Torx.

Сильной хваткой отогните заднюю панель. Она герметично закреплена и требует значительного усилия для снятия.

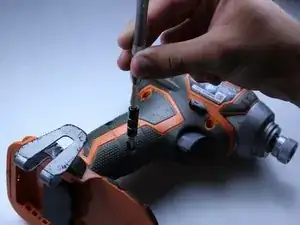

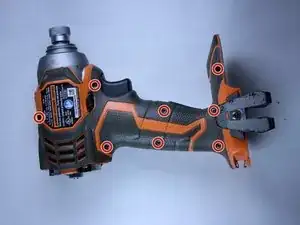

Выверните восемь винтов T10 Torx длиной 15 мм из корпуса.

Отверстие для винта, расположенное ближе всего к разъёму батареи, глубокое и узкое. Большинство отвёрток со сменными насадками не войдут в это отверстие. Используйте обычную отвёртку подходящего размера.

Положите шуруповёрт на стол перед полным разъединением двух половинок корпуса, чтобы компоненты дрели не высыпались при открытии.

С помощью металлической лопатки отожмите две половинки корпуса с задней стороны шуруповёрта. Корпус легче снять, если отпирать с обеих сторон.

Не снимайте переключатель направления.

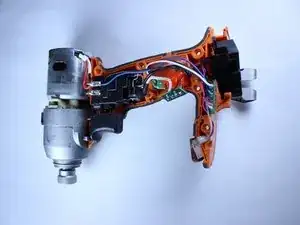

Вытащите все электрические компоненты из корпуса вручную. Компоненты должны легко поддаваться.

Выньте мотор.

Проследите за проводами.

Плата, расположенная ближе всего к блоку питания и светодиоду, будет трудно вытащить.

При сборке обязательно точно разместите все компоненты в их соответствующих пазах и в правильной ориентации.

НЕ пытайтесь выпаять белый термоусаживаемый провод, расположенный в нижнем левом углу узла курка. Для этого требуются продвинутые навыки пайки, и это не обязательно.

Паяльник горячий и может обжечь вас.

Заметите, куда каждый провод подключён к узлу курка для последующей перепайки нового узла.

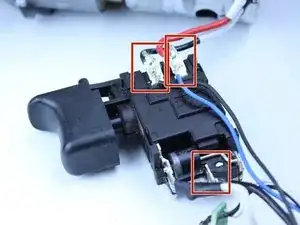

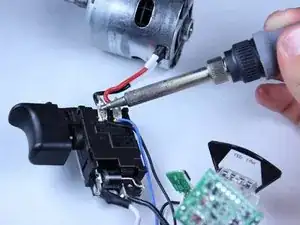

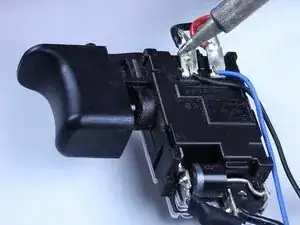

Используйте паяльник, чтобы выпаять и удалить красный, синий и три чёрных провода.

Если вы не умеете выпаивать или хотите освежить навыки, iFixit опубликовал руководство по пайке и выпаиванию соединений.

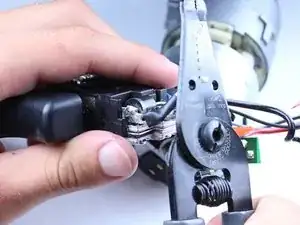

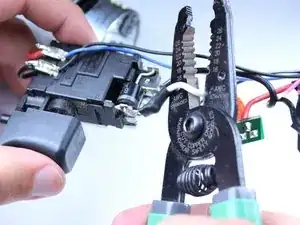

Используйте кусачки, чтобы перерезать белый провод как можно ближе к клемме на узле курка.

Следующие шаги предназначены для вашего нового узла курка.

Будьте осторожны, чтобы не перерезать провод при снятии изоляции.

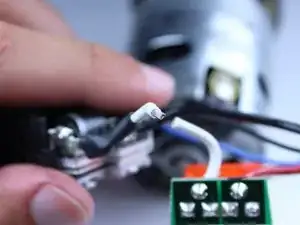

С помощью стрипперов для провода 16 калибра снимите примерно одну четверть дюйма изоляции как с белого провода вашего нового узла курка, так и с белого провода, выходящего из полупрозрачного оранжевого предохранителя.

Паяльник горячий и может обжечь вас.

Запаяйте красный, синий и три чёрных провода в соответствующие места на новом узле курка.

Обязательно подключите каждый провод в то же место на новом узле курка, где он был на старом.

Паяльник горячий и может обжечь вас.

Запаяйте два оголённых конца белых проводов вместе.

Изолируйте соединение электрической лентой, чтобы предотвратить короткое замыкание.
