Замена узла курка в Milwaukee Hex Impact Driver 2656-20
В этом руководстве показано, как заменить узел курка в ударном гайковерте Milwaukee Hex Impact Driver 2656-20. Первые два шага охватывают разборку устройства. Единственный инструмент, необходимый для этого ремонта — отвертка Torx T-10. Ремонт считается сложным и займет примерно 20 минут.
Шаг 1
Сожмите красные кнопки на аккумуляторе.
Продолжая сжимать красные кнопки, сдвиньте аккумулятор вперед и выньте его из устройства.
Шаг 2
Положите ударный гайковерт на бок.
Удалите восемь винтов 16 мм и один винт 19 мм с помощью отвертки Torx T10.
Разделите две половины, потянув верхнюю половину вверх.
Убедитесь, что половина с головками винтов находится сверху в процессе. Это предотвратит выпадение компонентов.
Отложите верхнюю половину в сторону.
Шаг 3

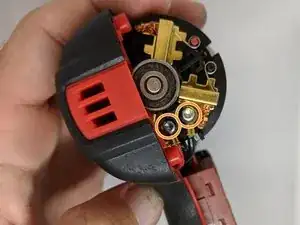

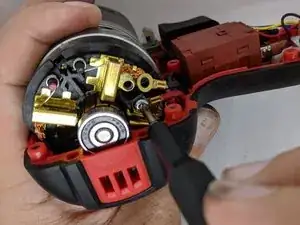

Снимите два винта 6 мм на задней части щеточного блока с помощью отвертки Torx T10.

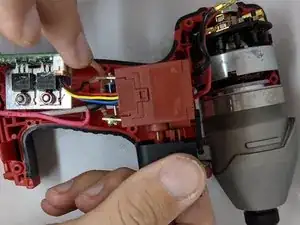

Отодвиньте два провода в сторону.
Шаг 4

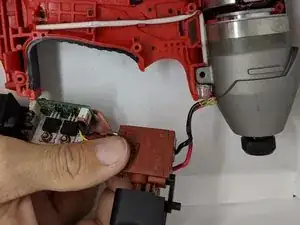

Осторожно потяните узел курка вверх, чтобы извлечь его из корпуса.
Шаг 5
Удалите узел курка из устройства.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
