Замена предохранительного картриджа Ridgid R86034

Используйте плоскую сторону металлической лопатки, чтобы оторвать чёрный резиновый чехол от корпуса.

Прилагайте некоторую силу; резиновый чехол прочно прикреплён к корпусу.

Поверните корпус до тех пор, пока он не ляжет на корпус без зазоров между ним и прозрачной накладкой.

Убедитесь, что корпус правильно ориентирован на корпусе. Ориентация здесь важна.

Снимите пластиковую крышку руками. Она должна сниматься довольно легко.

Отверните четыре винта длиной 16 мм на задней панели крестовой отверткой Torx T10.

Плотно удерживая, оторвите заднюю панель. Она плотно запечатана и требует значительного усилия для снятия.

Отверните восемь винтов Torx T10 длиной 15 мм по периметру корпуса.

Отверстие для винта, расположенное ближе всего к разъёму аккумулятора, глубокое и маленькое. Большинство отверток со сменными насадками не войдут в это отверстие. Вместо этого используйте обычную отвертку подходящего размера.

Положите шуруповёрт на стол перед тем, как полностью разделить две половины корпуса, чтобы внутренние компоненты не выпали при открытии.

С помощью металлической лопатки разомкните две половины корпуса с задней стороны шуруповёрта. Корпус легче снять, если поддевать с обеих сторон.

Не снимайте переключатель направления.

Выньте все электрические компоненты из корпуса вручную. Компоненты должны выниматься с небольшим усилием.

Поднимите мотор.

Проследите за проводами.

Плата, расположенная ближе всего к аккумуляторному отсеку, и светодиодный модуль будут трудно вытащить.

При сборке не забудьте точно разместить все компоненты в их посадочных местах и в правильной ориентации.

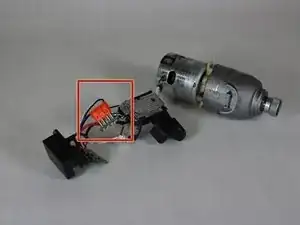

Найдите полупрозрачный оранжевый предохранительный картридж, соединённый толстым красным и толстым белым проводами.

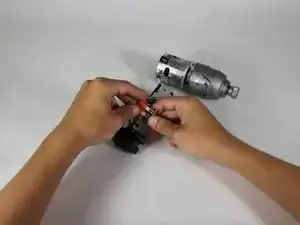

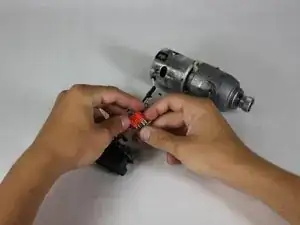

Крепко возьмите оранжевый предохранительный картридж и вытяните его из гнезда.

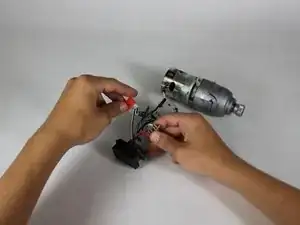

Предохранитель выходит не легко. Для извлечения потребуется приложить некоторую силу.

Вставьте новый предохранительный картридж.
