Замена светодиода Ridgid R86034
Триггер представляет собой многоступенчатый переключатель и требует замены всего узла. Для этого руководства потребуется пайка. Пожалуйста, ознакомьтесь с руководством iFixit по пайке перед началом работ.
Шаг 1

Используйте плоскую сторону металлической лопатки, чтобы отогнуть черное резиновое покрытие корпуса.
Приложите некоторое усилие; резиновое покрытие прочно прикреплено к корпусу.
Поверните корпус до тех пор, пока он плотно не сядет на корпус без зазоров между ним и прозрачной крышкой.
Убедитесь, что корпус правильно ориентирован на корпусе. Ориентация здесь важна.
Шаг 2

Снимите пластиковую крышку руками. Она должна сниматься довольно легко.
Шаг 3


Отверткой Torx T10 открутите четыре винта длиной 16 мм на задней панели.
Возьмитесь за заднюю панель крепко, чтобы снять её. Она плотно запечатана и требует значительного усилия для снятия.
Шаг 4

Отвинтите восемь винтов Torx T10 длиной 15 мм из корпуса.
Отверстие для винта, расположенное ближе всего к разъему батареи, глубокое и узкое. Большинство отверток со сменными насадками не войдут в это отверстие. Вместо них используйте обычную отвертку подходящего размера.
Шаг 5

Перед полной разборкой двух половин корпуса положите шуруповерт на стол, чтобы компоненты не выпали при открытии.
С помощью металлической лопатки разделите две половины корпуса с тыльной стороны шуруповерта. Корпус легче снять, если поддевать с обеих сторон.
Шаг 6

Не снимайте переключатель направления.
Выньте все электрические компоненты из корпуса вручную. Компоненты должны вытягиваться с небольшим усилием.
Выньте мотор.
Проследуйте за проводами.
Плата, расположенная ближе к батарейному отсеку и светодиоду, будет трудно вынуть.
Запомните точное расположение всех компонентов в их посадочных местах и их ориентацию при сборке.
Шаг 7

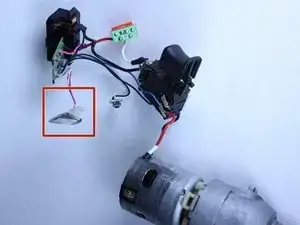

Найдите светодиод. Светодиод — это компонент с прозрачным корпусом и двумя прикрепленными проводами, расположенный в нижней части шуруповерта.
Шаг 8

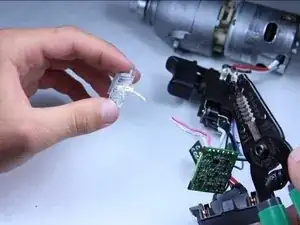

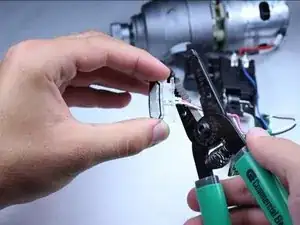

Отрежьте розовый и белый провода, подключенные к светодиоду, в точке примерно чуть более 1/4 дюйма от светодиода.
Шаг 9

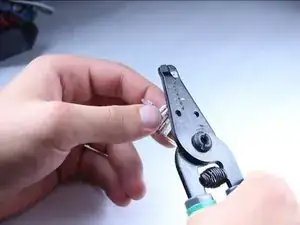

Снимите изоляцию проводов примерно на 1/4 дюйма у светодиода.
Шаг 10

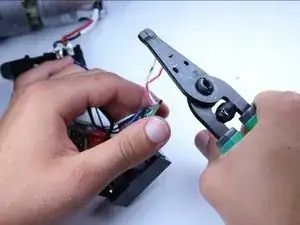

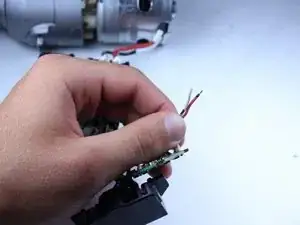

Снимите изоляцию с проводов, которые были соединены со светодиодом на плате, примерно на 1/4 дюйма.
Шаг 11

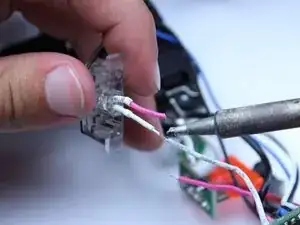

Припаяйте новые оголенные провода светодиода к проводам, подключенным к плате.
Обмотайте место пайки электрической изоляционной лентой, чтобы предотвратить короткое замыкание цепи.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
