Замена блока щеток для ударного драйвера Milwaukee Hex 2656-20
В этом руководстве показано, как заменить блок щеток на ударном драйвере Milwaukee Hex 2656-20. Первые два шага охватят разборку отвертки. Для этого ремонта потребуются отвертка Torx T-10 и мягкая пластиковая лопатка. Сложность ремонта считается высокой, и он займет примерно 20 минут.
Шаг 1

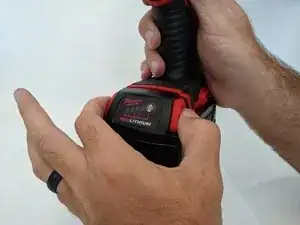

Нажмите красные кнопки на аккумуляторе.

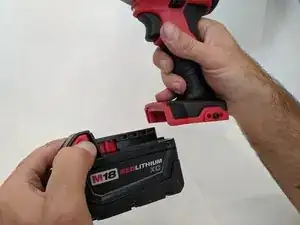

Удерживая красные кнопки, сдвиньте аккумулятор вперед и вытащите его из устройства.
Шаг 2
Положите ударный драйвер на бок.

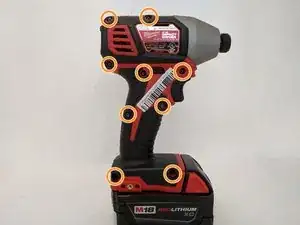

Снимите восемь винтов длиной 16 мм и один винт длиной 19 мм, используя отвертку Torx T10.

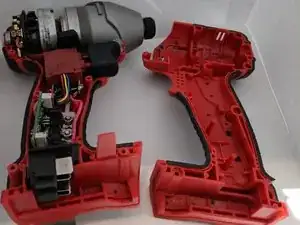

Отделите две половины, потянув вверх за верхнюю половину.
Убедитесь, что половина с головками винтов направлена вверх в процессе. Это предотвратит выпадение компонентов.
Отложите верхнюю половину в сторону.
Шаг 3

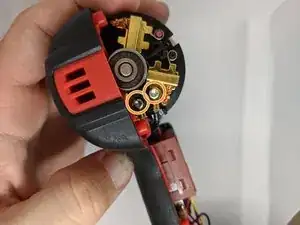

Уберите два винта длиной 6 мм на задней стороне блока щеток с помощью отвертки Torx T10.
Шаг 4

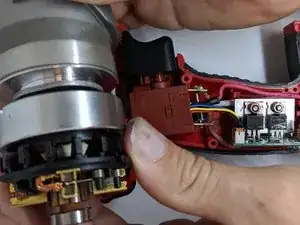

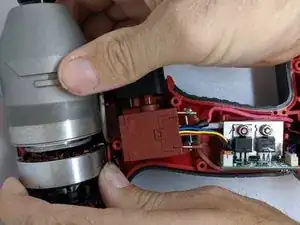

Выньте блок двигателя и щеток из корпуса сверла.
Шаг 5

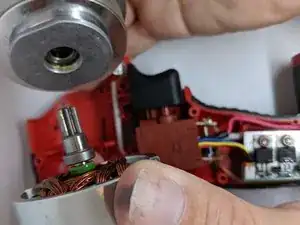

Корпус редуктора легко отделяется от электрического мотора, если аккуратно потянуть соединительные части.
Шаг 6

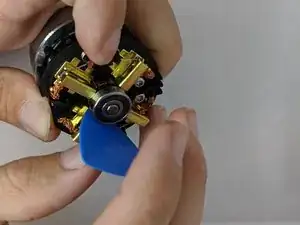

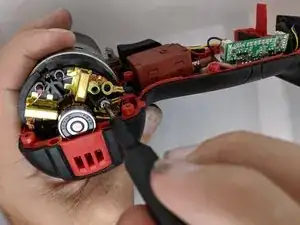

Вставьте лопатку между одной из угольных щеток и электрическим мотором, чтобы помочь сжать пружину.
Удерживая пружину сжатой, переместите эту часть блока щеток над подшипником.

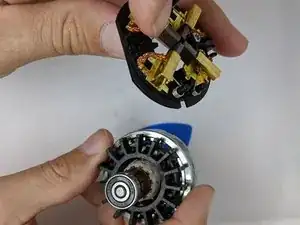

Блок щеток должен легко скользить по подшипнику; если это не так, повторите предыдущий процесс для остальных трех угольных щеток по мере необходимости.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
