Замена переключателя направления Ridgid R86034

Используйте плоскую сторону металлической лопатки, чтобы отслоить чёрный резиновый чехол от корпуса.

Приложите силу; резиновый чехол прочно прикреплён к корпусу.

Поверните корпус так, чтобы он сел на Housing без зазоров между ним и прозрачной крышкой.

Убедитесь, что корпус правильно ориентирован относительно корпуса. Ориентация здесь важна.

Снимите пластиковую крышку руками. Она должна легко сниматься.

Отверните четыре винта длиной 16 мм на задней панели крестовой отверткой T10 Torx.

Плотно возьмитесь, чтобы оторвать заднюю панель. Она плотно запечатана и требует значительного усилия для снятия.

Отверните восемь винтов T10 Torx длиной 15 мм в корпусе

Отверстие для винта, расположенное ближе всего к гнезду аккумулятора, глубокое и маленькое. Большинство отверток со сменными битами не поместятся в это отверстие. Вместо этого используйте обычную отвертку подходящего размера.

Положите отвертку на стол перед тем, как полностью разъединять две половины корпуса, чтобы детали не выпали при открытии.

Разведите две половины корпуса с тыльной стороны отвертки с помощью металлической лопатки. Корпус легче снять, если поддевать с обеих сторон.

Не удаляйте переключатель направления.

Вытяните все электрические компоненты из корпуса руками. Компоненты должны выходить с небольшим усилием.

Выньте мотор.

Проследите за проводами.

Плата, расположенная ближе всего к аккумуляторному отсеку и светодиодному индикатору, будет трудно извлечь.

Помните точно размещать все компоненты в их правильных слотах и с правильной ориентацией при сборке.

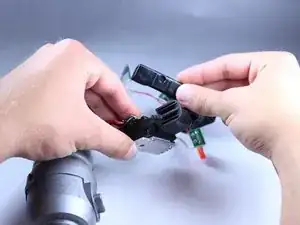

Удалите сломанный переключатель направления.

Замените сломанный переключатель направления на исправный.

Если сломан спусковой крючок, потребуется заменить весь узел спускового крючка. Обратитесь к нашему руководству Замена узла спускового крючка RIDGID X4 18V Lithium-Ion Impact Driver
