Замена ножного клапана Tara

Перед выполнением любых ремонтных работ проведите испытание насоса водой, поднимая и опуская рукоятку на полные 40 ходов. Правильно работающий насос выдаст более 10 литров.

Используйте инструмент Tara, чтобы ослабить контргайки по обеим сторонам насоса.

Болты не нужно ослаблять или снимать, требуется только ослабить гайки.

Выверните фиксирующие болты примерно на полдюйма.

Болты не нужно полностью вынимать из основания.

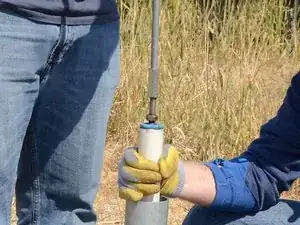

Вытащите пластиковую втулку и рукоятку, тянув их прямо вверх из насоса.

Если втулка не выходит, дополнительно ослабьте фиксирующие болты.

Поднимите рукоятку и главный подъемный трубопровод до уровня соединения между ними, удобного для работы.

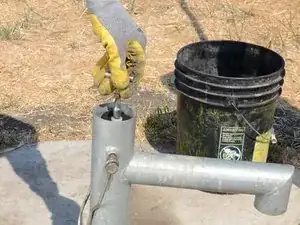

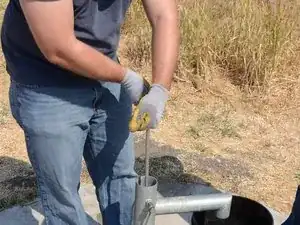

Ослабьте контргайку под рукояткой насоса с помощью инструмента Tara.

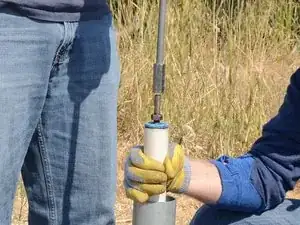

Открутите рукоятку насоса от верхней части подъемного трубопровода.

Убедитесь, что кто‑то крепко держит нижнюю часть подъемного трубопровода, чтобы предотвратить её провал в колодец.

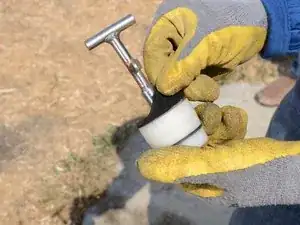

Поднимите и снимите рукоятку с насоса. Храните рукоятку в санитарном месте, чтобы предотвратить загрязнение.

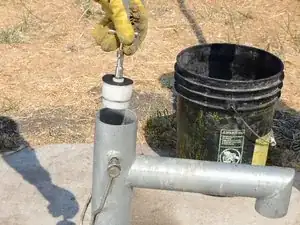

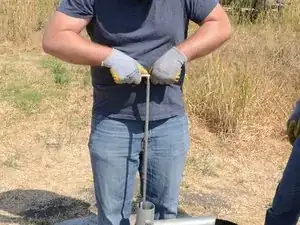

Накрутите Т‑образную рукоятку на верхнюю часть подъемного трубопровода.

Подтяните контргайку вплотную к основанию Т‑образной рукоятки.

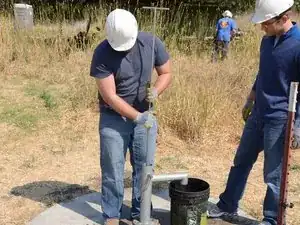

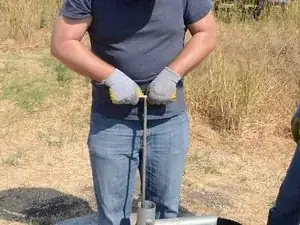

Используйте Т‑рукоятку, чтобы вдавить подъемный трубопровод обратно в колодец.

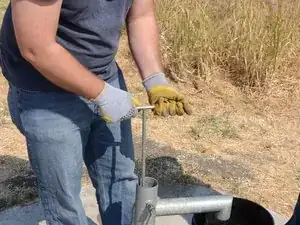

Когда подъемный трубопровод достигнет дна, поворачивайте Т‑рукоятку, одновременно нажимая вниз.

Это зацепит ножной клапан за движущийся клапан, позволяя вытянуть оба из колодца вместе.

Если ножной клапан успешно присоединился, вы должны почувствовать некоторое сопротивление.

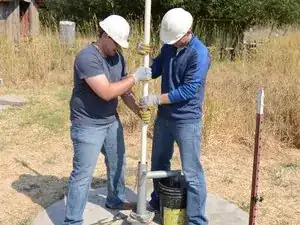

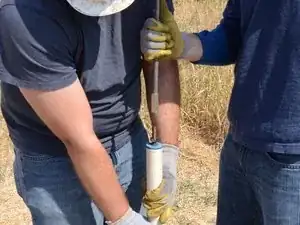

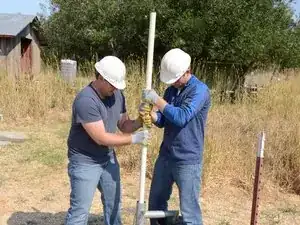

Используйте Т‑рукоятку, чтобы вытащить подъемный трубопровод прямо вверх из колодца.

Подтягивайте медленно, чтобы ножной клапан не освободился с крюка на конце подъемного трубопровода.

Продолжайте вытягивать подъемный трубопровод из колодца.

Тяните до тех пор, пока основание Т‑рукоятки не окажется на удобной для работы высоте.

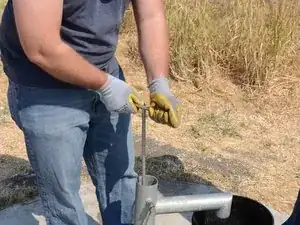

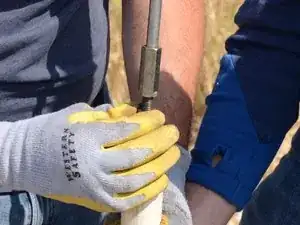

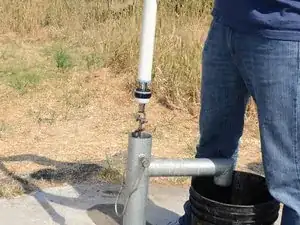

Ослабьте контргайку у основания Т‑рукоятки.

Открутите Т‑рукоятку от верхней части подъемного трубопровода.

Снимите Т‑рукоятку, удерживая оставшийся конец подъемного трубопровода, чтобы не уронить его в колодец.

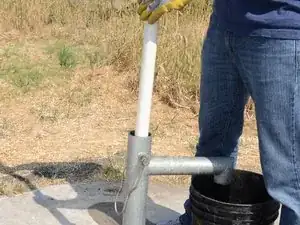

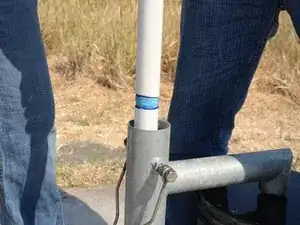

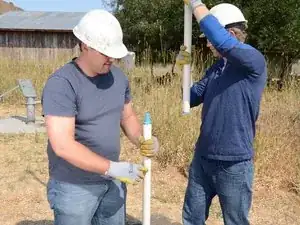

Продолжайте вытягивать подъемный трубопровод из колодца.

Тяните до тех пор, пока не обнажится первый соединительный узел.

Поднимите узел до удобной для работы высоты.

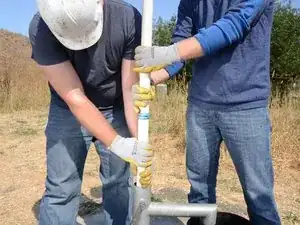

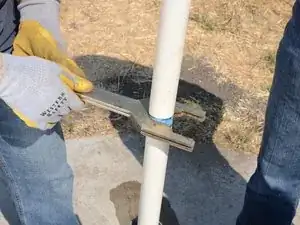

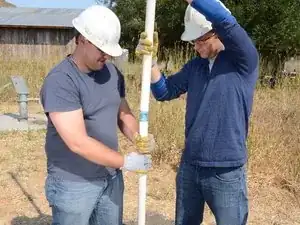

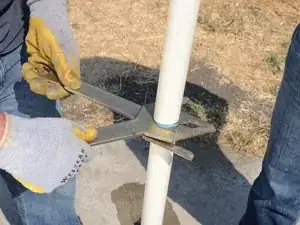

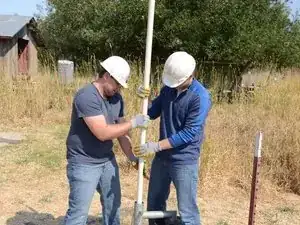

Используйте два ключа, чтобы ослабить верхнюю секцию подъемного трубопровода от нижней секции.

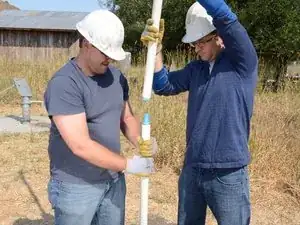

Открутите верхнюю секцию подъемного трубопровода.

Убедитесь, что кто‑то держит оставшуюся секцию подъемного трубопровода.

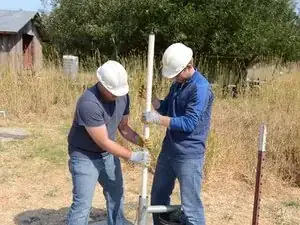

Снимите верхнюю секцию подъемного трубопровода.

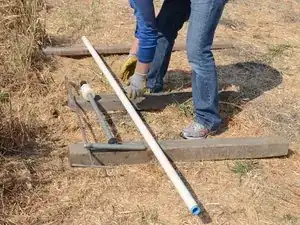

Положите первую секцию подъемного трубопровода в санитарное место, чтобы избежать загрязнения.

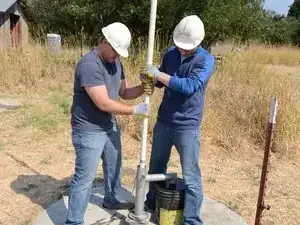

Повторите предыдущую процедуру, чтобы вынуть остальные секции подъемного трубопровода из колодца.

Укладывайте каждую новую деталь в порядке её извлечения, чтобы облегчить сборку обратно.

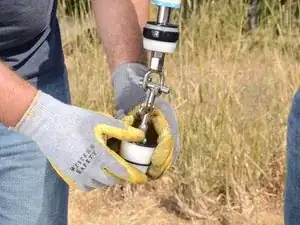

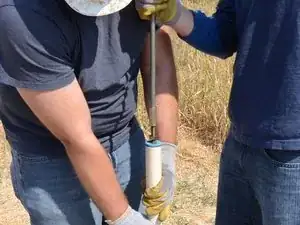

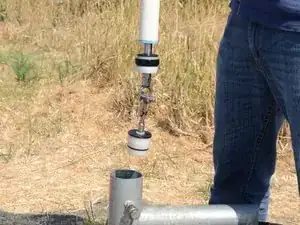

На последнем участке основного подающего трубопровода на конце будет навинчен движущийся клапан, а подпружиненный клапан будет зацеплён за движущийся клапан.

Будьте осторожны, чтобы подпружиненный клапан не освободился из крюка при медленном вытягивании основного подающего трубопровода.

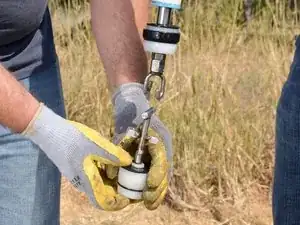

Поднимите и поверните подпружиненный клапан, чтобы отцепить его от движущегося клапана.

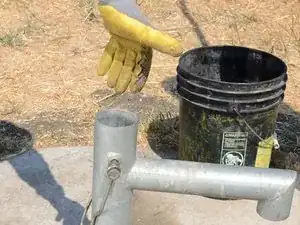

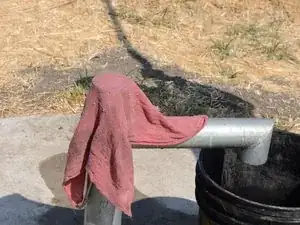

После того как основной подающий трубопровод и клапаны извлечены из скважины, накройте верх тряпкой, чтобы случайно ничего не уронить в скважину.

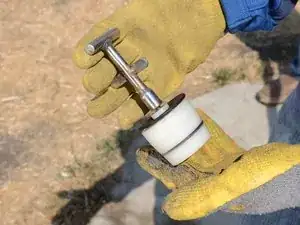

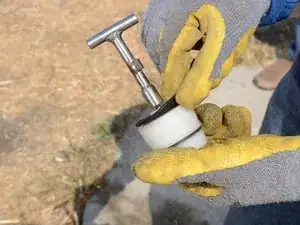

Осмотрите подпружиненный клапан на предмет износа или повреждений.

При обратной сборке насоса опустите подпружиненный клапан в скважину в правильной ориентации и выполните действия в обратном порядке.
