Замена мотора RYOBI AG454
Если Ваш RYOBI AG454 не работает или не включается, возможно, мотор повреждён. Если устройство захлёбывается или идёт дым, это может указывать на повреждение мотора. В этом руководстве объясняется, как обнаружить неисправности мотора. Оно пройдёт по процессу определения, что проблема исходит от мотора. Затем будет показан процесс разборки шлифовальной машины для доступа к мотору. После этого будут приведены полезные шаги, как определить, можно ли устранить неисправность или нет.
Шаг 1
Положите рукоятку на бок, винтами вверх.
Шаг 2

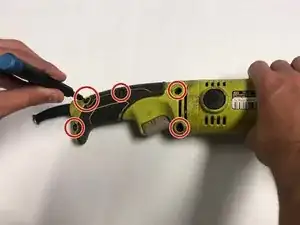

Отверткой Phillips #1 отвинтите пять винтов 14 мм на вращающейся рукоятке.
Шаг 3
Снимите верхнюю часть рукоятки.
Шаг 4
Отверткой Phillips #1 отвинтите два винта 14 мм, крепящие прозрачный кронштейн.
Снимите кронштейн.
Шаг 5
Нажмите защёлку поворота рукоятки и отделите остальную часть рукоятки от корпуса.
Шаг 6

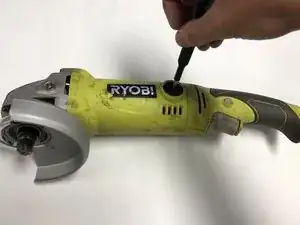

Снимите крышки щёток с каждой стороны корпуса с помощью плоской отвёртки 4 мм.
Шаг 7

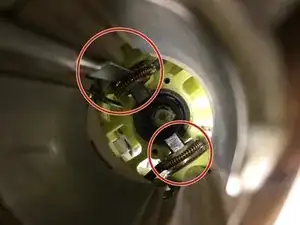

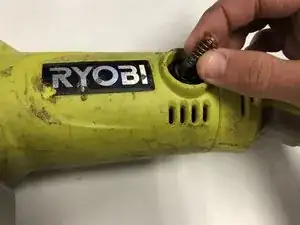

Извлеките угольные щётки.
Шаг 8
Снимите по две угольные щётки с обеих сторон устройства.
Шаг 9
Отверткой Phillips #1 отвинтите четыре винта 20 мм, крепящие коробку передач.
Шаг 10
Отделите корпус коробки передач от корпуса устройства.
Шаг 11

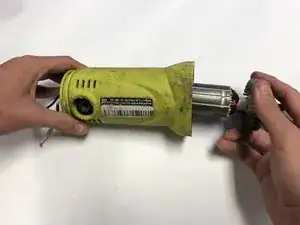

Выньте приводной вал и извлеките его из устройства.
Шаг 12
Снимите угольные щётки с обеих сторон шлифовальной машины.
Шаг 13
Отверткой Phillips #1 отвинтите четыре винта 20 мм, крепящие корпус коробки передач.
Шаг 14
Отделите корпус коробки передач от корпуса устройства.
Шаг 15
Выньте приводной вал из корпуса устройства.
Шаг 16

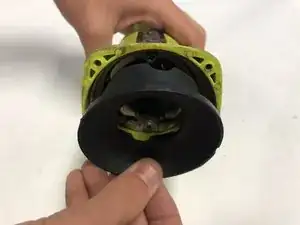

После снятия приводного вала извлеките колпачок.
Шаг 17
Чтобы снять рукоятку, отверткой Phillips #1 отвинтите пять винтов.
Шаг 18

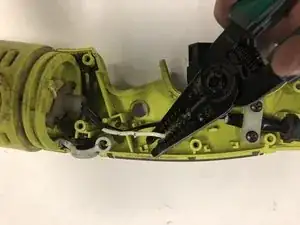

Срежьте белый провод, находящийся под курком в задней поворачивающейся рукоятке, стриппером для проводов.
При сборке рукоятки скрутите концы двух проводов вместе и обожмите их.
Шаг 19
Отверткой Phillips #1 отвинтите два винта в кронштейне на дне корпуса.
Снимите кронштейн с устройства.
При сборке убедитесь, что провода протянуты обратно через эти два отверстия.
Шаг 20

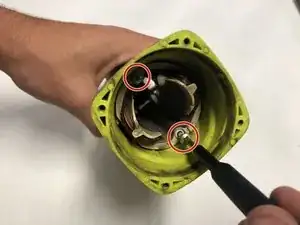

Отверткой Phillips #1 снимите два винта, крепящие мотор.
Шаг 21

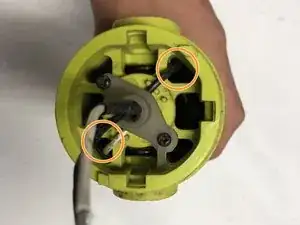

Со стороны дна корпуса сдвиньте две катушки со щёток с помощью лома.
При установке катушек обратно используйте лом сверху катушек и нажмите по краям, чтобы опустить катушку вниз.
Другой способ установки катушек — поставить лом сверху катушки и использовать второй лом, чтобы прижать заднюю часть катушки.
Установка катушек может потребовать нескольких попыток, поэтому не расстраивайтесь, если сразу не получится.
Шаг 22
Осторожно вытащите мотор вместе с проводами прямо из корпуса и извлеките его из устройства.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
