Замена ударного лезвия в Dewalt Nailers DCN680D1 2018

Перед началом ремонта извлеките аккумулятор из устройства.

Удалите следующие винты, крепящие внешнюю крышку:

Двенадцать винтов T10

Один винт с шестигранной головкой 2,5 мм

Некоторые из этих винтов глубоко утоплены. Вы можете использовать плоскую отвертку, чтобы отвернуть эти винты.

Поднимите и снимите правую крышку с устройства.

Извлеките кнопку блокировки из её гнезда.

При сборке убедитесь, что кнопка правильно установлена и взаимодействует с курком.

Выньте разъём аккумулятора из его гнезда.

Снимите плату выключателя, сам выключатель и пружину из их гнезда в корпусе.

При сборке используйте третью фотографию как ориентир, чтобы правильно установить компоненты в корпус.

Осторожно переверните устройство.

Снимите левую крышку с устройства.

Пружина под кнопкой сброса склонна выскакивать. Будьте осторожны, чтобы не потерять пружину.

Осторожно извлеките кнопку сброса из устройства.

Извлеките пружину кнопки из устройства.

Используйте отвертку T20, чтобы снять два винта (по одному с каждой стороны), крепящие заднюю опору.

Ослабьте два провода соленоида от задней опоры.

Вытяните заднюю опору прямо из устройства.

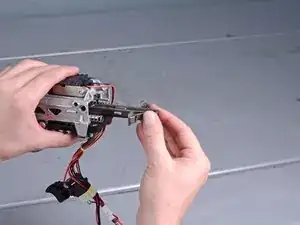

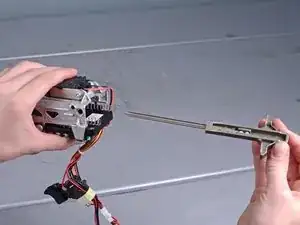

Возьмите сборку ударника за заднюю часть и вытащите её прямо из устройства.

Используйте плоскогубцы или плоскую отвертку, чтобы выпрямить фиксирующую скобу, которая удерживает лезвие.

Снимите фиксирующую скобу со сборки ударника.

Выдвиньте лезвие из паза сборки ударника и извлеките его из сборки.

Следующие два шага показывают, как установить запасное лезвие в сборку ударника.

Просуньте лезвие через паз в сборке ударника и поместите его в волнистую выемку.

Если лезвие не сидит плотно в выемке, переверните лезвие и попробуйте снова.

Вставьте фиксирующую скобу в сборку ударника в ориентации, показанной на фотографиях.

Используйте плоскогубцы или молоток и выколотку, чтобы загнуть выступающий конец скобы, чтобы зафиксировать лезвие.
