Замена пружины защитного диска угловой шлифмашины Ridgid R10202
Этот гайд предназначен для замены пружины на защитном диске в случае её поломки или если она не сидит плотно. Для выполнения этой задачи вам потребуется запасная пружина, которую можно установить сразу после последнего шага.
Шаг 1

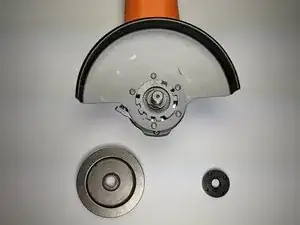

Открутите гайку зажима и посадочную фланец от сборки выходного вала.
Это можно сделать вручную или с помощью гаечного ключа, который должен быть предоставлен в коробке от производителя.
Шаг 2

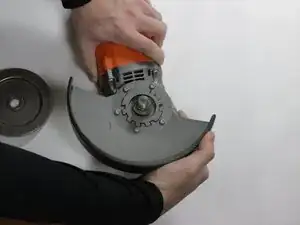

Нажмите на рычаг защиты и поверните защиту до совмещения с прорезями на сборке выходного вала.
Должны совмещаться две стрелки, прежде чем вы попытаетесь разъединить детали.
Шаг 3

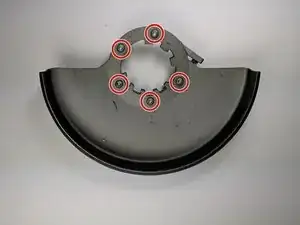

Открутите 5 винтов M5 X 10 мм с помощью битки Torx T20.
Аккуратно отделите Spacer от защиты.
Шаг 4

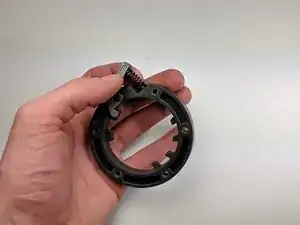

Осторожно отодвиньте пружину от Spacer.

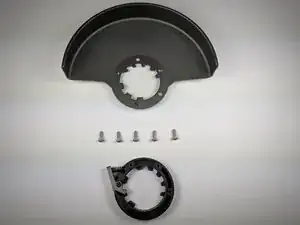

Spacer, пружина и рычаг защиты теперь должны быть разделены.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
