Замена узла PTO в Dewalt Nailers DCN680D1 2018

Перед началом ремонта извлеките аккумулятор из устройства.

Удалите следующие винты, крепящие наружный корпус:

Двенадцать винтов T10

Один шестигранный винт 2.5 мм

Некоторые из этих винтов глубоко утоплены. Можно использовать плоскую отвёртку, чтобы ослабить эти винты.

Поднимите и снимите правую половину корпуса с устройства.

Извлеките кнопку блокировки из её гнезда.

При сборке убедитесь, что кнопка правильно установлена и зацепляет спусковой механизм.

Выдвиньте разъём аккумулятора из его гнезда.

Удалите плату переключателя, сам переключатель и пружину из гнезда в корпусе.

При сборке используйте третью фотографию в качестве ориентира, чтобы правильно установить компоненты в корпус.

Аккуратно переверните устройство.

Снимите левую половину корпуса с устройства.

Пружина под кнопкой фиксатора имеет склонность вылетать. Будьте осторожны, чтобы не потерять пружину.

Аккуратно извлеките кнопку фиксатора из устройства.

Извлеките пружину кнопки из устройства.

Используйте биту T20, чтобы вывернуть два винта (по одному с каждой стороны), фиксирующие заднюю опору.

Ослабьте два провода соленоида от задней опоры.

Выньте заднюю опору, вытянув её прямо из устройства.

Выдвиньте штифт (dowel pin), фиксирующий узел PTO, из устройства.

Используйте биту T10, чтобы вывернуть два винта, фиксирующие соленоид.

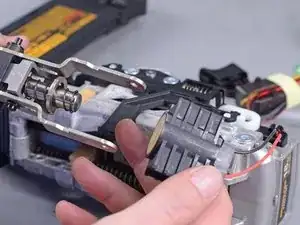

Отведите соленоид от устройства.

Соленоид по-прежнему подключён к устройству двумя проводами. Следите, чтобы не повредить провода.

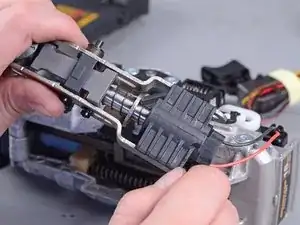

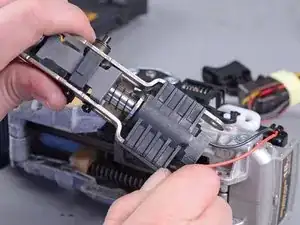

Сдвиньте соленоид с направляющих узла PTO.

Совет при сборке: При возвращении соленоида на узел PTO убедитесь, что пластиковый штифт совмещён с выемкой.

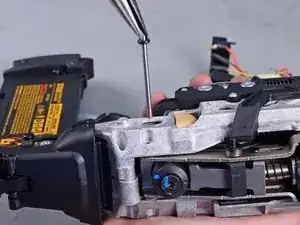

Используйте плоскую отвёртку, чтобы отжать резиновую заглушку, фиксирующую штифт плунжера.

Сохраните резиновую заглушку и шайбу для установки на заменяющий узел.

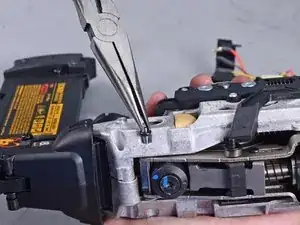

Извлеките штифт плунжера из узла PTO.

Удалите плунжер и пружину из узла PTO.

Установите плунжер, пружину и штифт на ваш заменяющий узел.

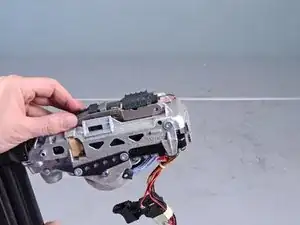

Остался только узел PTO.
