Замена модуля управления Dewalt Nailers DCN680D1 2018
Это руководство показывает, как снять и заменить модуль управления для Dewalt Nailers DCN680D1 2018 года.
Модуль представляет собой сборку «всё в одном», включающую механизм курка, разъём для аккумулятора и плату переключателя селектора.
Шаг 1


Перед началом ремонта извлеките аккумулятор из устройства.
Шаг 2

Удалите следующие винты, фиксирующие внешний корпус:
Двенадцать винтов T10
Один винт под шестигранник 2,5 мм
Некоторые из этих винтов глубоко утоплены. Можно использовать плоскую отвёртку, чтобы их ослабить.
Шаг 3

Поднимите и снимите правую половину корпуса с устройства.
Шаг 4

Извлеките кнопку блокировки из её гнезда.
При сборке убедитесь, что кнопка правильно установлена и взаимодействует с курком.
Шаг 5

Выдвиньте разъём аккумулятора из его гнезда.
Шаг 6

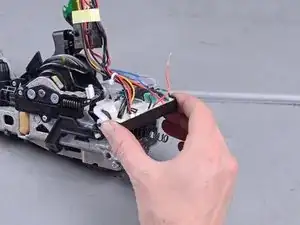

Извлеките плату переключателя, сам переключатель и пружину из их гнезда в корпусе.
При сборке используйте третью фотографию как справочное изображение, чтобы правильно вернуть компоненты в корпус.
Шаг 7


Аккуратно переверните устройство.
Снимите левую половину корпуса с устройства.
Шаг 8


Пружина под кнопкой разблокировки может вылететь. Будьте осторожны, чтобы не потерять пружину.
Аккуратно извлеките кнопку разблокировки из устройства.
Удалите пружину кнопки из устройства.
Шаг 9

Используйте отвёртку T20, чтобы удалить два винта (по одному с каждой стороны), фиксирующие заднюю опору.
Шаг 10

Ослабьте два провода соленоида от задней опоры.
Шаг 11

Вытяните заднюю опору прямо из устройства.
Шаг 12

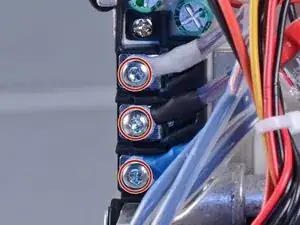

Используйте отвёртку T10, чтобы удалить три винта, фиксирующие моторные провода.
Совет при сборке: Моторные провода имеют цветовую маркировку. Обязательно подключите моторные провода так, как показано на фотографии.
Шаг 13

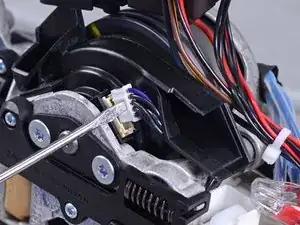

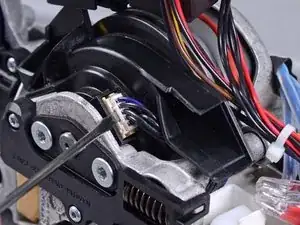

Используйте маленькую плоскую отвёртку, чтобы поддеть и отключить разъём датчика от боковой стороны мотора.
Шаг 14

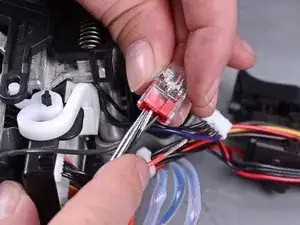

Вставьте остриё инструмента-пика в отверстие вводного разъёма push-in, в который подключён провод от модуля управления.
Убедитесь, что вы выбрали отверстие, подключающееся к модулю управления, а не к соленоиду.
Шаг 15

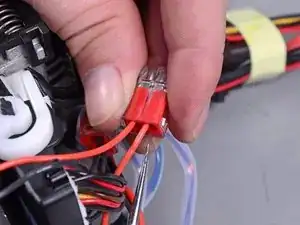

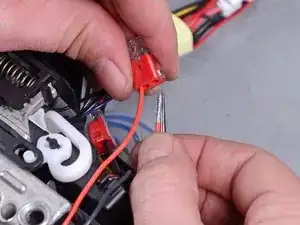

С удерживающим инструментом всё ещё вставленным потяните красный провод модуля управления из push-in разъёма.
Шаг 16

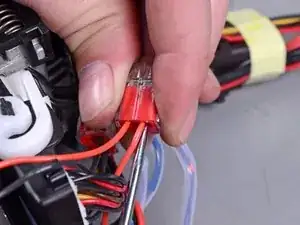

Повторите предыдущие два шага, чтобы отключить чёрный провод модуля управления от push-in разъёма.
Шаг 17

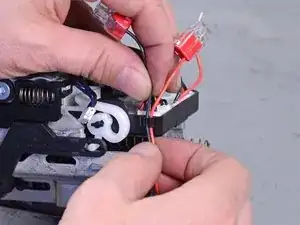

Отстегните красный и чёрный провода соленоида от боковой части модуля управления.
Шаг 18

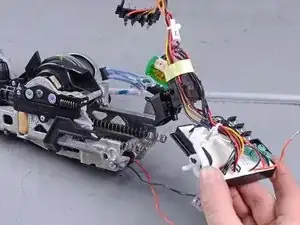

Поднимите и извлеките модуль управления из устройства.

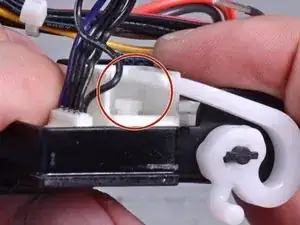

Совет при сборке: Убедитесь, что белый пластиковый исполнительный элемент защёлкивается в чёрный рычаг.
Шаг 19

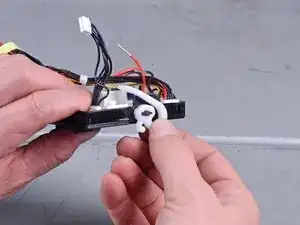

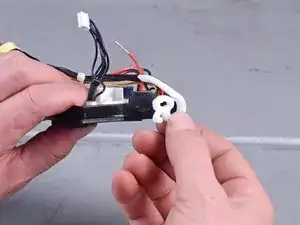

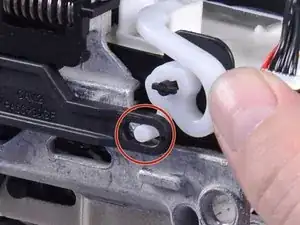

Снимите белый пластиковый исполнительный элемент с модуля управления и перенесите его на заменяемую деталь.
При установке исполнительного элемента убедитесь, что планка исполнительного элемента может нажимать белую кнопку на модуле управления.
Шаг 20

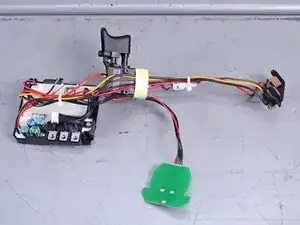

Остался только модуль управления.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
