Замена проводки в угловой шлифмашине Ridgid R10202

Это руководство поэтапно показывает, как добраться до жгута проводов и удалить его внутри рукояти этой шлифмашины. Это может помочь при диагностике проблем с питанием устройства или при замене неисправной проводки. По мере работы с руководством вы заметите номера, следующие за названиями деталей с заглавной буквы. Это ключевые номера из визуальной схемы, представленной в разделе «Техническое описание/Страница устройства» в подразделе «Дополнительная информация», с подписью «Страница деталей и схема электропроводки». Шаги 1–3 не обязательны для выполнения этой операции, хотя они облегчают работу с инструментом.

Шаг 1

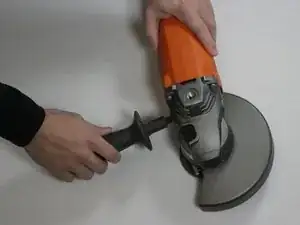

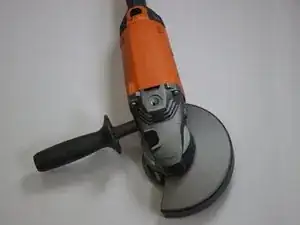

Возьмитесь за боковую ручку сборки [8] и отверните её, чтобы отсоединить от шлифмашины.

Шаг 2

Чтобы добраться до защитного кожуха, отверните и снимите зажимную гайку [34], абразивный диск (на фото не показан) [35] и опорную шайбу [36].

Шаг 3

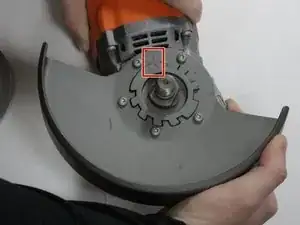

Чтобы снять защитный кожух [38], нажмите и удерживайте рычаг кожуха [39] и поверните головку, совместив две стрелки, врезанные в металл, как показано на фото.

Когда стрелки совпадут, поднимите защитный кожух [38] со шлифмашины.

Шаг 4

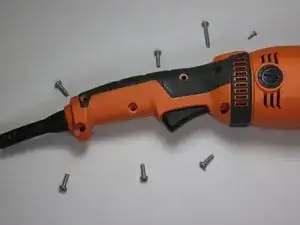

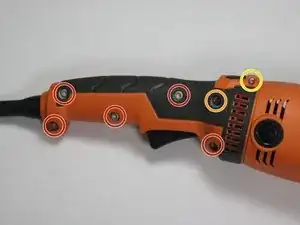

Используйте отвертку TORX T20, чтобы выкрутить и вынуть 5 винтов M5 x 16 мм, TORX [28].

Используйте отвертку TORX T20, чтобы выкрутить и вынуть 1 винт M5 x 28 мм, TORX [1].

Используйте отвертку TORX T10, чтобы выкрутить и вынуть 1 винт M3 x 10 мм [26].

Шаг 5

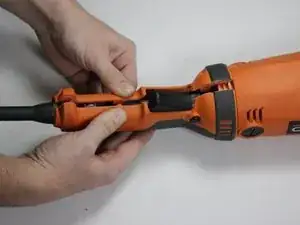

Теперь вы должны суметь разделить каждую сторону корпуса рукояти сборки [27], как показано на первом фото.

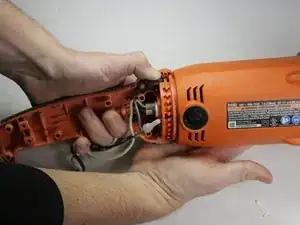

Снимите сторону, которая легко отделяется от другой.

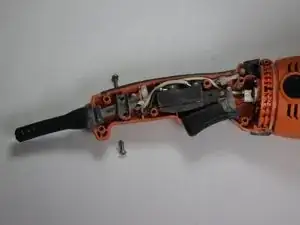

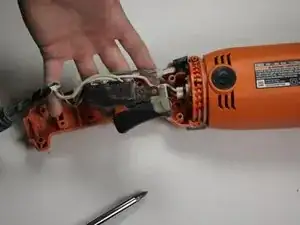

Одна сторона останется на месте, как показано на втором изображении, так как она всё ещё прикручена.

Шаг 6

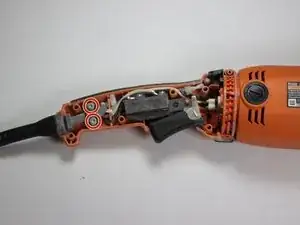

Используйте шестигранную отвертку, чтобы выкрутить и вынуть 2 винта 8-16 x 1/2 дюйма [29].

Шаг 7

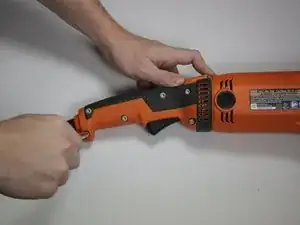

Зажим кабеля [30] должен легко сниматься, как показано отделённым от сетевого шнура [32].

Шаг 8

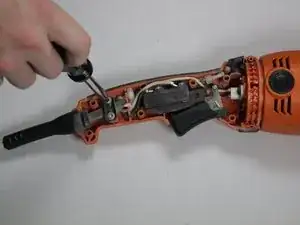

Используйте отвертку, чтобы выкрутить и вынуть 1 винт M4 x 14 мм [23].

Шаг 9

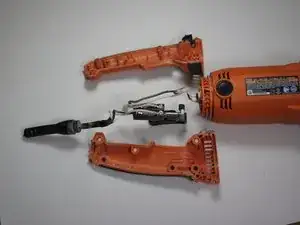

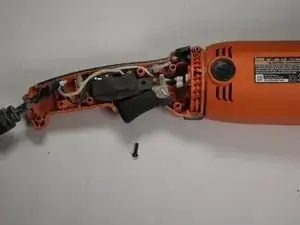

Вся сборка проводки должна быть вынута из текущего положения, как показано на первом фото.

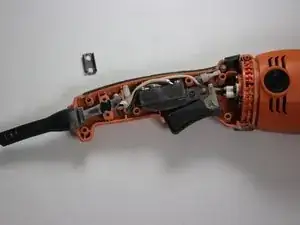

Дайте сборке проводки свободно свиснуть со шлифмашины, как видно на втором изображении.

Нажмите и удерживайте кнопку блокировки рукояти [24], чтобы освободить вторую сторону корпуса рукояти сборки [27].

Шаг 10

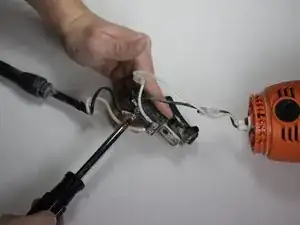

Используйте отвертку, чтобы выкрутить 4 винта M3.5 x 7 мм [22].

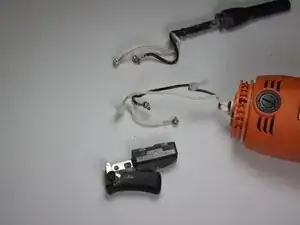

Переключатель [21], сетевой шнур [32] и кожух мотора [11] теперь должны быть разделены, как показано на третьем фото.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
