Замена кнопки питания углошлифовальной машины Ridgid R10202
Если во время работы Вы случайно уронили устройство и сломали кнопку питания, её потребуется заменить. Внутренний механизм также может выйти из строя, в результате чего кнопка питания перестанет работать. Это руководство покажет, как разобрать рукоять и заменить переключатель.
Шаг 1
Используя отвертку Torx T20, выкрутите пять винтов M5 x 16 мм.
Используя отвертку T20, снимите винт M5 x 28 мм.
Шаг 2
Используя отвертку Torx T10, снимите винт M3 x 10 мм.
Шаг 3
Осторожно снимите правую половину рукояти.
Шаг 4
Используя отвертку с шестигранной головкой, выкрутите два винта 8-16 x 1/2 дюйма.
Шаг 5
Осторожно отведите защиту кабеля.
Шаг 6
Удалите один винт M4 x 14 мм с помощью крестовой отвертки.
Шаг 7
Осторожно приподнимите переключатель вместе с проводами.
Шаг 8
Нажмите кнопку фиксации рукояти.
С силой поверните и снимите левый узел рукояти.
Шаг 9

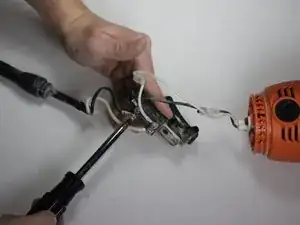

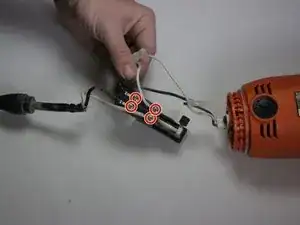

Используя бита-держатель, аккуратно снимите четыре винта M3.5 x 7 мм, удерживающие провода.
Запомните порядок и расположение каждого провода.
Шаг 10

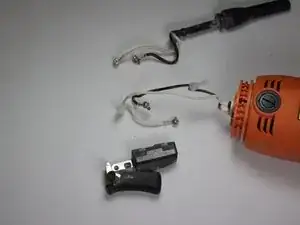

Переключатель теперь свободен и отделён от шлифовальной машины. Утилизируйте сломанный переключатель и установите новый.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
