Процедура открытия Dewalt Nailers DCN680D1 2018

Перед началом ремонта извлеките батарею из устройства.

Удалите следующие винты, закрепляющие внешнюю оболочку:

Двенадцать винтов T10

Один винт с шестигранным отверстием 2.5 мм

Некоторые из этих винтов находятся в глубоком углублении. Вы можете использовать отвертку с плоским шлицем, чтобы ослабить эти винты.

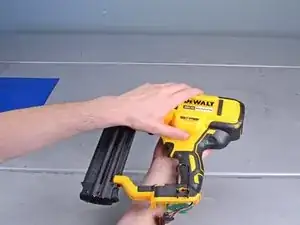

Поднимите и снимите правую оболочку с устройства.

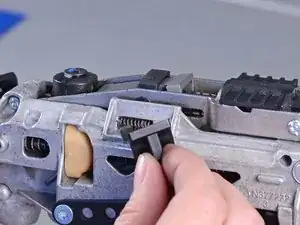

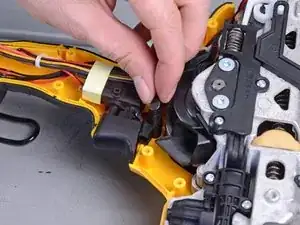

Удалите кнопку блокировки из ее углубления.

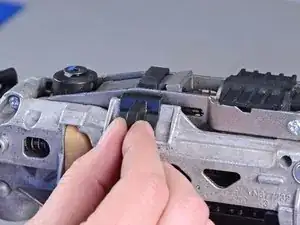

При сборке убедитесь, что кнопка правильно установлена и взаимодействует с курком.

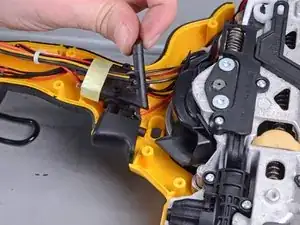

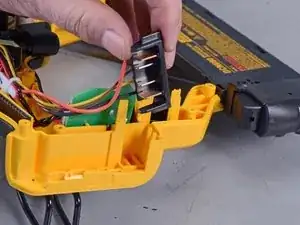

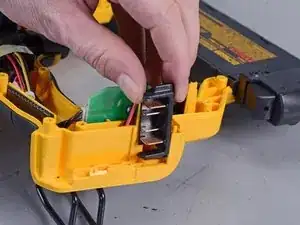

Вытащите разъем батареи из его углубления.

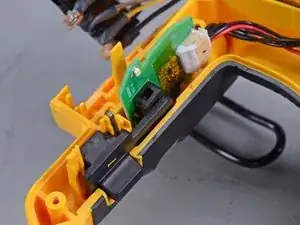

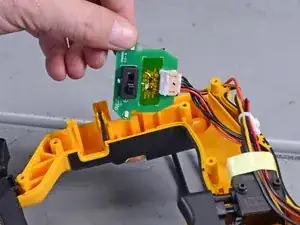

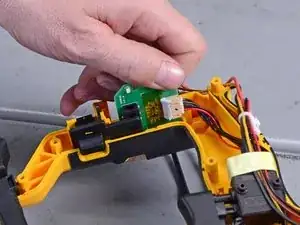

Удалите плату переключателя, переключатель и пружину из их углубления в оболочке.

При сборке используйте третье фото в качестве ориентира, чтобы помочь установить компоненты обратно в оболочку.

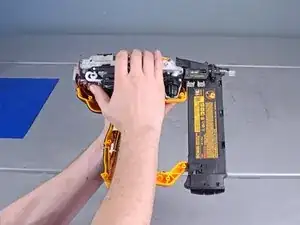

Осторожно переверните устройство.

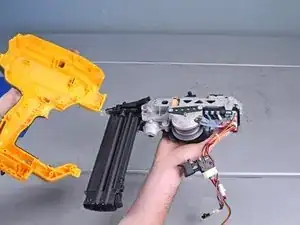

Снимите левую оболочку с устройства.
