Замена корпуса мотора углошлифовальной машины Ridgid R10202

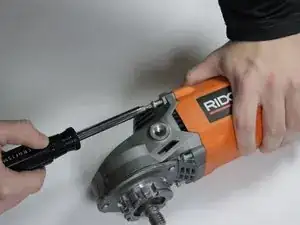

Используйте отвёртку с плоским лезвием, чтобы открутить крышку держателя щёток.

Аккуратно поднимите графитовую щётку вверх и выньте её из корпуса.

Повторите эти действия для удаления другой графитовой щётки с противоположной стороны.

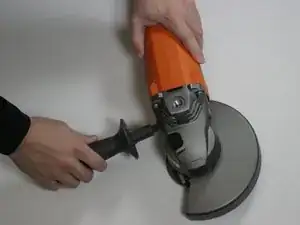

Открутите боковую рукоятку от сборки редуктора вручную.

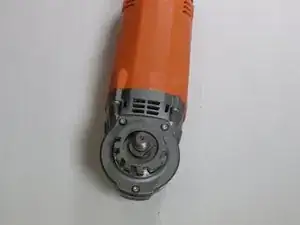

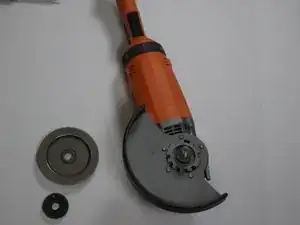

Открутите гайку зажима и опорный фланец от сборки выходного вала.

Вы можете сделать это вручную или использовать ключ, который должен быть предоставлен в упаковке производителя.

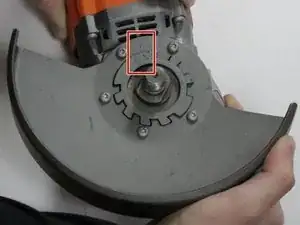

Нажмите на рычаг защиты и поверните защиту до тех пор, пока она не выровняется с вырезами на сборке выходного вала.

Существует две стрелки, которые должны совпадать перед тем, как вы попытаетесь разъединить части.

Снимите защиту с выходного вала.

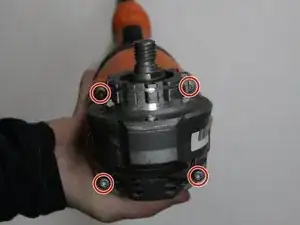

Используя отвёртку Torx T25, открутите четыре винта Torx M5 X 28 мм.

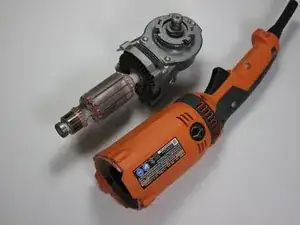

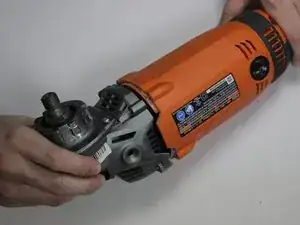

Возьмите сборку рукоятки и сборку редуктора и аккуратно разъедините их.

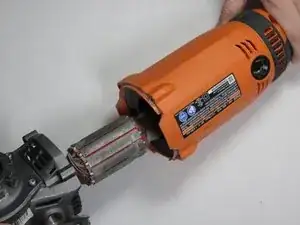

Медленно вытягивайте сборку редуктора, стараясь не повредить мотор о внутреннюю часть корпуса мотора.
