Замена задней опоры Dewalt Nailers DCN680D1 2018
Это руководство показывает, как снять узел задней опоры для Dewalt Nailers DCN680D1 2018. Опору необходимо снять, чтобы заменить направляющую (драйвер) или модуль управления.
Шаг 1
Перед началом ремонта извлеките аккумулятор из устройства.
Шаг 2
Удалите следующие винты, фиксирующие внешний корпус:
Двенадцать винтов T10
Один винт под шестигранник 2,5 мм
Некоторый из этих винтов глубоко утоплены. Вы можете использовать плоскую отвертку, чтобы ослабить эти винты.
Шаг 3
Поднимите и снимите правую половину корпуса с устройства.
Шаг 4
Извлеките кнопку блокировки из её гнезда.
При сборке убедитесь, что кнопка правильно установлена и входит в зацепление с триггером.
Шаг 5
Выведите разъём аккумулятора из его гнезда.
Шаг 6
Извлеките плату выключателя, сам выключатель и пружину из гнезда в корпусе.
При сборке используйте третью фотографию в качестве ориентира, чтобы правильно установить компоненты обратно в корпус.
Шаг 7

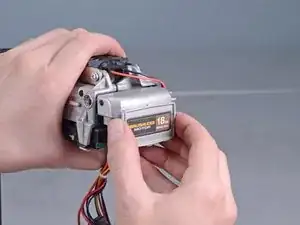

Осторожно переверните устройство.
Снимите левую половину корпуса с устройства.
Шаг 8

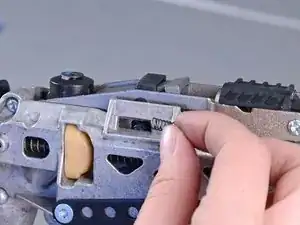

Пружина под кнопкой разблокировки имеет свойство вылетать. Будьте осторожны, чтобы не потерять пружину.
Осторожно извлеките кнопку разблокировки из устройства.
Удалите пружину кнопки из устройства.
Шаг 9

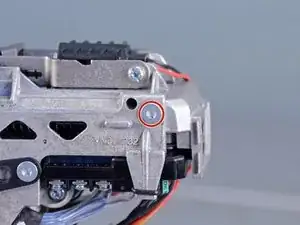

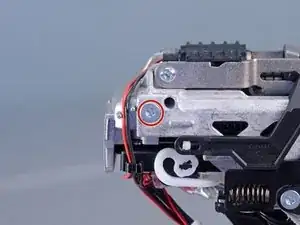

Используйте отвертку T20, чтобы удалить два винта (по одному с каждой стороны), фиксирующие заднюю опору.
Шаг 10

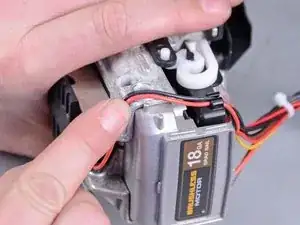

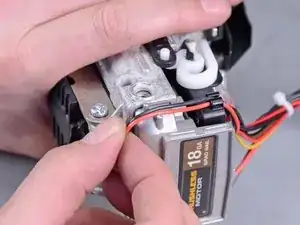

Освободите два провода соленоида от задней опоры.
Шаг 11

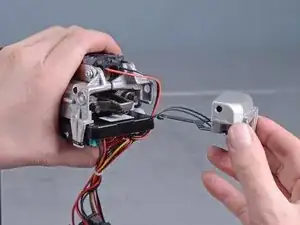

Вытяните заднюю опору прямо из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
