Разборка ручки угловой шлифовальной машины Ridgid R10202
Разборка сборки ручки будет необходима для выполнения любых работ по перенастройке проводки или замене выключателя. Заедание выключателей или поврежденный сетевой шнур потребуют выполнения этих предварительных шагов для ремонта.
Шаг 1

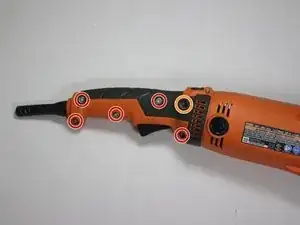

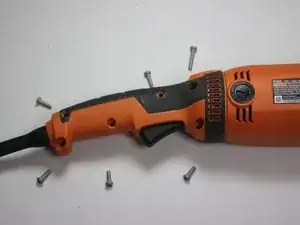

С помощью отвертки Torx T20 открутите пять винтов M5 x 16 мм.
Используя отвертку T20, удалите винт M5 x 28 мм.
Шаг 2

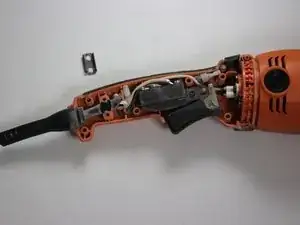

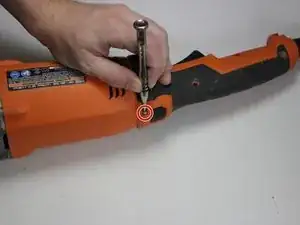

С помощью отвертки Torx T10 удалите винт M3 x 10 мм.
Шаг 3

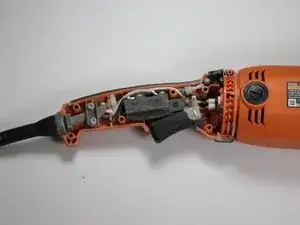

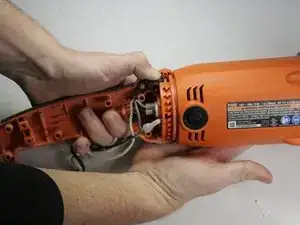

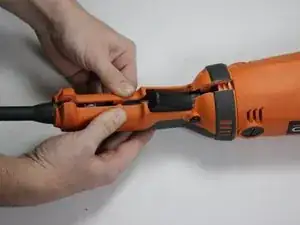

Осторожно снимите ручку с правой стороны.
Шаг 4

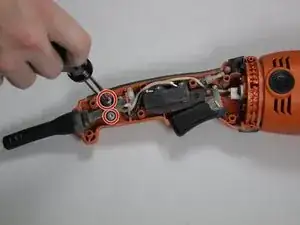

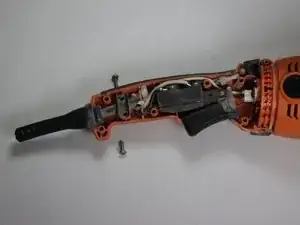

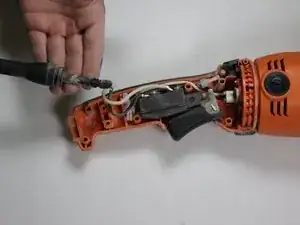

С помощью отвертки с шестигранным концом удалите два винта 8-16 x 12,7 мм.
Шаг 5
Осторожно оттяните защитный изгиб.
Шаг 6

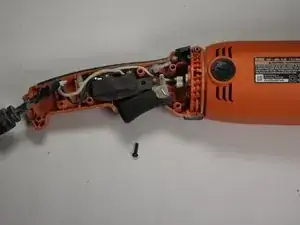

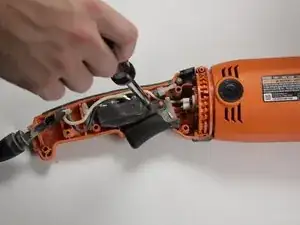

Удалите один винт M4 x 14 мм с помощью крестовой отвертки.
Шаг 7
Осторожно поднимите выключатель и провода.
Шаг 8

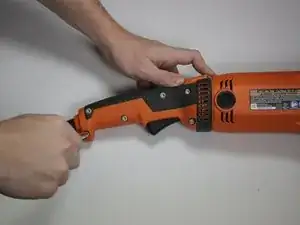

Нажмите кнопку блокировки ручки.

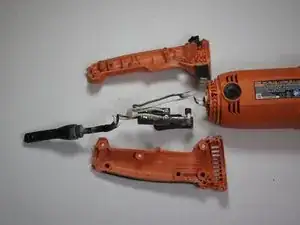

Принудительно поверните и потяните сборку ручки с левой стороны.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
