Замена ножного клапана India Mark II

Перед выполнением любых ремонтных работ выполните испытание насоса водой, выполнив 40 полных ходов подъёма и опускания рукоятки. Исправный насос должен выдавать более 10 литров.

Снимите болт с шестигранной головкой с верхней части крышки доступа на корпусе насоса.

При сборке затягивайте этот болт вручную.

Поднимите крышку доступа прямо вверх с корпуса насоса.

Храните крышку доступа в чистом месте, чтобы предотвратить загрязнение.

У крышки доступа имеется выступ, который входит в основание корпуса насоса.

Крышка доступа удобно служит лотком для хранения гаек и болтов во время разборки.

Установите распорную втулку вокруг штока насоса ниже поднятой цепи, скошенной стороной вниз, а плоской — вверх.

Для следующей процедуры требуется два человека. Если Вы попытаетесь выполнить это в одиночку, есть риск получить травму и повредить насос.

Поднимите рукоятку насоса до тех пор, пока основание цепи не опустится на распорную втулку, а цепь не провиснет. Удерживайте рукоятку в этом положении, пока отсоединяете цепь.

Используя два отверстия доступа, установите накидной ключ с головкой-уголком на болт и гайку, крепящие цепь к рукоятке насоса.

Удерживайте ключ на болте неподвижно.

Ослабьте гайку.

Снимите гайку с болта цепи.

Снимите шайбу с болта цепи.

Снимите болт цепи.

Вытяните верхнюю часть цепи прямо с рукоятки насоса.

Снимите два болта с боковой стороны рукоятки корпуса насоса.

Используйте один ключ на болте и другой — на гайке снизу. Удерживайте болт неподвижно и ослабьте гайку.

Снимите два болта и две гайки с боковой стороны рукоятки.

После снятия двух болтов с боковой стороны рукоятки попросите вашего помощника придержать вес рукоятки.

Таким же образом снимите два оставшихся болта.

Поднимите и снимите корпус насоса с насоса.

Храните корпус насоса в чистом месте, желательно над землёй, чтобы предотвратить загрязнение.

Слегка поверните фланец корпуса, пока углы не выйдут за край верхней части бака достаточно далеко для того, чтобы захватить их.

Поднимите фланец корпуса примерно на один фут над бак.

Наденьте хомут штока на шток насоса и установите его на основание бака.

Убедитесь, что штифты в основании хомута штока входят в соответствующие отверстия в верхней части бака.

Затяните хомут штока на штоке насоса.

Убедитесь, что шток насоса находится по центру в губках хомута и надёжно закреплён.

Опустите фланец головки.

Открутите цепь от верхней части штока насоса.

Снимите цепь.

Проверьте цепь на признаки износа или повреждений.

Положите цепь в чистое место, например, на ранее снятую крышку доступа.

Снимите опору цепи с штока насоса.

Снимите контргайку с верхней части штока насоса.

Снимите фланец головки.

Наверните контргайку обратно на верхнюю часть штока насоса.

Наденьте муфту на шток насоса, сверху тисков на штоке.

Закрепите Т-образную рукоятку на верхней части штока насоса.

Ослабьте и снимите тиски со штока насоса.

Муфта спустится вниз на стояк трубопровода.

Наверните муфту на конец стояка трубопровода.

Используйте трубный ключ, чтобы затянуть муфту на стояке трубопровода.

При использовании подъёмных рычагов крайне важно, чтобы над и под каждым рычагом оставался зазор, а отверстия чередовались по направлению вдоль трубы.

Установите первый подъёмный рычаг сразу выше (но не касаясь) тисков на трубе.

Установите ещё два подъёмных рычага.

Убедитесь в трёх вещах относительно рычагов:

Они должны быть равномерно расположены вокруг стояка трубопровода (на 120° друг от друга).

Рычаги не должны касаться друг друга, муфты сверху или тисков снизу.

Отверстия должны чередоваться, чтобы стояк трубопровода надёжно фиксировался.

Общение очень важно на всём протяжении этой процедуры.

Когда каждый из участников поднимает свой гаечный ключ, он должен объявить «держу», чтобы остальные знали, что он готов.

Как только все трое подъёмщиков объявят, что «держат», ослабьте тиски.

После ослабления тисков поднимите стояк трубопровода на 30–60 см.

Поднимайте только на высоту, на которой все участники чувствуют себя комфортно.

Затяните тиски на трубе, выполнив следующие действия:

Объявите «затягиваю».

Затяните тиски.

Объявите «затянуто».

Сдвиньте три гаечных ключа вниз по стояку трубопровода в новые положения для подъёма.

Снова убедитесь, что гаечные ключи не касаются ничего сверху и снизу, и что они равномерно расположены вокруг трубы.

После того как все подъёмщики скажут «держу», ослабьте тиски на трубе.

Поднимите стояк трубопровода ещё на 30–60 см.

Затяните тиски на трубе, соблюдая ту же устную процедуру.

Повторите процедуру несколько раз:

Как только все участники надёжно удерживают трубу, ослабьте тиски на трубе.

Поднимите трубу.

Затяните тиски на трубе.

Сдвиньте гаечные ключи вниз в новое положение.

На высоте десяти футов вы достигнете первого соединения на стояке трубопровода.

Пока трое подъёмщиков держат стояк трубопровода, оператор тисков должен раскрыть тиски достаточно широко, чтобы соединение прошло через губки.

Поднимите стояк трубопровода через тиски, пока соединение не выйдет из губок.

Затяните тиски и переместите гаечные ключи вниз в новое положение.

Поднимите вертикальный трубопровод достаточно высоко, чтобы под муфтой осталось место для трёх подъёмных ключей.

Затяните тиски для труб.

Используйте тиски для труб, чтобы открутить первую секцию вертикального трубопровода от муфты.

Будьте осторожны, чтобы не снять муфту с нижней секции вертикального трубопровода. Возможно, потребуется использовать два трубных ключа, чтобы удерживать муфту на месте, пока вы ослабляете верхнюю секцию вертикального трубопровода.

Открутите верхнюю секцию вертикального трубопровода от муфты.

Будьте осторожны — труба, скорее всего, будет заполнена водой, которая потечёт из-под муфты при откручивании трубы.

Поднимите секцию трубы строго вверх от муфты.

Будьте предельно осторожны, держа трубу как можно более ровно. Если труба изогнётся или упадёт, это может повредить шток насоса или привести к травме. Всегда придерживайте трубу минимум двое человек.

Установите тиски для штока на шток насоса между секциями вертикального трубопровода.

Затяните тиски для штока на штоке насоса.

Используя два ключа, отсоедините верхнюю секцию штока насоса от нижней.

Удерживайте нижнюю секцию неподвижно и вращайте верхнюю секцию.

После отсоединения поднимите и снимите верхние секции вертикального трубопровода и штока насоса вместе и отложите их в сторону.

Снимите рукоятку-букву Т с верхней части штока насоса.

Наверните рукоятку-букву Т на вновь открывшуюся верхнюю часть штока насоса.

Ослабьте и снимите тиски для штока.

Повторите процедуру подъёма для остальных секций вертикального трубопровода и штока насоса.

На последней секции трубы вертикального трубопровода снизу будет установлен насосный цилиндр.

Вытяните сборку трубы вертикального трубопровода и цилиндра из скважины и установите сборку на деревянную опору, чтобы цилиндр не касался земли.

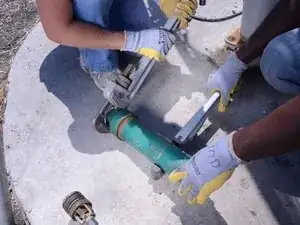

Используя два трубных ключа, открутите цилиндр от вертикального трубопровода.

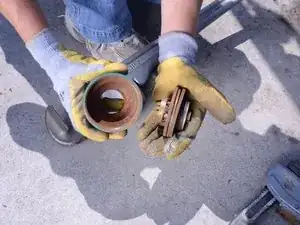

Медленно снимите цилиндр со штока насоса, открыв при этом ходовой клапан и выпускной клапан.

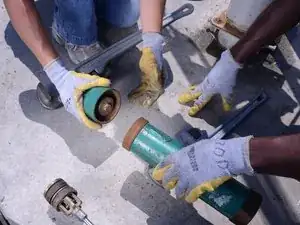

Используя два трубных ключа, снимите заглушку с цилиндра.

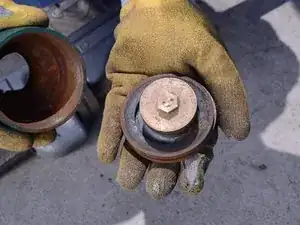

Извлеките выпускной клапан из заглушки.

Обратите внимание на направление выпускного клапана в заглушке. Это крайне важно для правильной сборки, так как насос не будет работать, если клапан установлен в неправильном направлении.

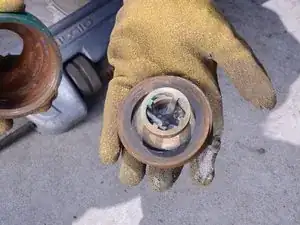

Проверьте компоненты выпускного клапана на признаки износа.
