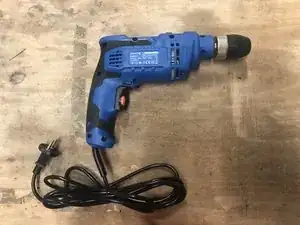

Dexter 900W Сетевой Ударный Дрель - Замена Ведущего Вала 900ID2.5
К концу руководства вы замените ведущий вал.
Шаг 1

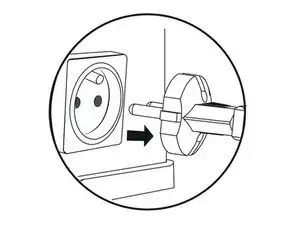

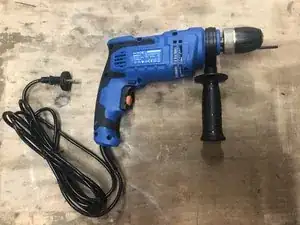

Перед началом убедитесь, что сетевой штекер отключен.
Шаг 2
Снимите рукоятку с инструмента.
Шаг 3

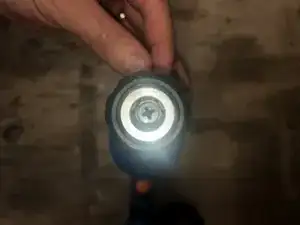

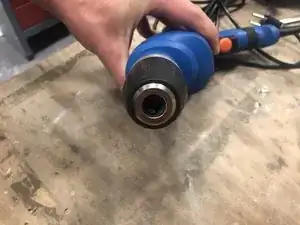

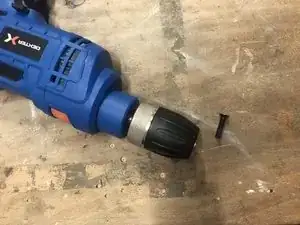

Разожмите патрон максимально, чтобы получить доступ к внутреннему винту.
Шаг 4

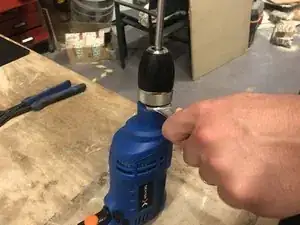

Зафиксируйте патрон ключом на 15 (толщина 3), затем отверткой pz3 отверните винт вправо.
Шаг 5

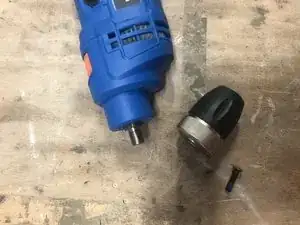

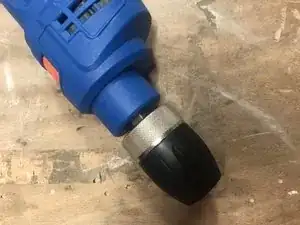

С помощью плоскогубцев открутите патрон.
Шаг 6

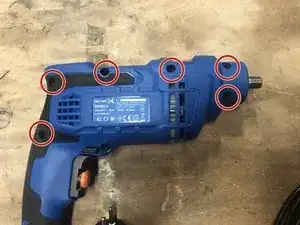

С помощью отвертки открутите винты и разберите корпус устройства.
Шаг 7

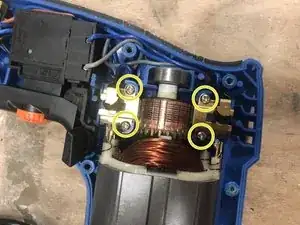

Открутите четыре винта.
Шаг 8

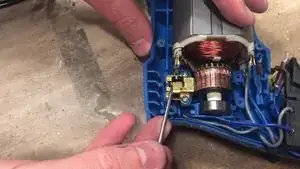

С помощью отвертки поднимите пружины двух щеток.
Шаг 9

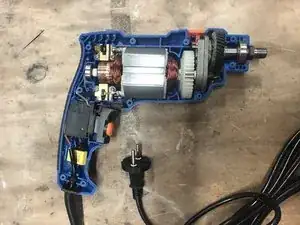

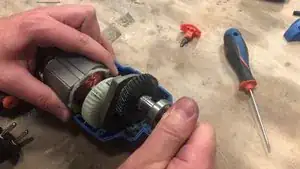

Снимите ведущий вал.
Перед установкой новой детали обязательно нанесите смазку.
Шаг 10
Верните пружины щеток на место.
Шаг 11
Затем снова затяните четыре винта.
Шаг 12
Перед закрытием проверьте, что никакой кабель не зажат и каждая деталь находится на своём месте.
Затяните винты для закрытия корпуса.
Шаг 13
Установите патрон обратно.
Шаг 14

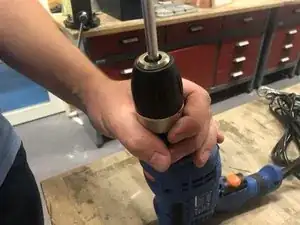

Вручную навинтите патрон.
Затем отверткой установите винт и затяните его влево.
Шаг 15
Наконец установите рукоятку на место.
Заключение
Чтобы собрать устройство, выполните шаги в обратном порядке.
