Замена антенны сотовой связи iPhone 6s

Прежде чем разбирать iPhone, разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться, если случайно проколоть.

Выключите iPhone перед началом разборки.

Удалите два шурупа длиной 3,4 мм с головкой P2 Pentalobe, расположенные на нижнем крае iPhone по обе стороны от разъёма Lightning.

Следующие два шага описывают использование Anti-Clamp — инструмента, разработанного нами для упрощения процесса открывания. Если вы не используете Anti-Clamp, перейдите к шагу 5.

Полные инструкции по использованию Anti-Clamp доступны в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски вблизи нижнего края iPhone, сразу над кнопкой «Домой» — одну на передней панели, другую на задней.

Сожмите присоски, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая для надёжного удержания присосками, вы можете использовать скотч, чтобы увеличить сцепление.

Переместите синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются строго напротив друг друга. Если они начинают смещаться, слегка ослабьте их и выровняйте рычаги.

Вставьте инструмент для вскрытия под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если зазор недостаточен, поверните ручку на четверть оборота.

Не поворачивайте ручку более чем на четверть оборота за раз, делайте паузу на несколько секунд между поворотами. Пусть Anti-Clamp и время работают за вас.

Перейдите к шагу 7.

Если у вас нет Anti-Clamp, выполните следующие три шага, используя присоску.

Немного нагрейте нижний край iPhone с помощью iOpener или бытового фена в течение примерно минуты.

Нагревание размягчает клей, который фиксирует дисплей, облегчая его открытие.

При открытии дисплея на модели 6s отделяется тонкая полоска клея по периметру экрана. Если вы планируете заменить клей, подготовьте новые полоски заранее. Можно выполнить ремонт и без замены клея, при этом функциональность устройства будет прежней.

Поместите присоску в нижний левый угол сборки дисплея.

Убедитесь, чтобы присоска не находилась над кнопкой «Домой».

Если экран сильно треснул, приклейте прозрачную упаковочную плёнку, чтобы присоска смогла зацепиться. В качестве альтернативы можно использовать прочный скотч вместо присоски. В крайнем случае — приклейте присоску к экрану суперклеем.

Потяните за присоску вверх, прилагая ровное и постоянное усилие, чтобы образовать небольшой зазор между передней панелью и задней крышкой.

Будьте терпеливы и прикладывайте ровное, постоянное усилие. Сборка дисплея прилегает более плотно, чем в большинстве устройств, и зафиксирована с помощью клея.

Чрезмерное усилие может повредить сборку дисплея. Прилагайте лишь столько силы, сколько необходимо для образования небольшого зазора между сборкой дисплея и задней крышкой.

Если возникнут трудности, нагрейте переднюю панель iPhone с помощью iOpener, фена или теплового пистолета, пока она не станет слегка горячей на ощупь. Это поможет размягчить клей, удерживающий края дисплея.

На внутренней стороне дисплея, прямо над разъёмом для наушников, имеется выемка. Это самое безопасное место для начала поддевания.

Разместите плоский край лопатки в зазоре между экраном и задней крышкой прямо над разъёмом для наушников.

Поверните лопатку, чтобы расширить зазор между передней панелью и остальной частью телефона.

Вставьте плоский конец лопатки с левой стороны телефона, между сборкой дисплея и задней крышкой.

Перемещайте лопатку вверх по краю телефона, чтобы отсоединить клей и освободить защёлки.

Извлеките лопатку и вставьте её снова в нижнюю часть, там, где вы открыли телефон.

Переместите лопатку вправо вдоль нижнего края телефона.

Перемещайте лопатку вверх по правому краю, чтобы продолжить отделение клея и освобождение защёлок дисплея от iPhone.

Используйте присоску, чтобы полностью открыть дисплей и разорвать остатки клея.

Не открывайте дисплей более чем на 90º, так как он всё ещё соединён сверху тремя кабелями, которые могут оборваться при чрезмерном натяжении.

Поднимите выступ на верхней стороне присоски, чтобы снять её с передней панели.

Аккуратно возьмитесь за сборку дисплея и поднимите её, используя верхние защёлки передней панели в качестве шарнира.

Откройте дисплей примерно на угол 90º и оприте его о что-либо, чтобы он оставался открытым во время работы.

Закрепите дисплей резинкой, чтобы он надёжно держался на месте во время работы. Это предотвратит излишнюю нагрузку на шлейфы дисплея.

В экстренном случае можно использовать закрытую банку с напитком, чтобы удерживать дисплей в открытом положении.

При сборке на этом этапе можно остановиться, если Вы хотите заменить клей по краям дисплея.

При сборке конец экрана с камерой должен заходить под край корпуса. Крепёжные крючки рамки экрана должны оказаться под бортиком основного корпуса и быть плотно подогнаны к стороне камеры, чтобы крышка легко закрывалась и правильно фиксировалась.

Эти крючки представляют собой не шарнир, а защёлки, которые должны располагаться под кромкой основного корпуса телефона! Таким образом экран будет легко возвращаться в закрытое положение и плавно фиксироваться.

При сборке для закрепления экрана в обратной последовательности необходимо сначала прижать правую верхнюю часть сверху вниз, затем — левую.

Выкрутите два винта с крестообразным шлицем, крепящих скобу разъёма батареи, следующей длины:

Один винт 2,9 мм

Один винт 2,2 мм

Во время ремонта внимательно следите за каждым винтом и убедитесь, что каждый из них возвращается точно на своё место, чтобы не повредить iPhone.

Снимите скобу разъёма батареи с iPhone.

Используя конец лопатки, отключите разъём батареи, поддев его вверх прямо с материнской платы.

Отодвиньте разъём батареи от материнской платы, пока он не останется отсоединённым от разъёма, чтобы избежать случайного подключения батареи во время работы.

Выкрутите следующие четыре винта с крестообразным шлицем, крепящих скобу шлейфа дисплея:

Три винта 1,2 мм

Один винт 2,8 мм

Снимите скобу шлейфа дисплея.

Используйте лопатку или чистый ноготь, чтобы отключить гибкий шлейф передней камеры, поддев его вверх прямо из разъёма на материнской плате.

Отключите шлейф цифровизатора, поддев его вверх прямо из разъёма на материнской плате.

При подключении шлейфа цифровизатора не надавливайте на центр разъёма. Нажимайте сначала на один конец разъёма, затем — на противоположный. Нажатие в центр может привести к изгибу компонента и повреждению цифровизатора.

Перед отключением или подключением шлейфа на этом шаге убедитесь, что батарея отсоединена.

Отключите шлейф дисплея, поддев его вверх прямо из разъёма на материнской плате.

Снимите сборку дисплея.

При сборке на этом этапе можно остановиться, если Вы хотите заменить клей по краям дисплея.

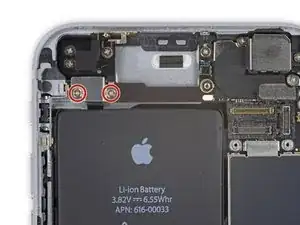

Выкрутите два винта с крестообразным шлицем 2,3 мм над скобой шлейфа аудиоконтроля.

Снимите скобу шлейфа аудиоконтроля.

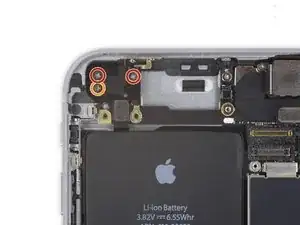

Выкрутите следующие пять винтов с крестообразным шлицем, крепящих антенну:

Два винта 1,5 мм

Один винт 2,3 мм

Два винта 2,0 мм, вкрученных в верхний край задней крышки

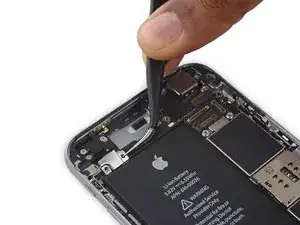

Снимите левую верхнюю антенну.
