Замена кольца камеры iPhone 6s

Перед разборкой iPhone разрядите аккумулятор до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3,4 мм на нижнем торце iPhone по обе стороны от разъёма Lightning.

Если у вас нет Anti‑Clamp, выполните следующие три шага, чтобы использовать присоску.

Нанесите слабое тепло на нижний край iPhone с помощью iOpener или фенa примерно в течение минуты.

Тепло размягчает клей, удерживающий дисплей, что упрощает его открытие.

Открытие дисплея на 6s отделяет тонкую полоску клея по периметру дисплея. Если вы планируете заменить клей, подготовьте комплект новых клеевых полос до продолжения. Ремонт можно завершить без замены клея, и вы, вероятно, не заметите разницы в работе.

Приклейте присоску к нижнему левому углу модуля дисплея.

Следите за тем, чтобы присоска не находилась над кнопкой «Домой».

Если экран сильно треснут, покрытие его прозрачной упаковочной лентой может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно подклеить суперклеем к повреждённому экрану.

Тяните присоску вверх с равномерным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Не торопитесь и прикладывайте равномерную, постоянную силу. Модуль дисплея установлен плотнее, чем в большинстве устройств, и закреплён на клею.

Слишком сильное натяжение может повредить модуль дисплея. Прикладывайте лишь столько давления, чтобы создать небольшой зазор между модулем дисплея и задней крышкой.

Если возникают трудности, нагрейте переднюю часть iPhone с помощью iOpener, фена или термофена, пока она не станет чуть слишком горячей для прикосновения. Это поможет размягчить клей по краям дисплея.

На нижней стороне дисплея, чуть выше разъёма для наушников, есть вырез. Это самое безопасное место, чтобы начать поддевание телефона.

Поместите плоский край лопатки в зазор между экраном и задней крышкой прямо над разъёмом для наушников.

Поверните лопатку, чтобы расширить зазор между модулем передней панели и остальной частью телефона.

Вставьте плоский край лопатки с левой стороны телефона между модулем дисплея и задней крышкой.

Сдвигайте лопатку вверх по боку телефона, чтобы отделить клей и отщелкнуть фиксаторы.

Уберите лопатку и снова вставьте её в нижний край, где вы поддевали телефон.

Сдвигайте лопатку вправо вдоль нижнего края телефона.

Сдвигайте лопатку вверх по правой стороне, продолжая отделять клей и отщёлкивать фиксаторы дисплея от iPhone.

Используйте присоску, чтобы открыть дисплей, разрушив последние участки клея.

Не открывайте дисплей более чем на 90º, так как сверху он всё ещё соединён тремя кабелями, которые могут порваться при растяжении.

Потяните вверх за выступ на верхней стороне присоски, чтобы снять её с передней панели.

Аккуратно возьмите модуль дисплея и приподнимите его, открывая телефон, используя защёлки в верхней части передней панели как петлю.

Откройте дисплей примерно под углом 90º и прислоните его к чему‑нибудь, чтобы он держался, пока вы работаете с телефоном.

Добавьте резинку, чтобы надежно зафиксировать дисплей в положении во время работы. Это предотвращает лишнюю нагрузку на кабели дисплея.

В крайнем случае можно использовать нераспечатанную консервную банку, чтобы подпереть дисплей.

При обратной сборке при необходимости замените клей по краям дисплея.

При сборке конец экрана с камерой должен зацепиться под кромку корпуса. Защёлки рамки экрана должны находиться под ободком основного корпуса и подтягиваться в сторону камеры, чтобы крышка легко закрывалась и правильно защёлкивалась.

Эти защёлки не являются настоящей петлёй, а зажимами, которые нужно разместить под ободком основной рамки корпуса! Так экран легко вернётся в закрытое состояние, мягко защёлкнувшись на место.

При обратной сборке порядок защёлкивания экрана: сначала прижимайте справа сверху вниз по углу, затем слева.

Удалите два винта Phillips, удерживающих планку разъёма аккумулятора, следующих длин:

Один винт 2,9 мм

Один винт 2,2 мм

В течение всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место, чтобы не повредить iPhone.

Снимите крепление разъёма аккумулятора с iPhone.

Используйте острый наконечник лопатки, чтобы отсоединить разъём аккумулятора, поддев его и подняв прямо вверх от платы логики.

Отодвиньте разъём аккумулятора от платы логики так, чтобы он оставался отделённым от своего гнезда, чтобы избежать случайного подключения аккумулятора во время работы.

Снимите следующие четыре винта Phillips, закрепляющие крепление кабеля дисплея:

Три винта 1,2 мм

Один винт 2,8 мм

Снимите крепление кабеля дисплея.

Используйте лопатку или чистый ноготь, чтобы отсоединить гибкий кабель фронтальной камеры, поддев его и подняв прямо вверх от гнезда на плате логики.

Отсоедините кабель дигитайзера, поддев его и подняв прямо вверх от гнезда на плате логики.

При повторном подключении кабеля дигитайзера не нажимайте по центру разъёма. Нажмите на один край разъёма, затем на противоположный край. Нажатие в центре разъёма может деформировать компонент и повредить дигитайзер.

Убедитесь, что аккумулятор отключён, прежде чем отсоединять или повторно подключать кабель на этом шаге.

Отсоедините кабель дисплея, поддев его и подняв прямо вверх от гнезда на плате логики.

Снимите узел дисплея.

При сборке выполните паузу здесь, если хотите заменить клей по краям дисплея.

Используйте плоский конец лопатки, чтобы отсоединить основную камеру от её гнезда на плате логики.

Снимите следующие два винта Phillips над креплением основной камеры:

Один винт 1,6 мм

Один винт 2,0 мм

Снимите крепление камеры.

Вставьте лопатку сбоку от камеры, между задней частью корпуса и модулем камеры.

Осторожно подденьте камеру, чтобы подтолкнуть её из гнезда.

Снимите камеру.

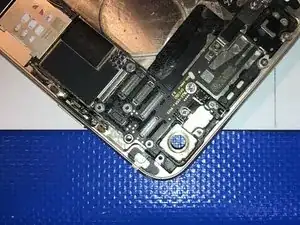

Удалите стекло, выдавливая его изнутри рамки.

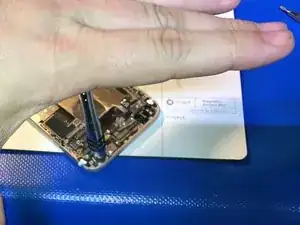

Подоприте ободок линзы о приподнятую поверхность так, чтобы остальная часть телефона лежала на поверхности, а кольцо выступало над пустотой.

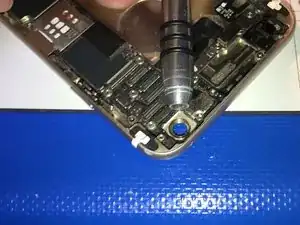

Используйте держатель для бит без биты, чтобы установить его на кольцо изнутри. Он не должен опираться на рамку вокруг кольца. Аккуратно постукивайте по кольцу, пока оно не выскочит, при этом прочно удерживая рамку.

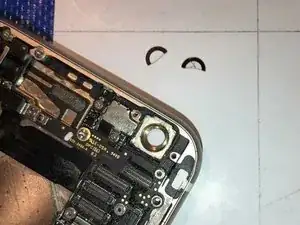

После того как кольцо выйдет из рамки, рамка не должна деформироваться.

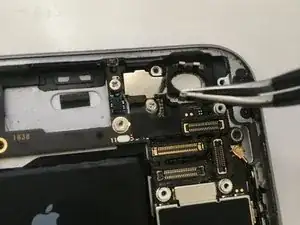

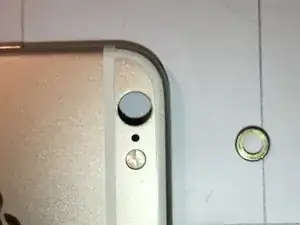

Вставьте новое кольцо, используя крошечные капли супер‑клея. Не используйте слишком много клея и не попадите на рамку.
