Замена дисплея iPhone 6s

Перед началом разборки выключите iPhone.

Удалите два пентазвёздных винта 3,4 мм, расположенных по бокам порта Lightning.

Если у вас нет iSclack, используйте одну присоску, чтобы поднять переднюю панель:

Прижмите присоску к экрану чуть выше кнопки Home.

Убедитесь, что присоска плотно прилегает к стеклу, чтобы получить герметичное сцепление.

На внутренней стороне дисплея сразу над разъёмом для наушников есть выемка — это самое безопасное место, чтобы начать поддевать телефон.

Потяните присоску вверх, чтобы немного отделить сборку передней панели от заднего корпуса.

Действуйте медленно и прилагайте ровное, устойчивое усилие. Сборка дисплея плотнее установлена, чем в большинстве устройств, и удерживается на клее.

Когда появится небольшой зазор, вставьте плоский конец лопатки выше разъёма для наушников.

Поверните лопатку, чтобы увеличить зазор и оторвать клей.

Продолжайте тянуть присоску вверх, одновременно поворачивая лопатку.

Используйте кромку лопатки, чтобы разрезать клей по обеим сторонам телефона.

Используйте кромку лопатки, чтобы разрезать клей по обеим сторонам телефона.

С помощью присоски откройте дисплей, отрывая последние участки клея.

Не открывайте дисплей более чем на 90 градусов — он всё ещё соединён в верхней части тремя кабелями, которые могут порваться при натяжении.

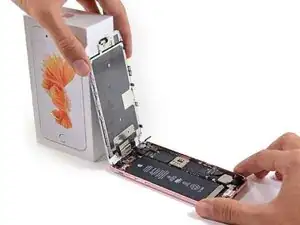

Подпереть дисплей о чём‑то, чтобы он оставался поднятым, пока вы работаете с телефоном.

Удалите следующие винты крепления скобы разъёма батареи:

Один винт Phillips #00 3,0 мм

Один винт Phillips #00 2,3 мм

Снимите металлическую скобу разъёма батареи с iPhone.

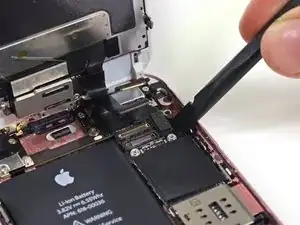

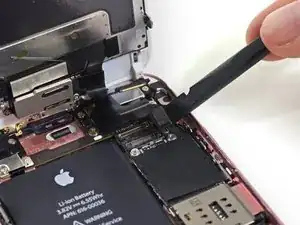

Используйте плоский конец лопатки, чтобы отсоединить разъём батареи от логической платы.

Отведите разъём в сторону, чтобы он случайно не соприкоснулся и не включил телефон во время работы.

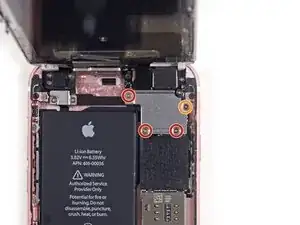

Держите переднюю панель открытой примерно под углом 90º и удалите следующие винты, фиксирующие скобу кабелей сборки передней панели:

Три винта Phillips #00 1,3 мм

Один винт Phillips #00 3,0 мм

Не потеряйте этот винт! Очень важно, чтобы один винт 3,0 мм был установлен в верхний правый угол пластины. В любом другом месте это может повредить логическую плату.

Снимите скобу кабелей сборки передней панели с логической платы.

В следующих трёх шагах аккуратно поддевать следует только разъёмы кабелей, а не их гнёзда на логической плате.

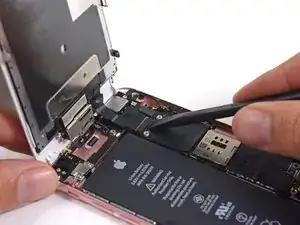

Используйте плоский конец лопатки, чтобы отсоединить разъём камеры и датчиков спереди.

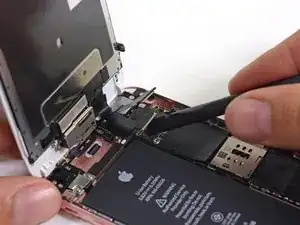

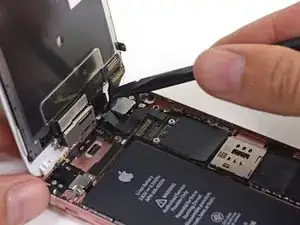

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля данных дисплея.

При сборке телефона кабель данных дисплея может отщёлкнуться с разъёма. Это может привести к появлению белых линий или пустого экрана при включении телефона. В таком случае просто снова подключите кабель и перезагрузите телефон. Лучший способ перезагрузки — отключить и снова подключить разъём батареи.

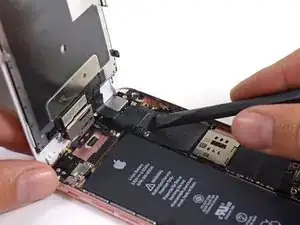

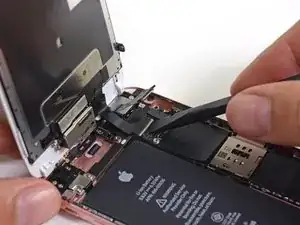

Наконец, используйте плоский конец лопатки, чтобы отсоединить разъём кабеля дигитайзера.

Снимите сборку дисплея с заднего корпуса.
