Замена разговорного (ушного) динамика Aquaris M5

Вставьте наконечник приспособления для вскрытия iFixit между задней крышкой и средней рамой телефона.

Между двумя слотами для SIM-карт — хорошее место для начала.

Проведите инструментом для вскрытия к нижней части телефона, чтобы отщелкнуть пластиковые защёлки, соединяющие заднюю крышку и среднюю раму.

Проведите инструментом для вскрытия обратно к верхней части телефона, чтобы отключить все защёлки по краю.

Поверните вокруг угла и вдоль верхнего края, чтобы также отключить эти защёлки.

Будьте осторожны, чтобы не сильно сгибать заднюю крышку, чтобы не сломать некоторые защёлки.

Возьмите заднюю крышку за ослабленный край.

Аккуратно согните и немного поверните гибкую заднюю крышку, чтобы отключить оставшиеся защёлки.

Снимите заднюю крышку.

Повреждение индикатора влаги на винте, расположенном по центру, аннулирует гарантию на телефон.

Отвинтите десять чёрных винтов Phillips #00 длиной 4 мм с экрана (крышки) материнской платы.

Отвинтите золотой винт Phillips #00 длиной 3.4 мм на средней правой стороне экрана материнской платы.

Вставьте плоскую сторону лопатки между экраном материнской платы и рамой телефона.

Поверните лопатку, чтобы приподнять экран материнской платы.

Снимите экран материнской платы с телефона.

Используйте лопатку, чтобы отключить шлейф питания аккумулятора от материнской платы.

Оторвите наклейку на нижней стороне аккумулятора.

Возьмите за наклейку и поднимите её, чтобы вынуть аккумулятор из телефона.

Разъёмы гибких печатных кабелей легко ломаются, будьте очень осторожны.

Используйте инструмент для вскрытия или ноготь, чтобы открыть разъём FPC.

Отключите кабель разъёма FPC.

Используйте наконечник лопатки, чтобы поддеть камеру и вынуть её из гнезда.

Снимите фронтальную камеру.

Используйте плоскую сторону лопатки, чтобы отключить шлейф камеры.

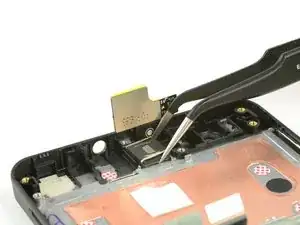

Используйте пинцет, чтобы схватить камеру и вынуть её из телефона.

Используйте инструмент для извлечения SIM-карты, чтобы извлечь два слота для SIM-карт с одной стороны.

Используйте инструмент для извлечения SIM-карты, чтобы извлечь слот micro SD с другой стороны.

Используйте пинцет, чтобы отключить антенный кабель в правом нижнем углу материнской платы.

Используйте лопатку, чтобы отключить два шлейфа в нижней части материнской платы.

Используйте плоский конец лопатки, чтобы отключить шлейф в верхней части материнской платы.

Согните шлейф немного через край, чтобы он не мешал при последующем извлечении материнской платы.

Выкрутите винт Phillips #00 длиной 4 мм, крепящий материнскую плату к раме.

Вставьте плоский конец лопатки между материнской платой и средней рамой.

Лучшее место — правая сторона рядом с двумя слотами для SIM-карт.

Используйте лопатку, чтобы поддеть материнскую плату.

Достаньте материнскую плату из телефона.

Используйте пинцет, чтобы захватить разговорный динамик, расположенный в верхней части телефона.

Подтяните его вверх, чтобы вынуть из телефона.

Разговорный динамик закреплён слабо клеем.
