Замена дочерней платы Aquaris M5

Вставьте кончик инструмента для открытия iFixit между задней крышкой и средней рамкой телефона.

Место между двумя слотами для SIM-карт — хорошее начало.

Продвигайте инструмент вниз по телефону, чтобы освободить пластиковые зажимы, соединяющие заднюю крышку и среднюю рамку.

Сдвиньте инструмент для открытия обратно к верхней части телефона, чтобы отсоединить все зажимы по краю.

Обойдите угол и вдоль верхнего края, чтобы также отсоединить эти зажимы.

Будьте осторожны, чтобы не слишком сильно изгибать заднюю крышку, чтобы избежать поломки некоторых зажимов.

Возьмите заднюю крышку за ослабленный край.

Осторожно изгибайте и поворачивайте гибкую заднюю крышку немного, чтобы отсоединить оставшиеся зажимы.

Снимите заднюю крышку.

Повреждение индикатора жидкости, расположенного на самом среднем винте, аннулирует гарантию телефона.

Отвинтите десять черных винтов Phillips #00 длиной 4 мм с крышки основной платы.

Отвинтите золотой винт Phillips #00 длиной 3,4 мм с правой стороны крышки основной платы.

Вставьте плоскую сторону лопатки между крышкой основной платы и рамкой телефона.

Поверните лопатку, чтобы поднять крышку основной платы.

Снимите крышку основной платы с телефона.

Используйте лопатку, чтобы отсоединить шлейф батареи от основной платы.

Снимите наклейку на нижней стороне батареи.

Возьмите наклейку и потяните вверх, чтобы вынуть батарею из телефона.

Извлеките семь винтов Phillips #00 длиной 4 мм, которые удерживают динамик на средней рамке телефона.

Вставьте плоскую сторону лопатки в зазор справа от динамика.

Подденьте динамик лопаткой.

Возьмите динамик и извлеките его из телефона.

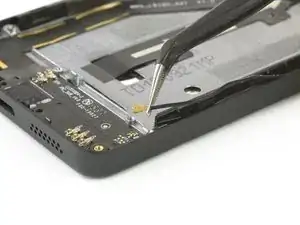

Используйте пинцет, чтобы отсоединить антенную кабель от дочерней платы.

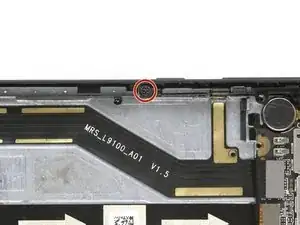

Отвинтите черный винт Phillips #00, который удерживает кнопки питания и громкости на месте.

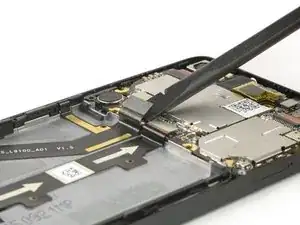

Используйте плоский конец лопатки, чтобы отсоединить шлейф от основной платы.

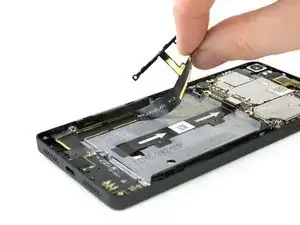

Схватите шлейф за разъем и осторожно снимите его.

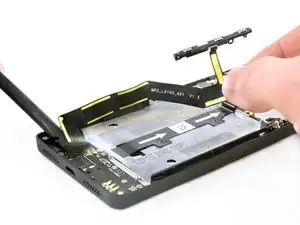

Вы можете использовать лопатку, чтобы ослабить клей другой рукой.

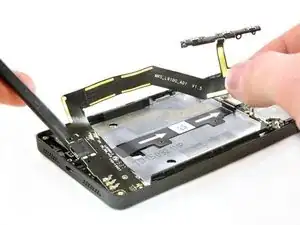

Используйте лопатку, чтобы поддеть дочернюю плату.

Уберите дочернюю плату.
