Замена материнской платы Aquaris M5

Вставьте наконечник инструмента для вскрытия iFixit между задней крышкой и средней рамой телефона.

Хорошее место для начала — между двумя слотами для SIM-карт.

Проведите инструментом для вскрытия вниз по корпусу, чтобы отсоединить пластиковые защёлки, соединяющие заднюю крышку и среднюю раму.

Проведите инструментом для вскрытия обратно к верхней части телефона, чтобы отсоединить все защёлки по краю.

Проведите вдоль угла и верхнего края, чтобы отсоединить также и эти защёлки.

Следите за тем, чтобы не сгибать слишком сильно заднюю крышку, чтобы не сломать некоторые защёлки.

Удерживайте заднюю крышку за ослабленный край.

Аккуратно изогните и подвигайте гибкую заднюю крышку, чтобы отсоединить оставшиеся защёлки.

Снимите заднюю крышку.

Повреждение стикера с индикатором влаги на самой средней винте аннулирует гарантию на телефон.

Открутите десять чёрных 4-мм винтов Phillips #00 со щита материнской платы.

Открутите золотистый 3,4-мм винт Phillips #00 на правой средней стороне щита материнской платы.

Вставьте плоскую сторону лопатки между щитом материнской платы и рамой телефона.

Поверните лопатку, чтобы поднять щит материнской платы.

Снимите щит материнской платы с телефона.

Используйте лопатку, чтобы отсоединить гибкий кабель аккумулятора от материнской платы.

Оттяните язычок на нижней стороне аккумулятора.

Возьмитесь за язычок и потяните его вверх, чтобы извлечь аккумулятор из телефона.

Гибкие плоские кабели могут легко сломаться, будьте очень осторожны.

Используйте инструмент для вскрытия или ноготь, чтобы открыть разъём гибкого плоского кабеля.

Отсоедините кабель гибкого плоского кабеля.

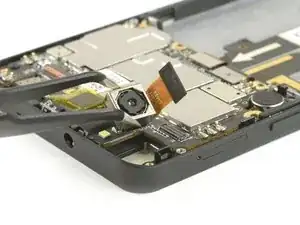

Используйте наконечник лопатки, чтобы поддеть камеру из её посадочного места.

Снимите переднюю камеру.

Используйте плоскую сторону лопатки, чтобы отсоединить гибкий кабель камеры.

Используйте пинцет, чтобы взять камеру и извлечь её из телефона.

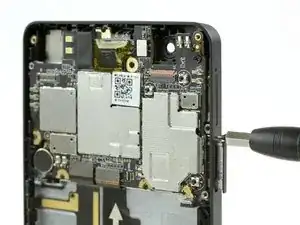

Используйте инструмент для извлечения SIM-карты, чтобы выдвинуть два слота для SIM-карт с одной стороны.

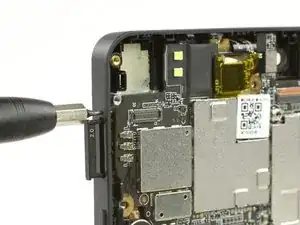

Используйте инструмент для извлечения SIM-карты, чтобы выдвинуть слот для карты micro-SD с другой стороны.

Используйте пинцет, чтобы отключить антенный кабель в правом нижнем углу материнской платы.

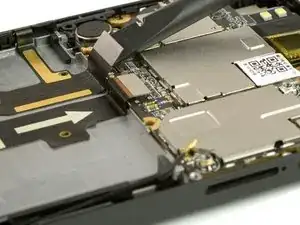

Используйте лопатку для отключения двух гибких кабелей в нижней части материнской платы.

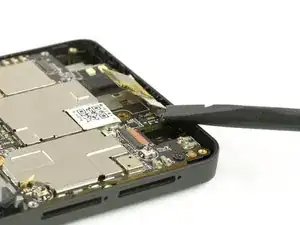

Используйте плоский конец лопатки, чтобы отключить гибкий кабель в верхней части материнской платы.

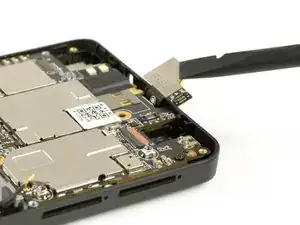

Немного загните кабель за край, чтобы он не мешал при извлечении материнской платы.

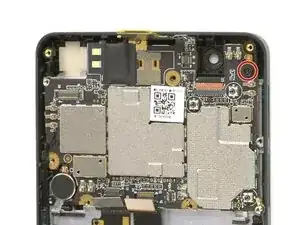

Выкрутите 4-мм винт Phillips #00, который крепит материнскую плату к раме.

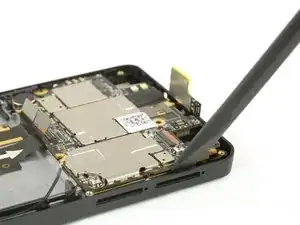

Вставьте плоский конец лопатки между материнской платой и средней рамой.

Лучшее место — справа, рядом с двумя слотами для SIM-карт.

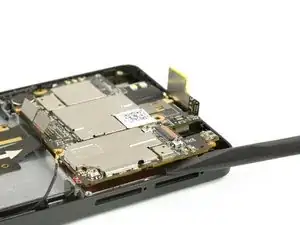

Используйте лопатку, чтобы поддеть материнскую плату.

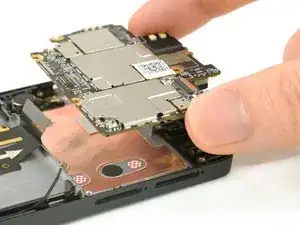

Извлеките материнскую плату из телефона.
