Замена вибромотора Aquaris M5

Вставьте наконечник инструмента для вскрытия iFixit между задней крышкой и средней рамкой телефона.

Хорошее место для начала — между двумя слотами для SIM-карт.

Сдвиньте инструмент по направлению к нижней части телефона, чтобы отщелкнуть пластиковые защёлки, соединяющие заднюю крышку и среднюю рамку.

Просуньте инструмент обратно к верхней части телефона, чтобы отсоединить все защёлки по краю.

Проведите инструментом вокруг угла и вдоль верхнего края, чтобы также отсоединить эти защёлки.

Будьте осторожны, чтобы не перегнуть заднюю крышку слишком сильно — это может привести к поломке некоторых защёлок.

Возьмите заднюю крышку за ослабленный край.

Аккуратно согните и немного поверните гибкую заднюю крышку, чтобы отсоединить оставшиеся защёлки.

Снимите заднюю крышку.

Повреждение индикатора влаги на срединном винте приведёт к потере гарантии телефона.

Выверните десять чёрных винтов 4 мм с крестовой головкой Phillips #00, удерживающих экран защиты материнской платы.

Выверните золотой винт 3,4 мм с крестовой головкой Phillips #00, расположенный на средней правой стороне экрана защиты материнской платы.

Вставьте плоскую сторону лопатки между экраном защиты материнской платы и рамкой телефона.

Поверните лопатку, чтобы приподнять экран защиты материнской платы.

Снимите экран защиты материнской платы с телефона.

С помощью лопатки отсоедините гибкий кабель батареи от материнской платы.

Снимите наклейку со дна батареи.

Возьмите за наклейку и подтяните её, чтобы вынуть батарею из телефона.

Разъёмы гибких плат легко ломаются — будьте предельно осторожны.

Используйте инструмент для вскрытия или ноготь, чтобы открыть FPC-разъём.

Отсоедините кабель FPC-разъёма.

Используйте наконечник лопатки, чтобы поддеть камеру и вынуть её из посадочного места.

Снимите фронтальную камеру.

Используйте плоскую сторону лопатки, чтобы отсоединить гибкий кабель камеры.

С помощью пинцета захватите камеру и выньте её из телефона.

Используйте инструмент для извлечения SIM-карты, чтобы извлечь два слота для SIM-карт с одной стороны.

Используйте инструмент для извлечения SIM-карты, чтобы извлечь слот microSD с другой стороны.

С помощью пинцета отсоедините антенный кабель в правом нижнем углу материнской платы.

С помощью лопатки отсоедините два гибких кабеля в нижней части материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить гибкий кабель в верхней части материнской платы.

Немного загните кабель через край, чтобы он не мешал при извлечении материнской платы позже.

Выверните винт 4 мм с крестовой головкой Phillips #00, удерживающий материнскую плату в рамке.

Вставьте плоский конец лопатки между материнской платой и средней рамкой.

Лучшее место — справа, рядом с двумя слотами для SIM-карт.

Используйте лопатку, чтобы поддеть материнскую плату.

Извлеките материнскую плату из телефона.

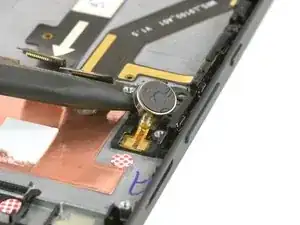

Вставьте наконечник лопатки под вибромотор, чтобы ослабить его от клея.

С помощью пинцета захватите вибромотор и выньте его из телефона.
