Замена задних камер iPhone 12 Pro

Предупреждение: Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два пенталобных винта P2 длиной 6,75 мм на нижнем торце iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте заменяемые уплотнения до выполнения следующих шагов или избегайте попадания жидкости при повторной сборке iPhone без замены уплотнений.

Если лопатка вставлена слишком глубоко, она может повредить устройство. Выполните этот шаг, чтобы пометить лопатку и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете пометить другие углы лопатки разными метками с другими размерами.

В качестве альтернативы прикрепите монету к лопатке в 3 мм от кончика с помощью скотча.

Apple продаёт инструмент Резак клея для безопасного разрезания клея дисплея в их магазине саморемонта.

Если у вашего iPhone разбит экран, удерживайте дальнейшее разрушение осколков и предотвращайте травмы, заклеив стекло.

Наклейте накладывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся лицевая часть не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от выбивающегося стекла во время ремонта.

Если присоска не будет держаться в следующих шагах, сложите прочный кусок ленты (например, алюминиевый или армированный скотч) в ручку и подденьте экран с её помощью.

Если ничего не помогает, вы можете приклеить присоску к экрану супер-клеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски около нижнего края iPhone — одну на передней панели, и одну на задней.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы создать более шероховатую поверхность.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать из положения, немного ослабьте присоски и выровняйте рычаги.

Поддержите iPhone на чем‑то устойчивом, например на твердой книге, чтобы он стоял без помощи рук и параллельно земле; это упростит работу на следующих шагах.

Используйте фен, чтобы нагреть вдоль нижнего края iPhone. Экран должен стать чуть слишком горячим для прикосновения.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Подождите одну минуту, чтобы клей ослабел и образовалась щель для открытия.

Вставьте лопатку под пластиковую рамку экрана, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточную щель, примените больше тепла в эту область и поверните ручку на четверть оборота.

Не закручивайте более чем на четверть оборота за раз и ждите одну минуту между оборотами. Дайте Anti-Clamp и времени выполнить свою работу.

Пропустите следующие три шага.

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone в течение 90 секунд или пока экран не станет чуть слишком горячим для прикосновения.

Никогда не держите фен на одном месте длительное время.

Если вы используете одиночную рукоятку с присоской, приложите её к нижнему краю телефона, избегая самого края стекла.

Подтяните присоску вверх с ровным, постоянным усилием, чтобы создать небольшую щель между экраном и рамкой.

Вставьте лопатку под крутым углом в щель.

Убедитесь, что лопатка вставлена под толстую пластиковую рамку, чтобы не повредить экран. Вы должны увидеть визуальную щель, и лопатка не должна цепляться за что‑либо. Если вы не видите щели, нужно поднять экран сильнее.

Водонепроницающий клей, удерживающий экран, очень прочный; создание начальной щели требует значительной силы. Если вам трудно открыть щель, примените больше тепла и осторожно покачайте экран вверх‑вниз, чтобы ослабить клей, пока не появится достаточно места для инструмента.

Используйте фен, чтобы нагреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Проведите лезвием для вскрытия около нижнего правого угла iPhone, чтобы отделить клей.

Продолжайте вести лезвие вверх по правому краю iPhone до верхнего правого угла.

Не вставляйте лезвие глубже 3 мм, так как вы можете повредить внутренние компоненты.

Оставьте лезвие в верхнем правом углу перед продолжением.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Проведите лезвием вокруг верхнего правого угла iPhone, чтобы отделить верхний клей.

Оставьте лезвие в верхнем левом углу перед продолжением.

Не вставляйте лезвие глубже 3 мм, так как вы можете повредить верхние датчики.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

По левому краю iPhone проходят деликатные кабели. Не вставляйте лезвие здесь, так как вы можете повредить кабели.

Вставьте второе лезвие для вскрытия в нижний левый угол iPhone.

Одновременно проверните оба лезвия, пока защёлки по левому краю не освободятся.

Прикладывайте вращающее усилие постепенно.

Если вам трудно отделить клей, снова нагрейте левый край.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, подняв дисплей с правой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей — он всё ещё соединён несколькими хрупкими ленточными кабелями с платой логики.

Подперните дисплей чем‑то, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

При сборке положите дисплей на место, совместите защёлки вдоль верхнего края и аккуратно надавите на верхний край, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите два винта Y000 длиной 1,1 мм, фиксирующие крышку разъёмов батареи и дисплея.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед тем, как герметизировать дисплей. Обязательно полностью выключите iPhone перед продолжением работ.

Снимите крышку.

Используйте лопатку или чистый ноготь, чтобы приподнять разъём батареи из его гнезда на плате логики.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните разъём от платы логики, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

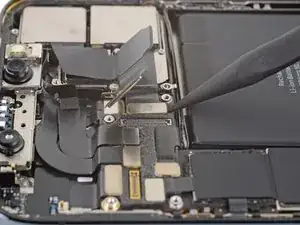

Используйте лопатку или ноготь, чтобы отключить разъём кабеля дисплея.

Чтобы повторно подсоединить такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Используйте лопатку или ноготь, чтобы отключить разъём кабеля дигитайзера.

Если после ремонта какая‑то часть экрана не реагирует на касания, отключите батарею и затем заново вставьте этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

Используйте отвёртку Y000, чтобы вывернуть четыре винта, фиксирующие крышку разъёмов переднего датчика.

Три винта длиной 1,1 мм

Один винт длиной 1,4 мм

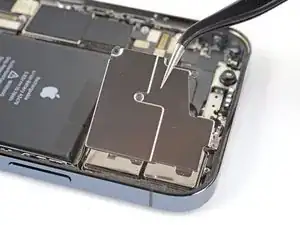

Поднимите крышку с левой стороны, пока небольшой защёлкивающий элемент справа не отщёлкнется.

Снимите крышку.

При сборке сначала вставьте защёлку на правом крае в её паз, затем закройте остальную часть крышки.

Используйте лопатку или ноготь, чтобы отключить разъём кабеля модуля передних датчиков.

Снимите дисплейный модуль.

При повторной сборке остановитесь здесь, если вы хотите заменить водонепроницающий клей по краям дисплея.

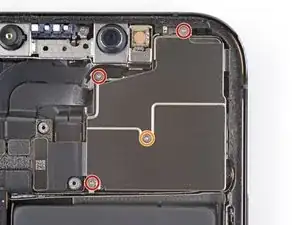

Отвинтите четыре винта, крепящие модуль задней камеры, используя отвёртку Y000.

Три винта длиной 1,6 мм

Один винт 1,4 мм

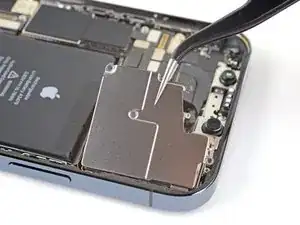

Подденьте крышку камеры с кромки, ближе к плате, и снимите её.

Для установки крышки камеры вставьте защёлку на внешнем крае в соответствующий паз рамки телефона. Затем закройте крышку по петле.

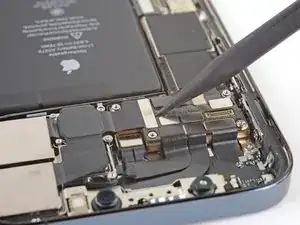

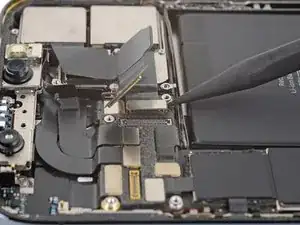

Используйте лопаточку или ноготь, чтобы отсоединить первый разъём кабеля камеры, поддев его и отщёлкнув прямо вверх из гнезда.

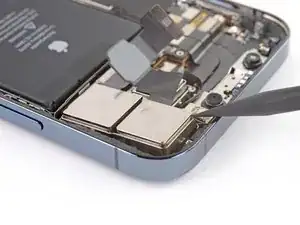

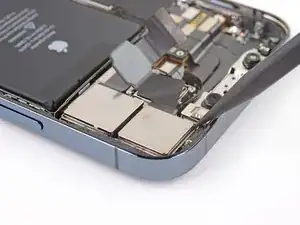

Используйте лопаточку или ноготь, чтобы отсоединить второй разъём кабеля камеры, поддев его и отщёлкнув прямо вверх из гнезда.

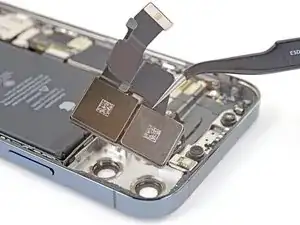

Используйте наконечник лопаточки, чтобы приподнять модуль камеры и вынуть его из iPhone.

Снимите задние камеры.
