Замена фронтальных камер iPhone 12 Pro

Предупреждение: Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Снимите два пятиконечных винта P2 длиной 6,75 мм на нижнем краю iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Имейте заменяющие уплотнения под рукой, прежде чем продолжить этот шаг, или избегайте контакта с жидкостями, если вы собираете iPhone без замены уплотнений.

Если вставить инструмент слишком глубоко, пластина для вскрытия может повредить устройство. Следуйте этому шагу, чтобы отметить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте пластину для вскрытия перманентным маркером.

Вы также можете отметить другие углы пластины разными измерениями.

Альтернативно, приклейте монету к пластине на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине саморемонта.

Если у вашего iPhone треснул экран, заклейте стекло, чтобы предотвратить дальнейшее разрушение и защитить себя от травм во время ремонта.

Наклейте полоски прозрачной упаковочной ленты с перекрытием поверх экрана iPhone, пока вся лицевая часть не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не приклеивается в следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану супер-клеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите следующие три шага для альтернативного метода.

Для полных инструкций по использованию Anti-Clamp ознакомьтесь с этим руководством.

Вытащите синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски близко к нижнему краю iPhone — одну на передней стороне, другую на задней.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту для создания более сцепляемой поверхности.

Подвиньте синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, ослабьте присоски слегка и выровняйте рычаги.

Поддержите iPhone на чем‑то твёрдом, например на переплёте книги, чтобы он стоял без рук и был параллелен земле; это упростит работу в следующих шагах.

Используйте фен, чтобы прогреть нижний край iPhone. Экран должен быть слегка слишком горячим на ощупь.

Для полных инструкций по использованию фена ознакомьтесь с этим руководством.

Подождите одну минуту, чтобы клей немного ослаб и образовался зазор для открытия.

Вставьте пластину для вскрытия под пластиковую окантовку экрана, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, нагрейте область сильнее и поверните ручку на четверть оборота.

Не крутите больше чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу.

Пропустите следующие три шага.

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим на ощупь.

Никогда не оставляйте фен надолго на одном месте.

Если вы используете одиночную присоску, прикрепите её к нижнему краю телефона, избегая самого края стекла.

Потяните присоску вверх с уверенным, постоянным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте лопатку для открытия под острым углом в образовавшийся зазор.

Убедитесь, что лопатку вставляют под толстую пластиковую окантовку, чтобы не повредить экран. Должен быть видимы визуальный зазор, и лопатка не должна зацепляться за что-либо. Если вы не видите зазора, нужно приподнять экран сильнее.

Герметичный клей, удерживающий экран на месте, очень прочный; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и осторожно покачивайте экран вверх-вниз, чтобы ослабить клей, пока не появится достаточно зазора для вставки инструмента.

Используйте фен, чтобы нагреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Проведите лопаткой для открытия по нижнему правому углу iPhone, чтобы отделить клей.

Продолжайте вести лопатку вверх по правому краю iPhone, пока не дойдёте до верхнего правого угла.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить внутренние компоненты.

Оставьте лопатку в верхнем правом углу перед продолжением.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Проведите лопаткой для открытия по верхнему правому углу iPhone, чтобы отделить верхний клей.

Оставьте лопатку в верхнем левом углу перед продолжением.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить верхние датчики.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

По левому краю iPhone проходят чувствительные кабели. Не вставляйте здесь лопатку, так как вы можете повредить кабели.

Вставьте вторую лопатку для открытия в нижний левый угол iPhone.

Поверните обе лопатки одновременно, пока защёлки левого края не освободятся.

Применяйте крутящий момент постепенно.

Если вам трудно отделить клей, снова нагрейте левый край.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, подняв дисплей с правой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей пока — он всё ещё соединён несколькими хрупкими ленточными кабелями с платой логики.

Подперните дисплей о чем‑то, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

При сборке положите дисплей на место, совместите защёлки по верхнему краю и аккуратно прижмите верхний край, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не деформированы.

Удалите два винта Y000 длиной 1,1 мм, крепящих крышку разъёмов батареи и дисплея.

Во время этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции до окончательного закрепления дисплея. Перед продолжением убедитесь, что iPhone полностью выключен.

Снимите крышку.

Используйте лопатку или чистый ноготь, чтобы приподнять контакт батареи из его гнезда на плате логики.

Старайтесь не повредить чёрную силиконовую уплотнительную прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните контакт от платы логики, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте лопатку или ноготь, чтобы отсоединить разъём шлейфа дисплея.

Чтобы снова подключить такие нажимные разъёмы, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Используйте лопатку или ноготь, чтобы отсоединить разъём шлейфа дигитайзера.

Если после ремонта часть экрана не откликается на прикосновения, отключите батарею и заново установите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

Используйте отвёртку Y000, чтобы убрать четыре винта, крепящие крышку разъёма переднего датчика.

Три винта длиной 1,1 мм

Один винт длиной 1,4 мм

Поднимите крышку слева вверх, пока маленькая защёлка справа не отщёлкнется.

Снимите крышку.

При сборке вставьте защёлку на правом краю в её паз первой, затем задвиньте остальную часть крышки на место.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля переднего сенсорного блока.

Снимите модуль дисплея.

При сборке остановитесь здесь, если вы хотите заменить водоотталкивающий клей по краям дисплея.

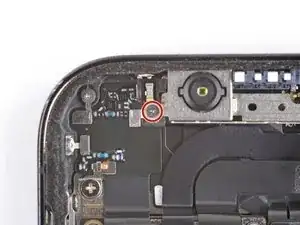

Отвинтите винт длиной 1 мм, фиксирующий блок фронтальной камеры, крестообразной отверткой Y000.

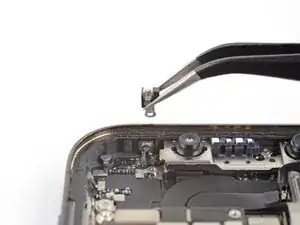

Поднимите и снимите кронштейн фронтальной камеры.

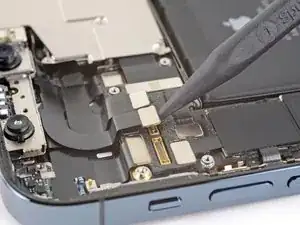

Используйте лопатку или ноготь, чтобы отсоединить кабель проектора точек Face ID от его разъёма на плате.

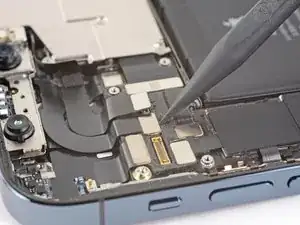

Используйте лопатку или ноготь, чтобы отсоединить кабель датчика Face ID от его разъёма на плате.

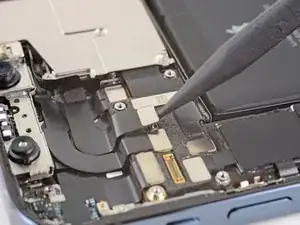

Осторожно отодвиньте разъёмы кабелей Face ID от платы, чтобы получить доступ к разъёму селфи-камеры под ними.

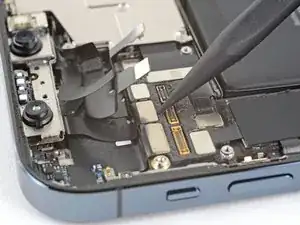

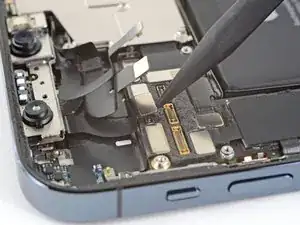

Отсоедините селфи-камеру, поддев её разъём и подняв его вверх.

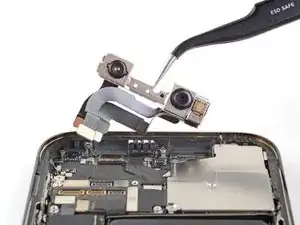

Снимите блок фронтальной камеры.
