Устранение зависания iPhone 12 Pro на логотипе Apple

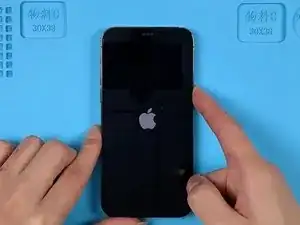

Телефон мог включаться ранее, но после зарядки завис на логотипе Apple при запуске.

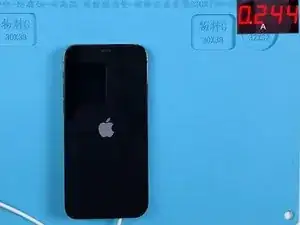

Отключите все шлейфы, кроме шлейфа питания. Подключите дисплей и шлейф питания. Телефон по-прежнему зависает на логотипе Apple. Следовательно, можно исключить неисправность других шлейфов. Подтверждается, что зависание на логотипе вызвано неисправностью материнской платы. Ток загрузки останавливается примерно на 240 мА.

Поскольку ток останавливается примерно на 240 мА и телефон зависает на логотипе после зарядки, мы можем сузить область неисправности до цепи зарядки по USB. USB-контроллер находится в самом начале цепи зарядки по USB. Далее попробуем заменить USB-контроллер.

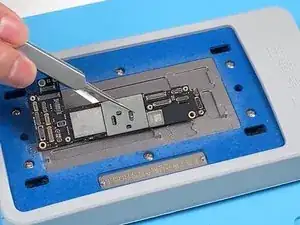

Поместите материнскую плату на нагревательную платформу, установленную на 200 °C. Подключите вертикальную фен-горелку, нагревая плату до 330 °C. Подденьте плату лопаткой для поддевания во время нагрева. Когда плата ослабнет, снимите её пинцетом.

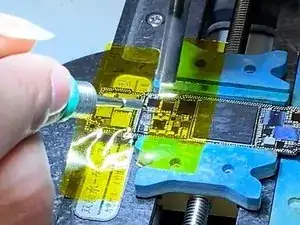

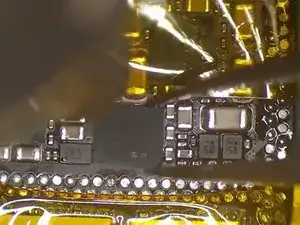

Закрепите плату в держателе. Нанесите пасту флюса на USB-контроллер. Нагревайте USB-контроллер феном при 340 °C и воздушном потоке 3. Подденьте USB-контроллер пинцетом во время нагрева. Если он ослабнет, извлеките его.

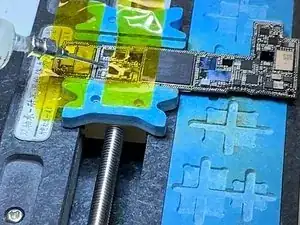

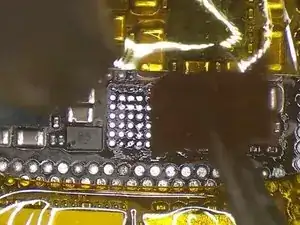

Удалите припой с контактных площадок паяльником при 365 °C и феном при 340 °C. Повторно очистите припой с контактных площадок лентой для впитывания припоя.

Нанесите пасту флюса на контактные площадки. Совместите новый USB-контроллер. Нагрейте для припайки USB-контроллера феном при 340 °C. Удалите излишки припоя с контактных площадок паяльником при 365 °C и лентой для припоя. Очистите припой на контактных площадках сигнальной платы тем же методом. Очистите контактные площадки очистителем для печатных плат.

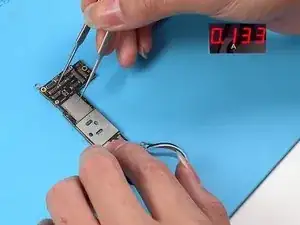

Далее установите материнскую плату в испытательный стенд. Подключите шлейф питания и экран. Инициируйте запуск устройства с помощью пинцета. Телефон можно включить.

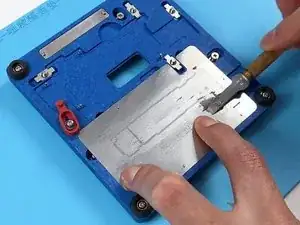

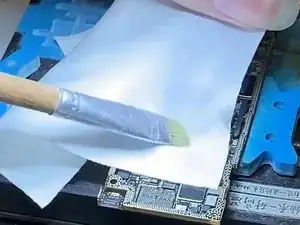

Затем необходимо выполнить перебаллку сигнальной платы. Закрепите сигнальную плату на платформе для перебаллки. Установите трафарет для перебаллки на место. Равномерно нанесите слой припойной пасты.

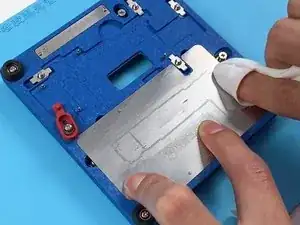

Удалите излишки припойной пасты и снимите трафарет для перебаллки.

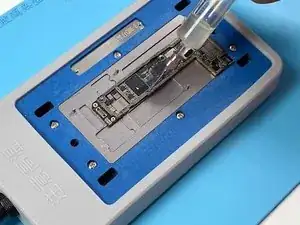

Поместите сигнальную плату на нагревательную платформу, установленную на 160 °C, для нагрева. После формирования шариков припоя охладите плату. Нанесите пасту флюса на контактные площадки. Совместите материнскую плату с сигнальной платой.

Продолжайте нагрев для рекомбинации плат. Снимите материнскую плату после примерно 2 минут нагрева. После остывания подключите материнскую плату к шлейфу питания. Инициируйте запуск с помощью пинцета. Прыжок тока при загрузке в норме.

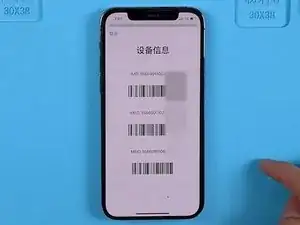

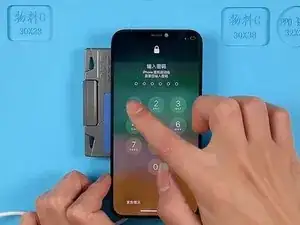

Затем установите материнскую плату на место. Телефон можно включить. Также виден номер IMEI. Неисправность устранена.
