Замена задних камер Google Pixel 8a (широкоугольной и ультраширокоугольной)

Это руководство по ремонту подготовлено сотрудниками iFixit и не поддержано компанией Google. Узнайте больше о наших руководствах по ремонту здесь.

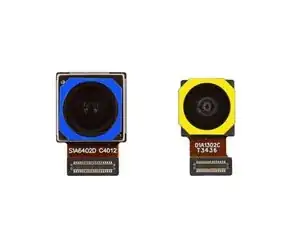

Следуйте этому руководству, чтобы заменить широкоугольную, ультраширокоугольную или обе задние камеры в вашем Google Pixel 8a.

Поскольку клей для задней камеры уже установлен в новом корпусе модуля камеры, вам потребуется снять обе камеры и иметь новый корпус модуля, чтобы заменить любую из камер.

Вам может понадобиться заменить задние камеры, если они не фокусируются или не стабилизируют изображение должным образом, либо если объектив повреждён трещинами или царапинами.

Для завершения этой замены вам потребуются заменяющиеся уплотнительные ленты для задней крышки и блока вспышки, а также запасной корпус модуля задней камеры.

Примечание: Любой ремонт может повлиять на водозащиту вашего телефона. Сохранение водозащиты после ремонта будет зависеть от того, насколько тщательно вы повторно нанесёте уплотнительную ленту задней крышки.

Шаг 1

Перед началом ремонта разрядите батарею вашего Pixel до уровня ниже 25%. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите от телефона все кабели.

Полностью выключите телефон.

Нажмите одновременно кнопки питания и увеличения громкости, чтобы вызвать меню выключения.

Шаг 2

Сильно вставьте инструмент для извлечения SIM‑лотка, биту или распрямлённую скрепку в отверстие лотка SIM на левой грани телефона, пока лоток не выдвинется.

Извлеките лоток SIM‑карты.

Шаг 3

Задняя крышка закреплена клеем по периметру и около камер. Чтобы не повредить внутренние компоненты телефона, учтите следующее:

Если не указано иначе, не вставляйте инструмент глубже 3 мм (ширина плоской части инструмента) вдоль краёв.

Не вставляйте инструмент под края выступа камеры.

Шаг 4

Ваш инструмент для поддевания имеет плоский и изогнутый конец. В процессе открытия используйте плоский конец и держите инструмент под углом так, чтобы его острая кромка была направлена вверх.

Вставьте кромку инструмента между задней крышкой и рамкой, начиная с острого угла инструмента, чтобы помочь разъединить клей.

Шаг 5

Проведите инструментом вдоль нижнего края, чтобы отделить клей, удерживающий заднюю крышку.

Шаг 6

Проведите инструментом по нижнему правому углу и вверх по правому краю, остановившись у основания выступа камеры.

Уберите инструмент из‑под задней крышки.

Шаг 7

Вставьте инструмент под верхний правый угол задней крышки, сразу над выступом камеры.

Проведите инструментом вдоль верхнего края, остановившись у верхнего левого угла сразу над выступом камеры.

Уберите инструмент из‑под задней крышки.

Шаг 8

Вставьте инструмент под левый край задней крышки, чуть ниже выступа камеры.

Проведите инструментом вниз по левому краю, чтобы отделить клей.

Шаг 9

Полоска клея над выступом камеры фиксирует верхний край задней крышки.

Вставьте открывающую медиатр для вскрытия под верхний левый угол задней крышки до тех пор, пока кончик не окажется близко к верхнему краю выступа камеры.

Вы можете вставлять медиатр дальше, чем на 3 мм вдоль верхнего края.

Проведите медиатром вправо, останавливаясь у правого края камер.

Шаг 10

Последняя полоска клея под выступом камеры удерживает заднюю крышку.

Вставьте плоский край медиатра под заднюю крышку, прямо под выступом камеры.

Вставьте второй медиатр в том же месте с противоположной стороны.

Шаг 11

Подденьте одновременно обеими медиатрами и применяйте постоянное давление, чтобы отделить последний участок клея, фиксирующего заднюю крышку.

Осторожно, не гните заднюю крышку. Если клей упирается, покрутите крышку из стороны в сторону, чтобы дополнительно ослабить клей.

Если клей не отделяется, можно слегка нагреть заднюю крышку прямо под выступом камеры феном или iOpener, чтобы размягчить клей.

Шаг 12

Снимите заднюю крышку.

Во время сборки:

Сейчас хорошее время, чтобы протестировать телефон перед окончательной герметизацией. Включите его и убедитесь, что он работает. Затем снова выключите перед продолжением сборки.

Следуйте этому руководству, чтобы нанести новую уплотнительную ленту и установить заднюю крышку.

Шаг 13

Используйте фен, чтобы нагреть вспышку и размягчить клей, фиксирующий её к крышке платы.

Альтернативно можно использовать iOpener или тепловую пушку для подогрева вспышки.

Нагревайте вспышку только до тёплого на ощупь состояния. Батарея и окружающие компоненты чувствительны к воздействию тепла.

Шаг 14

Подденьте медиатором верхний край вспышки и приподнимите, чтобы отделить клей, фиксирующий её к крышке.

Будьте осторожны, чтобы не соскользнуть и не порвать шлейф вспышки — он очень хрупкий.

При сборке следуйте этому руководству для замены клеевых полос вспышки.

Шаг 15

В ходе ремонта отслеживайте каждий винт и убедитесь, что он возвращается на своё место.

Хотя в Pixel 8a используются винты Torx Plus, стандартные биты Torx также подходят. Надавливайте постоянно вниз, чтобы не сорвать шлиц.

Используйте отвертку Torx Plus 3IP, чтобы вывернуть 15 винтов, фиксирующих крышку платы:

Тринадцать винтов длиной 4,3 мм

Два винта длиной 1,9 мм

Шаг 16

Будьте очень осторожны, чтобы не повредить пружинные контакты по периметру телефона. Вставляйте инструмент только в указанных местах.

Вставьте медиатор под нижний правый угол крышки платы и подденьте вверх, чтобы освободить защёлку.

Вставьте кончик лопатки под выемку возле верхнего правого угла крышки платы (сразу под отверстием под винт) и подденьте вверх, чтобы освободить защёлку.

Шаг 17

Медленно приподнимите верхний край крышки платы и протяните через вырез шлейф вспышки.

При сборке протяните шлейф вспышки через вырез, опуская крышку платы на место.

Шаг 18

Снимите крышку платы (на ней подключена катушка беспроводной зарядки).

Шаг 19

Используйте пинцет или пальцы, чтобы снять металлическую крышку на правом торце телефона.

При сборке поместите верхний левый угол крышки под крючок на плате перед её укладыванием на место.

Шаг 20

Это руководство снято на модели Verizon (G8HHN) Google Pixel 8a, у которой есть дополнительный кабель и разъём для 5G mmWave антенны (слева от разъёма батареи). Если у вас модель без mmWave, пропустите шаги, где упоминается кабель антенны.

Шаг 21

Вставьте плоский конец лопатки под правый край пружинного разъёма батареи и подденьте прямо вверх, чтобы отключить его.

Чтобы снова подключить пружинный разъём, совместите его с гнездом и аккуратно нажмите с одной стороны до щелчка, затем нажмите с другой стороны. Может потребоваться несколько попыток для выравнивания разъёма.

Чтобы не повредить компоненты поверхностного монтажа вокруг батареи и разъёмов 5G mmWave, подденьте только в указанных местах.

Шаг 22

Вставьте наконечник лопатки под нижний край пружинного разъёма 5G mmWave антенны и подденьте прямо вверх, чтобы отключить его.

Шаг 23

Используйте отвертку Torx Plus 3IP, чтобы вывернуть винт длиной 4,3 мм, фиксирующий разговорный динамик к раме.

Шаг 24

Поднимите нижний край разговорного динамика и снимите его.

При установке динамика убедитесь, что графитовая плёнка не мешает. Затем вставьте динамик под углом вниз и сдвиньте его к передней части телефона, чтобы прокладка вошла в вырез в рамке.

Шаг 25

Используйте отвертку Torx Plus 3IP, чтобы вывернуть два винта длиной 4,3 мм, фиксирующих корпус антенны.

Шаг 26

Вставьте медиатор под левый край корпуса антенны и подденьте вверх, чтобы освободить защёлки, фиксирующие корпус.

Повторите то же на верхнем крае, чтобы освободить оставшиеся защёлки.

При сборке тщательно прижмите по периметру корпуса, чтобы защёлки вошли в зацепление.

Шаг 27

Поднимите корпус антенны и снимите его.

Шаг 28

Во время повторной сборки:

Если на плате осталась проводящая лента от задней камеры, удалите её пинцетом.

Снимите заменяющую проводящую ленту с её пластиковой подложки.

Аккуратно разместите проводящую ленту так, чтобы она соединяла металлическую язычок в правом нижнем углу корпуса камеры с платой.

Плоским концом лопатки плотно прижмите клейкую поверхность, чтобы закрепить её на камере и плате.

Удалите оставшийся защитный слой.

Шаг 29

Будьте осторожны, не касайтесь линз задней камеры в следующих двух шагах.

Используйте острый конец лопатки или ноготь, чтобы поддеть и отсоединить пресс-разъем прямо над батареей.

Шаг 30

Просуньте кончик пластикового медиатора под правый край кабеля фронтальной камеры и приподнимите, чтобы отстегнуть его.

Если медиатор не проходит под кабелем, слегка подогрейте кабель феном или тепловой пушкой, чтобы размягчить клей под ним.

Шаг 31

Отведите кабели батареи и 5G mmWave в сторону от батареи.

Шаг 32

Будьте крайне осторожны, чтобы не повредить контактные пружинки по краям платы. Вставляйте инструмент только в указанных местах.

Вставьте кончик лопатки под выемку в верхнем правом углу платы и подденьте, чтобы отщёлкнуть плату.

Повторите действие, чтобы отщёлкнуть другую сторону платы, используя выемку слева от камер.

Шаг 33

Плата чувствительна. Следите, чтобы не гнуть её при освобождении нижнего края из рамки.

Перед попыткой снять плату убедитесь, что вы извлекли лоток для SIM-карты.

Поднимите верхний край платы от рамки.

Сдвиньте верхний край платы вправо от рамки, чтобы вырезы платы поднялись над вибромотором и выступами в рамке.

Во время вытаскивания направляйте разъём зарядки, выводя его из углубления в рамке.

Пока что не снимайте плату полностью — она всё ещё соединена с рамкой кабелем экрана.

При сборке толкните плату к нижней части рамки и прижмите разъём зарядки вниз, пока нижний край не сядет заподлицо с выступом в рамке.

Убедитесь, что вспышка, фронтальная камера и пресс-разъём не зажаты под рамкой.

Шаг 34

Плата может выпадать из положения на этом шаге. Удерживайте её устойчиво, но не захватывайте за объективы камер или разъёмы.

Приложите присоску к левой стороне экрана ручкой вниз.

Подоприте левую сторону телефона, чтобы он стоял вертикально.

Если у вас нет присоски, подоприте телефон об твёрдый предмет, например тяжёлую коробку или толстую книгу.

Наклоните плату вниз и уложите её ровно, аккуратно проводя деликатный графитовый лист вокруг кабелей.

Не прикасайтесь к термопрокладкам на нижней стороне платы.

Шаг 35

Будьте очень осторожны, чтобы не проколоть батарею на этом шаге.

Держите одну руку над креплением дисплея при поддевании, так как крепление легко выскочит.

Используйте кончик одной губки угловых пинцетов, чтобы поддеть верхний край скобы кабеля дисплея в центре платы.

Будьте очень осторожны, чтобы не повредить плату под гнездом скобы. Вставляйте пинцет только настолько, чтобы поддеть скобу.

Снимите скобу.

При сборке защёлкните нижний край скобы в её паз на плате и сильно прижмите верхнюю часть, чтобы зафиксировать скобу на месте.

Если скоба кабеля дисплея погнута и не подходит, замените её на новую.

Шаг 36

Вставьте плоский конец лопатки или чистый ноготь под верхний край пресс-разъёма кабеля дисплея и поднимите прямо вверх, чтобы отсоединить его.

Напряжение в этом кабеле усложняет повторное подключение. При необходимости удерживайте «шею» кабеля пинцетом и совместите его с гнездом перед прижатием вниз для фиксации.

Шаг 37

Снимите плату с рамки.

Шаг 38

Если резиновая прокладка переднего датчика осталась на рамке или сместилась, снимите её и отложите в сторону.

При сборке поместите прокладку над передним датчиком на плате, меньший вырез должен быть направлен вверх.

Избегайте прикосновений к датчику пальцами или инструментом.

Шаг 39

При сборке:

Проверьте состояние термопрокладок — они будут на нижней стороне платы или в соответствующем месте на правой стороне рамки.

Если вы повторно используете свою плату и одна из термопрокладок повреждена, снимите старую прокладку, очистите поверхность высококонцентрированным изопропиловым спиртом (свыше 90%) и установите новую прокладку.

Если у вас новая плата и на ней не установлены термопрокладки, установите новые прокладки сейчас.

Шаг 40

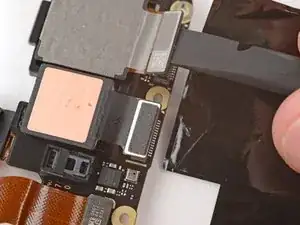

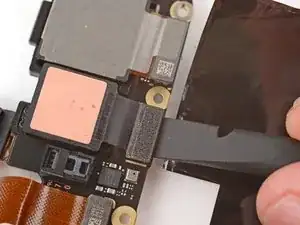

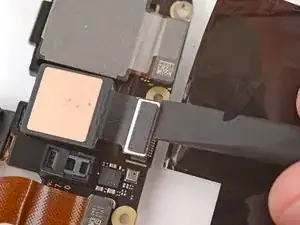

Вставьте плоский конец лопатки под длинную кромку одного из разъемов прижима задней камеры и подденьте вверх, чтобы отсоединить его.

Повторите процесс, чтобы отсоединить другую заднюю камеру.

Шаг 41

Осторожно переверните плату.

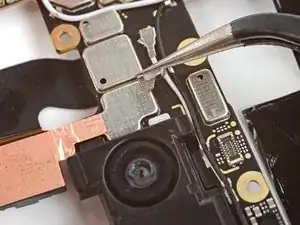

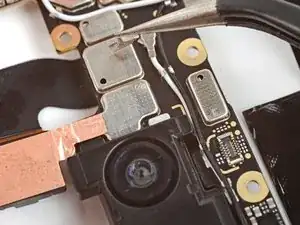

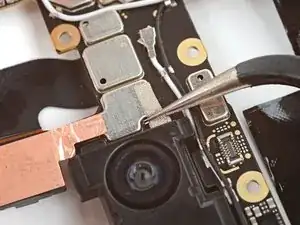

Используйте пинцет, чтобы отодрать и удалить маленький кусочек проводящей ленты с правого края корпуса задней камеры.

Шаг 42

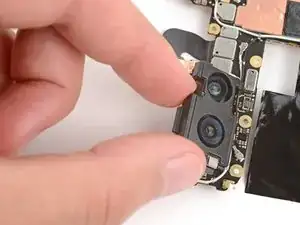

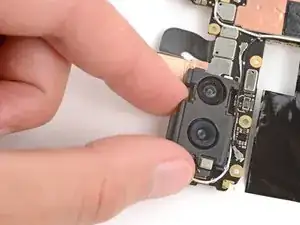

Поднимите и извлеките задние камеры.

Шаг 43

Поскольку клей для задней камеры уже установлен в новом корпусе, вам нужно перенести обе камеры в новый корпус.

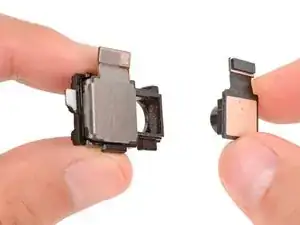

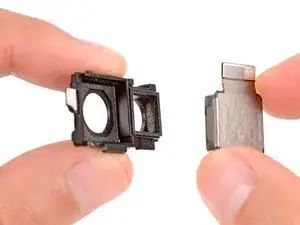

Используйте пальцы, чтобы вытащить обе задние камеры из их корпуса.

Шаг 44

Если вы заменяете обе камеры, этот шаг можно пропустить.

Используйте пинцет, чтобы снять клей с той камеры, которую вы не заменяете.

Шаг 45

Если на ваших запасных задних камерах есть защитные крышки объективов, снимите их.

Шаг 46

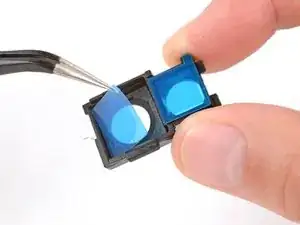

Снимите обе защитные пленки с запасного корпуса задней камеры.

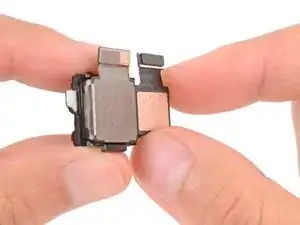

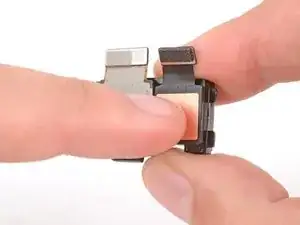

Плотно прижмите обе камеры к корпусу, чтобы закрепить их клеем — шлейфы должны располагаться вдоль длинной кромки, ближайшей к металлической защелке.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке, начиная с этого шага.

Чтобы запустить диагностический тест с помощью встроенного инструмента Pixel Diagnostic, нажмите здесь.

Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.

Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
