Замена логической платы Google Pixel 8a
Данное руководство по ремонту написано сотрудниками iFixit и не одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.
Следуйте данному руководству, чтобы заменить логическую плату в вашем Google Pixel 8a.

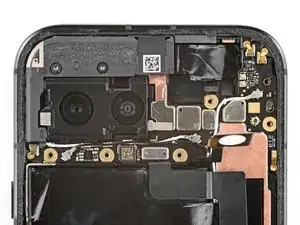

Логическая плата включает встроенные в экран передние датчики, порт USB-C для зарядки, слот для лотка SIM-карты и нижний микрофон.
Для завершения этого ремонта потребуется новый клей для задней крышки и вспышки.
Примечание: Любой ремонт может нарушить водонепроницаемость телефона. Сохранение водонепроницаемости после ремонта зависит от того, насколько качественно вы нанесёте клей на заднюю крышку.
Шаг 1

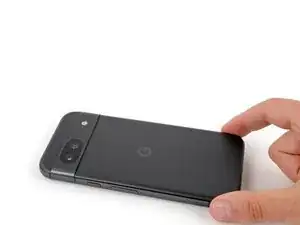

Перед началом ремонта полностью разрядите аккумулятор Pixel до уровня ниже 25%. Повреждённый заряженный литий-ионный аккумулятор может воспламениться.

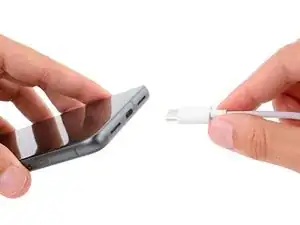

Отключите все кабели от телефона.

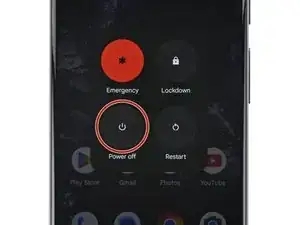

Полностью выключите телефон.

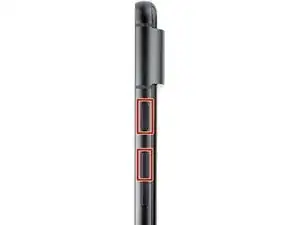

Одновременно нажмите кнопку питания и кнопку увеличения громкости, чтобы вызвать меню выключения.
Шаг 2

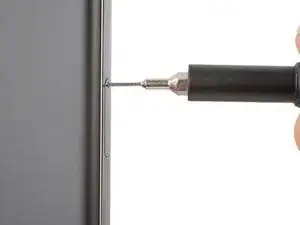

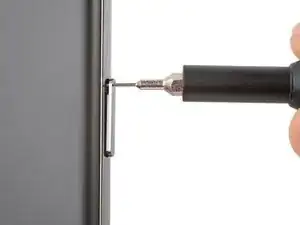

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в отверстие для лотка SIM-карты на левом торце телефона и слегка нажмите, пока лоток не выйдет.

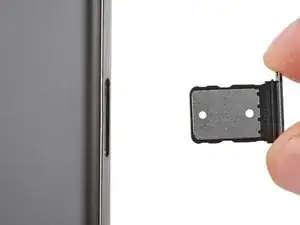

Извлеките лоток для SIM-карты.
Шаг 3


Задняя крышка закреплена клеем по периметру и в области камер. Чтобы не повредить внутренние компоненты телефона, обратите внимание на следующее:
Если не указано иное, не вставляйте инструмент глубже 3 мм (ширины плоского участка открытия инструмента) по краям крышки.
Не вставляйте инструмент под края выступа камеры.
Шаг 4

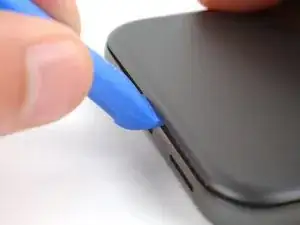

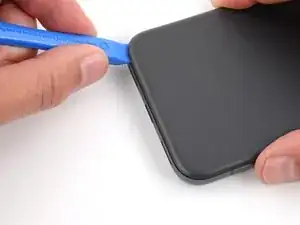

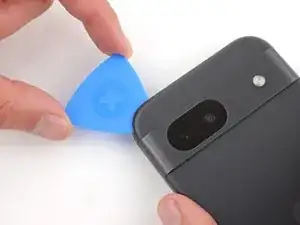

У вашего инструмента для вскрытия есть плоский и изогнутый конец. Во время процедуры открывания используйте плоский конец, наклоняя его так, чтобы острый край инструмента был направлен вверх.

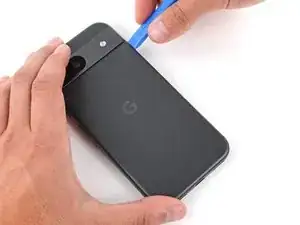

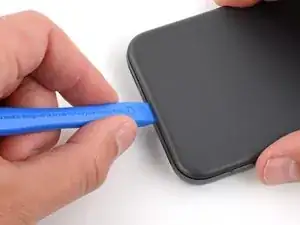

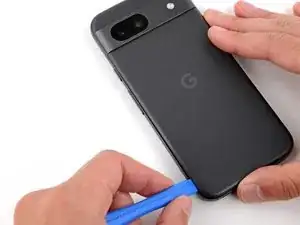

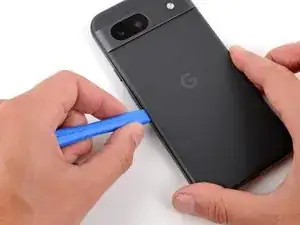

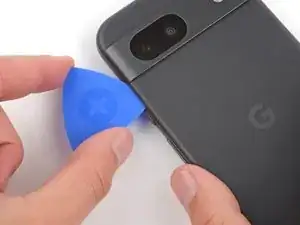

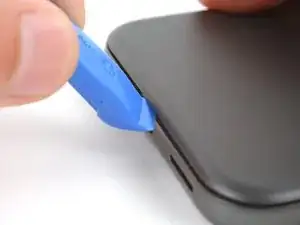

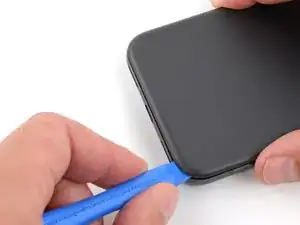

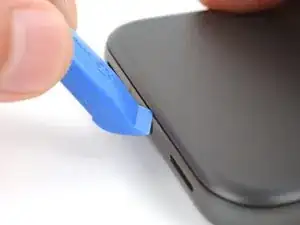

Вставьте край инструмента для вскрытия между задней крышкой и рамкой, начиная с острого угла инструмента, чтобы облегчить отделение клея.
Шаг 5

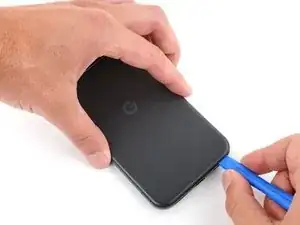

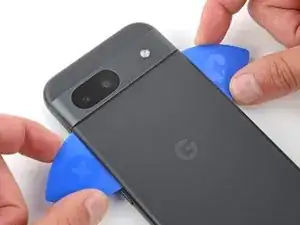

Проведите инструментом для вскрытия вдоль нижнего края, отделяя клей, который удерживает заднюю крышку.
Шаг 6

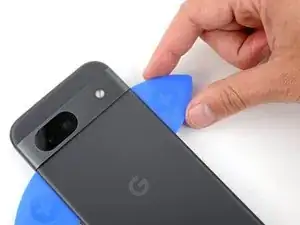

Проведите инструментом для вскрытия вокруг нижнего правого угла и вверх вдоль правого края, остановившись внизу выступа камеры.
Достаньте инструмент из-под задней крышки.
Шаг 7

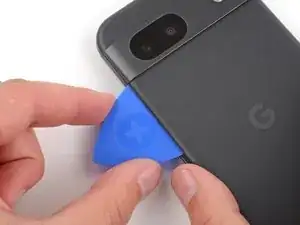

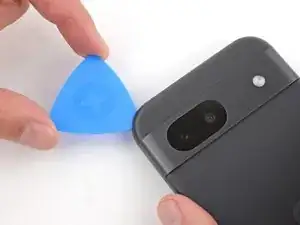

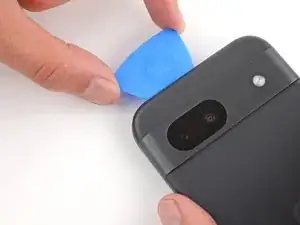

Вставьте инструмент для вскрытия под верхний правый угол задней крышки, чуть выше выступа камеры.
Проведите инструментом для вскрытия вдоль верхнего края, остановившись в верхнем левом углу, сразу над выступом камеры.
Достаньте инструмент из-под задней крышки.
Шаг 8

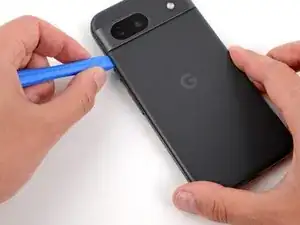

Вставьте инструмент для вскрытия под левый край задней крышки, непосредственно под выступом камеры.
Проведите инструментом для вскрытия вниз по левому краю, отделяя клей.
Шаг 9


Полоса клея над выступом камеры фиксирует верхний край задней крышки.

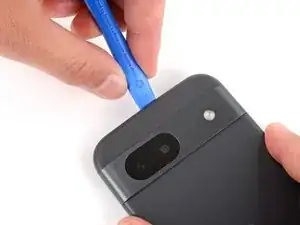

Вставьте отвёртку для вскрытия под верхний левый угол задней крышки, пока её кончик не окажется рядом с верхним краем выступа камеры.
Вдоль верхнего края можно вставить отвёртку для вскрытия глубже 3 мм.

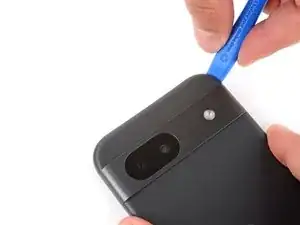

Сдвиньте отвёртку вправо, остановившись, когда достигните правого края камер.
Шаг 10


Последняя полоса клея под выступом камеры крепит заднюю крышку.

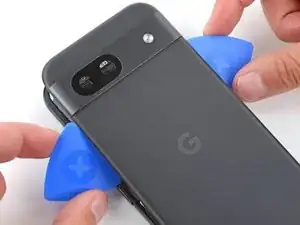

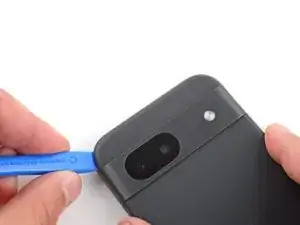

Вставьте плоский край отвёртки для вскрытия под заднюю крышку, непосредственно под выступом камеры.
Вставьте вторую отвёртку для вскрытия в то же место, но с другой стороны.
Шаг 11

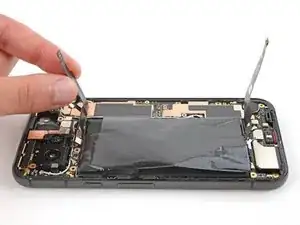

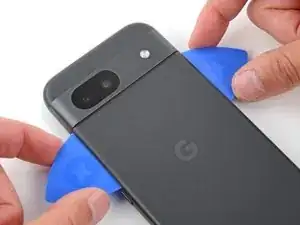

Одновременно подденьте обеими отвёртками, прилагая постоянное усилие, чтобы отделить последний участок клея, фиксирующего заднюю крышку.
Не допускайте изгиба задней крышки. Если клей плохо отделяется, слегка проверните крышку из стороны в сторону, чтобы дополнительно ослабить его.
Если клей не отделяется, можно слегка нагреть заднюю крышку под выступом камеры с помощью фена или iOpener, чтобы размягчить клей.
Шаг 12

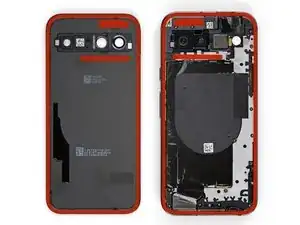

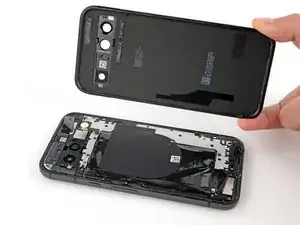

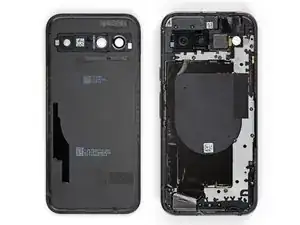

Снимите заднюю крышку.
При сборке:
Сейчас самое подходящее время проверить работоспособность телефона перед установкой крышки. Включите его и убедитесь, что всё работает. Затем снова выключите перед продолжением сборки.
Следуйте данному руководству, чтобы нанести новый клей и установить заднюю крышку.
Шаг 13

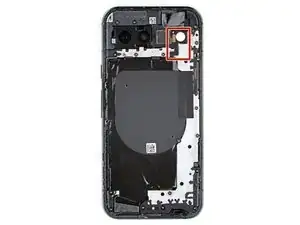

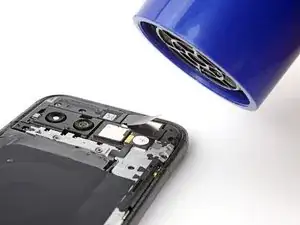

Воспользуйтесь феном, чтобы нагреть вспышку и размягчить клей, удерживающий её на крышке платы.
В качестве альтернативы можно использовать iOpener или тепловую пушку для нагрева вспышки.
Нагревайте вспышку только до теплого на ощупь состояния. Аккумулятор и окружающие компоненты чувствительны к перегреву.
Шаг 14

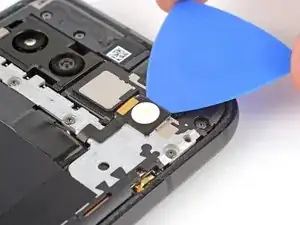

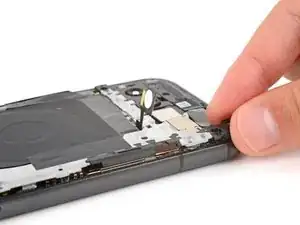

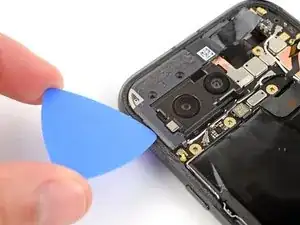

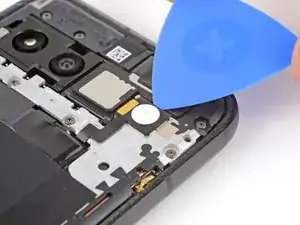

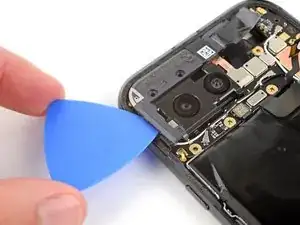

Подведите инструмент под верхний край вспышки и приподнимите, чтобы отсоединить её от крышки.
Будьте осторожны, чтобы не соскользнуть и не порвать кабель вспышки, так как он очень хрупкий.
При сборке следуйте этой инструкции, чтобы заменить клейкие крепления вспышки.
Шаг 15

Во время ремонта внимательно отслеживайте каждый винт и убедитесь, что он установлен обратно туда, откуда был снят.
Хотя в Pixel 8a используются винты Torx Plus, подойдут и стандартные биты Torx. Убедитесь, что прикладываете постоянное усилие вниз, чтобы не сорвать резьбу.

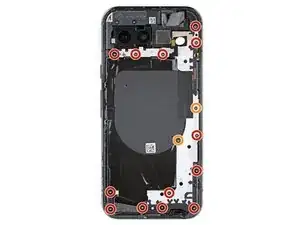

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить 15 винтов, удерживающих крышку платы:
Тринадцать винтов длиной 4,3 мм
Два винта длиной 1,9 мм
Шаг 16


Очень осторожно обращайтесь с пружинистыми контактами по периметру телефона. Вставляйте инструмент только в тех местах, где указано.

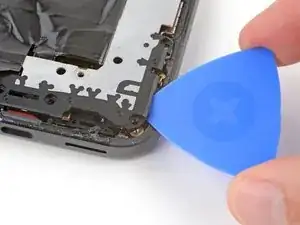

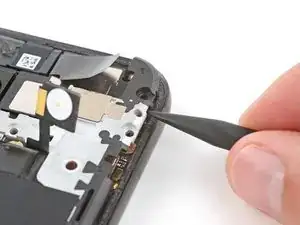

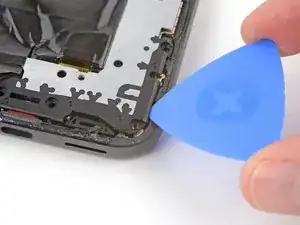

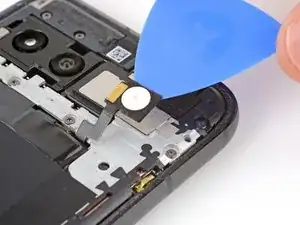

Вставьте инструмент под нижний правый угол крышки платы и подденьте, чтобы освободить защёлку.
Вставьте конец лопатки в выемку около верхнего правого угла крышки платы (прямо под отверстием для винта) и подденьте, чтобы освободить защёлку.
Шаг 17


Медленно поднимите верхний край крышки платы и протяните вспышку через её вырез.
При сборке протягивайте вспышку через вырез, опуская крышку платы на место.
Шаг 18

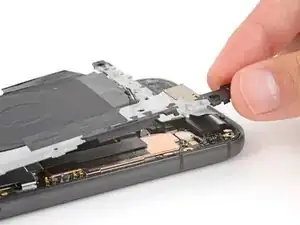

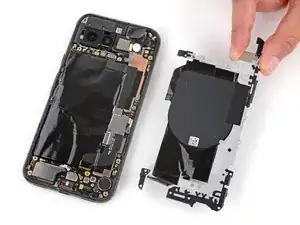

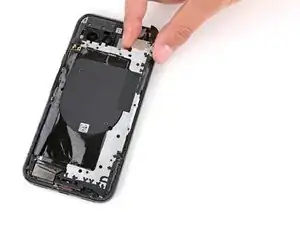

Снимите крышку платы (к ней подключён модуль беспроводной зарядки).
Шаг 19

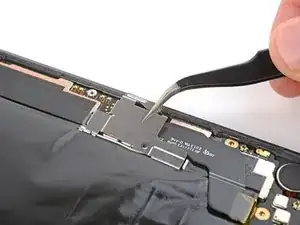

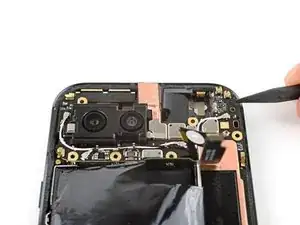

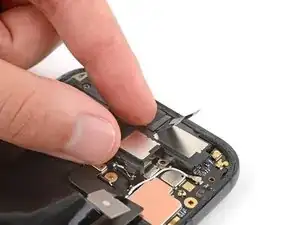

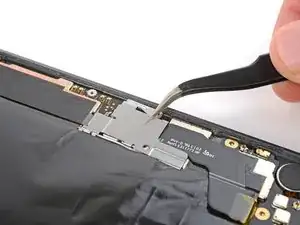

Используя пинцет или пальцы, снимите металлическую крышку с правого края телефона.
При сборке перед установкой убедитесь, что верхний левый угол крышки находится под выступом на плате.
Шаг 20

Данная инструкция разработана для Verizon-модели (G8HHN) Google Pixel 8a, которая оснащена дополнительным кабелем и разъёмом для антенны 5G mmWave (слева от разъёма аккумулятора). Если у Вас модель без mmWave, пропускайте все шаги, где упоминается кабель антенны.
Шаг 21

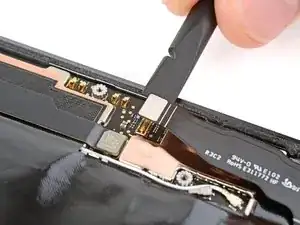

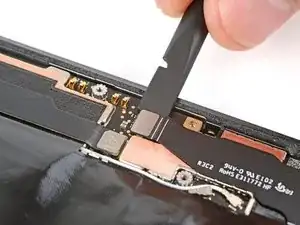

Вставьте плоский конец лопатки под правый край контактной площадки аккумулятора и подденьте строго вверх, чтобы отключить её.
Чтобы подключить контактную площадку, аккуратно установите её над разъёмом и нажмите сначала на одну сторону, пока она не защёлкнется, затем на другую сторону. Возможно, потребуется несколько попыток для правильного позиционирования.
Во избежание повреждения компонентов, установленных на поверхности, поддевайте только в тех местах, где указано.
Шаг 22

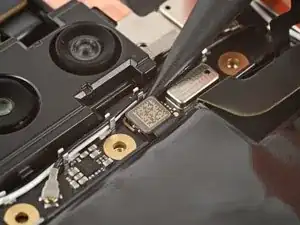

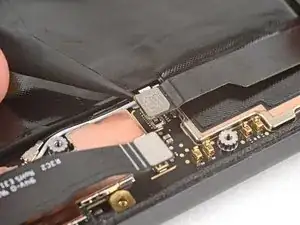

Вставьте кончик лопатки под нижний край контактной площадки антенны 5G mmWave и подденьте строго вверх, чтобы отключить её.
Шаг 23

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить винт длиной 4,3 мм, крепящий динамик-излучатель к корпусу.
Шаг 24

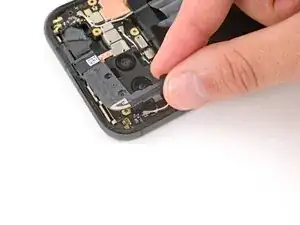

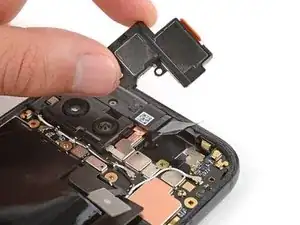

Приподнимите нижний край динамика-излучателя и снимите его.
При установке динамика во время сборки убедитесь, что графитовая пластина не мешает. Затем вставьте динамик под наклоном вниз и продвиньте его к передней части телефона, чтобы уплотнитель вошёл в вырез корпуса.
Шаг 25

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 4,3 мм, крепящих корпус антенны.
Шаг 26

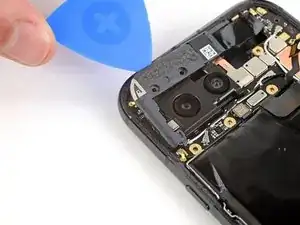

Вставьте инструмент под левый край корпуса антенны и подденьте, чтобы освободить защёлки.
Повторите операцию вдоль верхнего края, чтобы освободить оставшиеся защёлки.
При сборке плотно прижмите корпус по периметру, чтобы защёлки надёжно зафиксировались.
Шаг 27


Приподнимите корпус антенны и снимите его.
Шаг 28


При сборке:

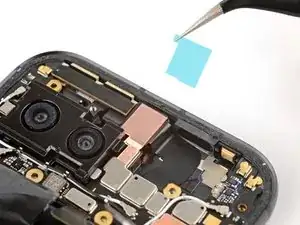

Если на плате логики осталась какая-либо токопроводящая лента задней камеры, с помощью пинцета удалите её.

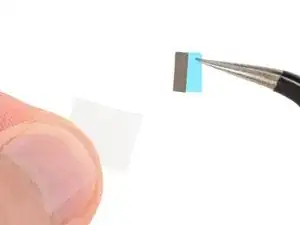

Снимите токопроводящую ленту-заменитель с пластиковой подложки.

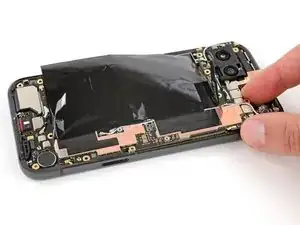

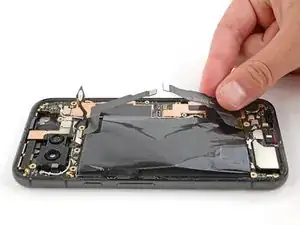

Аккуратно разместите токопроводящую ленту так, чтобы она соединяла металлический язычок в нижнем правом углу корпуса камеры с платой логики.
Плоским концом лопатки плотно прижмите клейкое покрытие, зафиксировав ленту на камере и плате логики.
Снимите оставшуюся защитную плёнку.
Шаг 29


При сборке:
Если на плате логики осталась медная лента фронтальной камеры, с помощью пинцета удалите её.
Нажмите пальцем, чтобы зафиксировать фронтальную камеру в её посадочном месте.

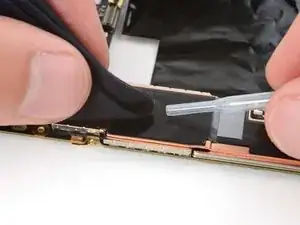

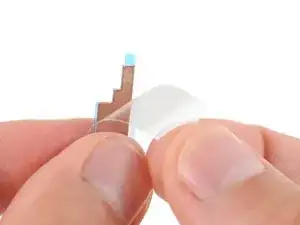

Снимите большую прозрачную защитную плёнку с медной ленты фронтальной камеры, чтобы оголить клеевой слой.

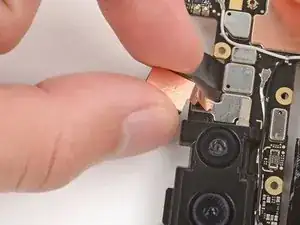

Аккуратно прикрепите медную ленту к камере так, чтобы узкий конец был направлен вниз, к нижней части телефона.
Плоским концом лопатки плотно прижмите клейкое покрытие, зафиксировав ленту на камере и плате логики.
Снимите обе оставшиеся защитные плёнки с медной ленты.
Шаг 30

Будьте осторожны: не касайтесь объектива задней камеры в течение следующих двух шагов.

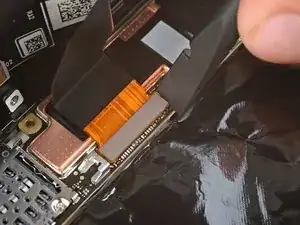

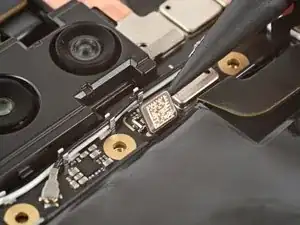

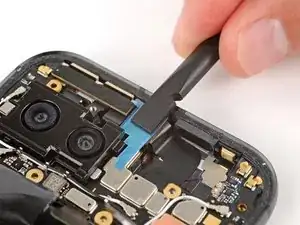

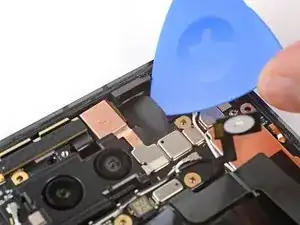

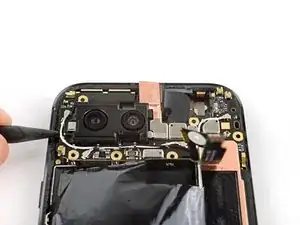

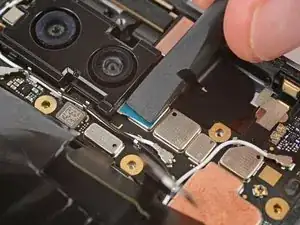

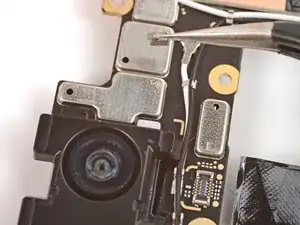

Используйте острый конец лопатки или ноготь, чтобы поддеть и отсоединить шлейф-разъём чуть выше аккумулятора.
Шаг 31

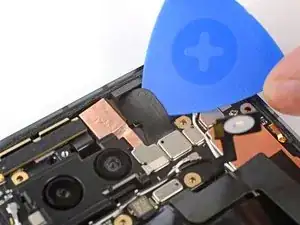

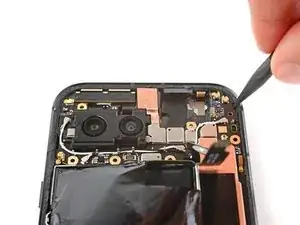

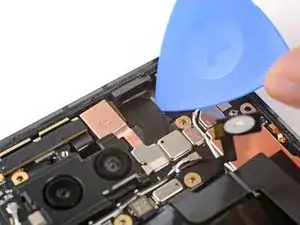

Вставьте кончик инструмента для вскрытия под правый край шлейфа фронтальной камеры и приподнимите его, чтобы отсоединить.
Если инструмент не может пройти под шлейф, аккуратно нагрейте его с помощью фена или теплового пистолета, чтобы размягчить клейкое соединение.
Шаг 32

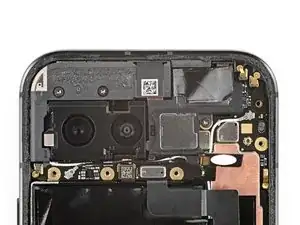

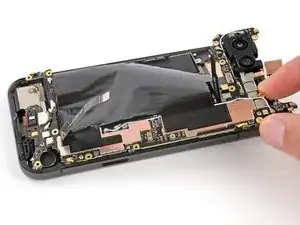

Отведите в сторону шлейфы аккумулятора и 5G mmWave, чтобы они не мешали работе с аккумулятором.
Шаг 33


Плата логики хрупкая. Будьте предельно осторожны и не повредите пружинные контакты по её краям. Вставляйте инструмент только в указанных местах.
Вставьте кончик лопатки под вырез в верхнем правом углу платы логики и поднимите её, чтобы отсоединить от защёлок.
Повторите ту же операцию, чтобы отсоединить другую сторону платы, используя вырез слева от камер.
Шаг 34


Плата логики очень хрупкая. Будьте осторожны, не изгибайте её при освобождении нижнего края от рамки.
Перед тем как извлекать плату, убедитесь, что извлекли лоток SIM-карты.

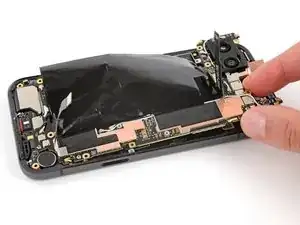

Приподнимите верхний край платы логики от рамки.
Сдвиньте верхний край платы логики вправо, чтобы вырезы на плате прошли над вибромотором и выступами рамки.
По мере сдвига проводите порт зарядки из его посадочного места в рамке.
Не извлекайте плату логики полностью, так как она всё ещё соединена с рамкой шлейфом экрана.
При сборке задвиньте плату логики к нижней части рамки и нажмите порт зарядки вниз, пока нижний край не совместится с выступом рамки.
Убедитесь, что вспышка, фронтальная камера и шлейф-разъём не защемлены под рамкой.
Шаг 35


Плата логики может сдвинуться при выполнении этого шага. Удерживайте её, но не беритесь за объективы камер или разъёмы.

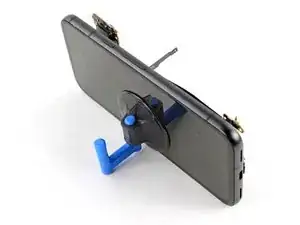

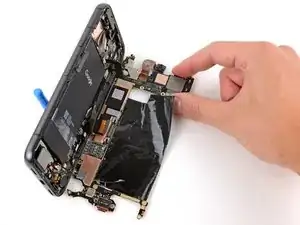

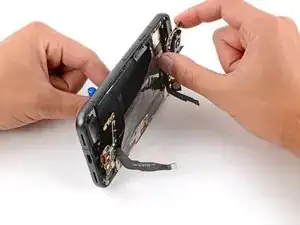

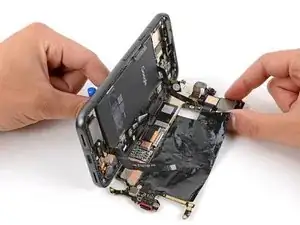

Установите присоску на левой стороне экрана, направив ручку вниз.
Поднимите левую часть телефона, чтобы он стоял вертикально.
Если у вас нет присоски, установите телефон, оперев его о прочный предмет, например тяжёлую коробку или толстую книгу.

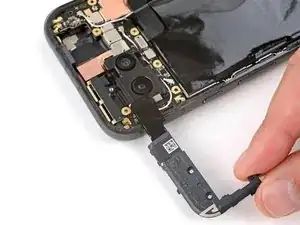

Наклоните плату логики вниз и уложите её ровно, аккуратно направляя хрупкий графитовый лист вокруг шлейфов.
Не касайтесь термопрокладок на нижней стороне платы логики.
Шаг 36

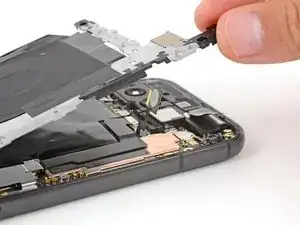

Будьте очень осторожны, чтобы не проколоть аккумулятор на этом этапе.
При поддёвании кронштейна держите одну руку над ним, поскольку он может внезапно выскочить.

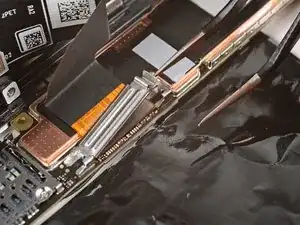

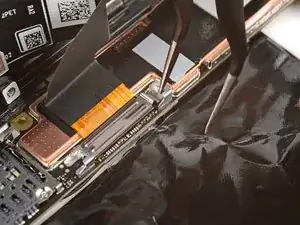

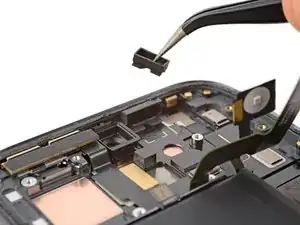

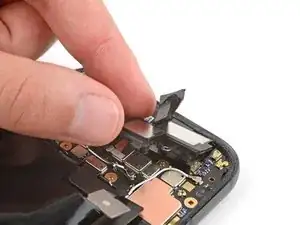

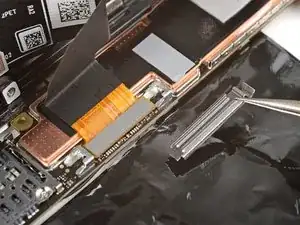

Используйте кончик одного из плеч пинцета с угловым изгибом, чтобы поддеть верхний край кронштейна шлейфа дисплея от центра платы логики.

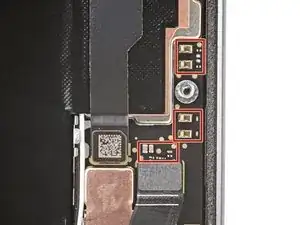

Будьте очень осторожны, чтобы не повредить плату под разъёмом кронштейна. Вставляйте пинцет только настолько, чтобы поддеть кронштейн.
Снимите кронштейн.
При сборке зацепите нижний край кронштейна в паз на плате логики и плотно нажмите сверху, чтобы кронштейн защёлкнулся.
Если кронштейн шлейфа дисплея погнут и не устанавливается, замените его новым.
Шаг 37

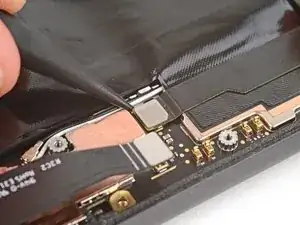

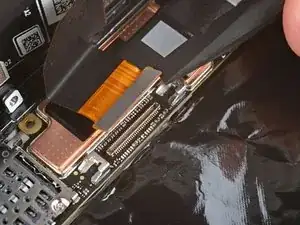

Вставьте плоский конец лопатки или чистый ноготь под верхний край шлейфа-разъёма дисплея и подденьте прямо вверх, чтобы отсоединить.
Удержание, создаваемое этим шлейфом, затрудняет его повторное подключение. При необходимости удерживайте среднюю часть шлейфа пинцетом, совместите его с разъёмом и нажмите вниз, чтобы зафиксировать.
Шаг 38

Извлеките плату логики из рамки.
Шаг 39


Если резиновое уплотнение переднего датчика осталось на раме или сместилось, удалите его и отложите в сторону.
При сборке установите уплотнение поверх переднего датчика на материнской плате таким образом, чтобы меньший вырез был направлен вверх.
Избегайте прикосновения к датчику пальцами или инструментами.
Шаг 40


В процессе сборки:

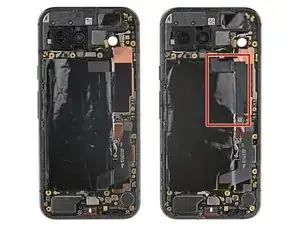

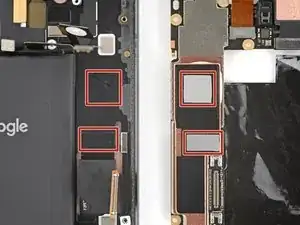

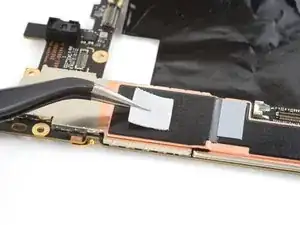

Проверьте состояние термопрокладок — они находятся на нижней стороне материнской платы или на соответствующем месте на правой стороне рамы.
Если материнская плата используется повторно и одна из термопрокладок повреждена, удалите старую прокладку, очистите поверхность с помощью изопропилового спирта высокой концентрации (свыше 90%) и установите новую прокладку.
Если у вас новая материнская плата и на ней отсутствуют термопрокладки, установите новые прокладки сейчас.
Шаг 41

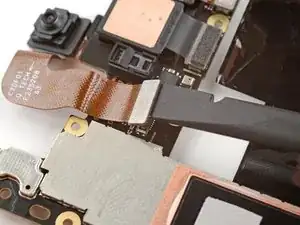

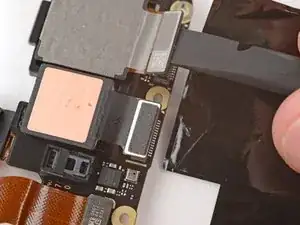

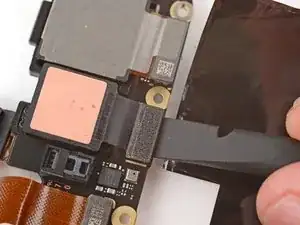

Вставьте плоский конец лопатки под длинный край разъёма подключения передней камеры и подденьте его вверх, чтобы отключить соединение.
Шаг 42

Аккуратно переверните материнскую плату.

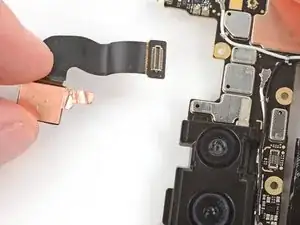

Осторожно приподнимите переднюю камеру, чтобы отклеить медную ленту, фиксирующую ее к материнской плате.
Удалите переднюю камеру.
Шаг 43


Аккуратно переверните материнскую плату.

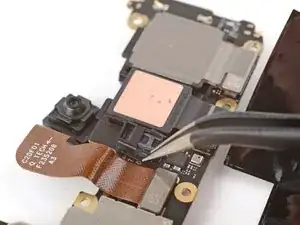

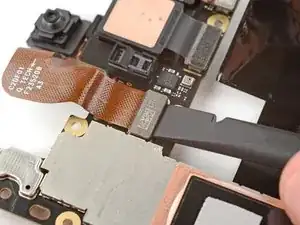

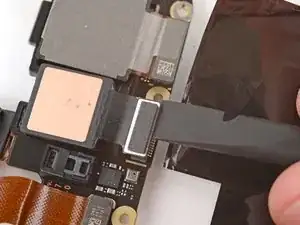

Вставьте плоский конец лопатки под длинный край одного из разъёмов подключения задних камер и подденьте его вверх, чтобы отключить соединение.
Повторите процесс для отключения второй задней камеры.
Шаг 44


Аккуратно переверните материнскую плату.

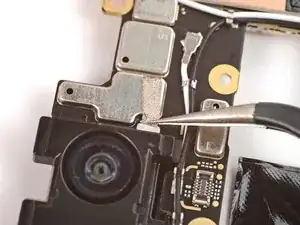

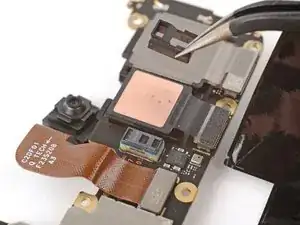

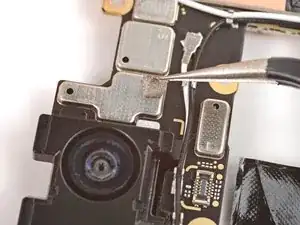

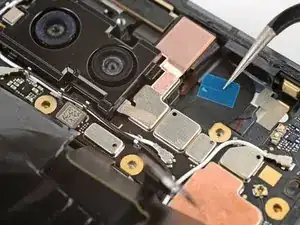

Используя пинцет, отклейте и удалите небольшой кусочек токопроводящей ленты с правого края корпуса задней камеры.
Шаг 45

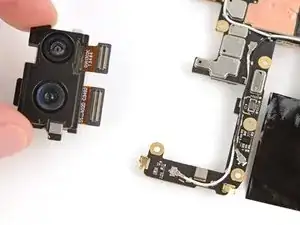

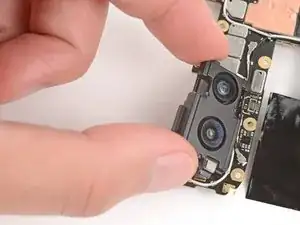

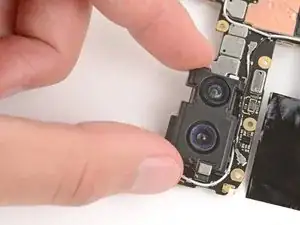

Приподнимите и удалите задние камеры.
Шаг 46

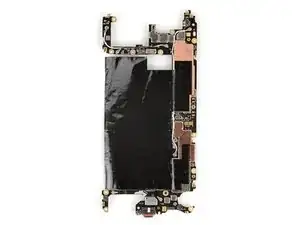

На данном этапе у вас осталась только материнская плата.
Завершение
Чтобы собрать устройство, следуйте инструкциям в обратном порядке.
Чтобы запустить диагностику с помощью встроенного инструмента диагностики Pixel, щёлкните здесь.
Сдайте электронные отходы в переработку на сертифицированном по стандарту R2 или e-Stewards предприятии.
Ремонт прошёл не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в сообщество Answers.
Перевод руководства с ifixit.com
