Замена фронтальной камеры Google Pixel 8a

Перед началом ремонта разрядите аккумулятор Pixel до уровня менее 25%. Заряженный литий-ионный аккумулятор может загореться при повреждении.

Отключите от телефона все кабели.

Полностью выключите телефон.

Одновременно нажмите кнопки питания и увеличения громкости, чтобы вызвать меню выключения.

Плотно вставьте в отверстие лотка SIM-карты на левом краю телефона инструмент для извлечения SIM-карты, биту или согнутую скрепку, пока лоток не выйдет.

Извлеките лоток для SIM-карты.

Задняя крышка крепится клеем по периметру и вблизи камер. Чтобы не повредить внутренние компоненты телефона, обратите внимание на следующее:

Если не указано иное, не вставляйте инструмент более чем на 3 мм (ширина плоской части Вашего разводного инструмента) вдоль краёв.

Не вставляйте инструмент под края выступа камеры.

У Вашего разводного инструмента один конец плоский, другой — изогнутый. Во время открытия используйте плоский конец, направив острый край инструмента вверх.

Вставьте край разводного инструмента между задней крышкой и корпусом, начиная острым углом инструмента, чтобы облегчить отслаивание клея.

Перемещайте разводной инструмент вдоль нижнего края, разделяя клей, фиксирующий заднюю крышку.

Продолжайте движение разводного инструмента вокруг нижнего правого угла и вверх по правому краю, остановившись у нижнего края выступа камеры.

Извлеките разводной инструмент из-под задней крышки.

Вставьте разводной инструмент под верхним правым углом задней крышки, сразу над выступом камеры.

Перемещайте разводной инструмент вдоль верхнего края, остановившись в верхнем левом углу сразу над выступом камеры.

Извлеките разводной инструмент из-под задней крышки.

Вставьте разводной инструмент под левым краем задней крышки, сразу под выступом камеры.

Сдвигайте разводной инструмент вниз по левому краю, отслаивая клей.

Полоса клея над выступом камеры крепит верхний край задней крышки.

Вставьте разводной инструмент под верхним левым углом задней крышки, пока его кончик не окажется рядом с верхним краем выступа камеры.

Вдоль верхнего края можно вставить разводной инструмент более чем на 3 мм.

Перемещайте инструмент вправо, остановившись у правого края камер.

Последняя полоса клея под выступом камеры фиксирует заднюю крышку.

Вставьте плоский край разводного инструмента под заднюю крышку, сразу под выступом камеры.

Вставьте второй разводной инструмент в то же место с другой стороны.

Одновременно подденьте оба инструмента, прикладывая постоянное усилие, чтобы отделить последний участок клея, удерживающего заднюю крышку.

Не повреждайте заднюю крышку. Если клей не отдаётся, слегка покачивайте крышку из стороны в сторону, чтобы ослабить клей.

Если клей не разделяется, Вы можете незначительно нагреть заднюю крышку чуть ниже выступа камеры с помощью фена или iOpener, чтобы размягчить клей.

Снимите заднюю крышку.

При сборке:

Сейчас самое подходящее время, чтобы проверить телефон перед окончательной сборкой. Включите его и проверьте работоспособность. Затем выключите перед продолжением сборки.

Следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.

Используйте фен, чтобы нагреть вспышку и размягчить клей, которым она прикреплена к крышке логической платы.

В качестве альтернативы можно использовать iOpener или тепловую пушку для прогрева вспышки.

Нагревайте вспышку только до теплого на ощупь состояния. Аккумулятор и окружающие компоненты чувствительны к повреждениям от нагрева.

Проденьте лопатку под верхний край вспышки и приподнимите, чтобы отклеить её от крышки.

Осторожно: не соскользните и не порвите кабель вспышки, так как он очень хрупкий.

При сборке следуйте этой инструкции для замены клея вспышки.

Во время ремонта внимательно отслеживайте каждый винт и убедитесь, что каждый возвращается на своё место.

Хотя Pixel 8a использует винты Torx Plus, подойдут и стандартные биты Torx. Убедитесь, что прилагаете постоянное усилие вниз, чтобы не сорвать резьбу.

Используйте отвёртку Torx Plus 3IP для удаления 15 винтов, крепящих крышку логической платы:

Тринадцать винтов длиной 4,3 мм

Два винта длиной 1,9 мм

Очень осторожно обращайтесь с пружинными контактами по периметру телефона. Вставляйте инструменты только в указанных местах.

Вставьте лопатку под нижний правый угол крышки логической платы и подденьте, чтобы освободить защёлку.

Вставьте кончик лопатки в вырез в верхнем правом углу крышки логической платы (прямо под отверстием под винт) и подденьте, чтобы освободить защёлку.

Медленно поднимите верхний край крышки логической платы и проденьте вспышку через её вырез.

При сборке, опуская крышку логической платы, заблаговременно проденьте вспышку через вырез.

Снимите крышку логической платы (к которой подключена катушка беспроводной зарядки).

Используйте пинцет или пальцы, чтобы снять металлическую крышку с правого края телефона.

При сборке перед установкой крышки поместите её верхний левый угол под крючок на логической плате.

Данная инструкция была сделана для модели Verizon (G8HHN) Google Pixel 8a, которая имеет дополнительный кабель и разъём для антенны 5G mmWave (прямо слева от разъёма аккумулятора). Если у Вас модель без mmWave, пропустите все шаги, где упоминается кабель антенны.

Вставьте плоский конец лопатки под правый край разъёма давления аккумулятора и подденьте прямо вверх, чтобы отключить его.

Чтобы подключить разъём давления, установите его над разъёмом и аккуратно нажмите на одну сторону, пока он не защёлкнётся, затем нажмите на другую сторону. Может потребоваться несколько попыток для правильного выравнивания.

Чтобы не повредить компоненты, установленные на поверхности, вокруг разъёмов аккумулятора и 5G mmWave, поддевайте только в указанных местах.

Вставьте кончик лопатки под нижний край разъёма давления антенны 5G mmWave и подденьте прямо вверх, чтобы отключить его.

Используйте отвёртку Torx Plus 3IP для удаления винта длиной 4,3 мм, крепящего динамик-приёмник к каркасу.

Приподнимите нижний край динамика-приёмника и снимите его.

При установке динамика во время сборки убедитесь, что графитовая плёнка не мешает. Затем вставьте динамик под наклоном вниз и продвиньте его к передней части телефона, чтобы уплотнитель вошёл в свой паз в каркасе.

Используйте отвёртку Torx Plus 3IP для удаления двух винтов длиной 4,3 мм, крепящих корпус антенны.

Вставьте лопатку под левый край корпуса антенны и подденьте, чтобы освободить защёлки корпуса.

Повторите ту же процедуру на верхнем крае, чтобы освободить остальные защёлки.

При сборке плотно прижмите корпус по всему периметру, чтобы защёлки зафиксировались.

Поднимите и снимите корпус антенны.

При сборке:

Если на материнской плате осталась медная лента фронтальной камеры, удалите её пинцетом.

Прижмите фронтальную камеру в её посадочное место пальцем.

Удалите более крупную прозрачную подложку с медной ленты фронтальной камеры, чтобы открыть клей.

Аккуратно разместите медную ленту на камере так, чтобы узкий конец указывал вниз телефона.

Плоским концом лопатки плотно прижмите клей, чтобы зафиксировать ленту на камере и материнской плате.

Удалите обе оставшиеся подложки с медной ленты.

Будьте осторожны, не касайтесь объектива тыльной камеры в следующих двух шагах.

Используйте острый конец лопатки или ноготь, чтобы поддеть и отключить коннектор нажатия, расположенный над аккумулятором.

Подведите кончик инструмента для вскрытия под правый край кабеля фронтальной камеры и поднимите его, чтобы отсоединить.

Если инструмент не может проскользнуть под кабелем, слегка нагрейте его феном или тепловой пушкой, чтобы размягчить клей.

Отведите кабели аккумулятора и 5G mmWave в сторону от аккумулятора.

Материнская плата хрупкая. Будьте осторожны и не повредите пружинящие контакты по её краям. Вставляйте инструмент только в указанные места.

Вставьте конец лопатки под выемку в правом верхнем углу материнской платы и подденьте её, чтобы отщелкнуть.

Повторите процедуру для отщёлкивания другой стороны платы, используя выемку слева от камер.

Материнская плата хрупкая. Будьте осторожны, не сгибайте её, когда освобождаете нижний край из рамки.

Перед тем как снимать плату, убедитесь, что вынули лоток для SIM-карты.

Поднимите верхний край материнской платы от рамки.

Сдвиньте верхний край платы вправо, чтобы вырезы платы поднялись над вибромотором и выступами рамки.

При сдвиге осторожно выводите разъём зарядки из его посадочного места в рамке.

Пока не удаляйте материнскую плату полностью, так как она всё ещё подключена к экрану.

При сборке подтолкните материнскую плату к нижней части рамки и нажмите разъём зарядки вниз, пока нижний край не встанет заподлицо с выступом в рамке.

Убедитесь, что вспышка, фронтальная камера и коннектор не оказываются зажатыми под рамкой.

Материнская плата может сместиться во время этого шага. Держите её устойчиво, но не схватывайте за объективы камер или разъёмы.

Прикрепите присоску к левой стороне экрана, направив ручку вниз.

Установите левую сторону телефона вертикально, подперев его.

Если у вас нет присоски, закрепите телефон, опирая его о устойчивый предмет, например тяжёлую коробку или толстую книгу.

Наклоните материнскую плату вниз и уложите её ровно, аккуратно направляя тонкий графитовый лист вокруг кабелей.

Не касайтесь теплопроводных подушек на нижней стороне материнской платы.

Будьте особенно осторожны, чтобы не проколоть аккумулятор на этом шаге.

Держите одну руку над кронштейном дисплея, когда поднимаете его, так как кронштейн может легко выскочить.

Используйте кончик одного плеча углового пинцета, чтобы поддеть верхний край кронштейна кабеля дисплея из центра материнской платы.

Будьте очень осторожны, не повредите плату под разъёмом кронштейна. Вставляйте пинцет только настолько, чтобы поддеть кронштейн.

Снимите кронштейн.

При сборке зацепите нижний край кронштейна в его паз на материнской плате и плотно нажмите сверху, чтобы защёлкнуть кронштейн на место.

Если кронштейн кабеля дисплея погнулся и не подходит, замените его на новый.

Вставьте плоский конец лопатки или чистый ноготь под верхний край коннектора кабеля дисплея и подденьте прямо вверх, чтобы отключить.

Из-за натяжения кабеля может быть сложно соединить его повторно. При необходимости зафиксируйте пинцетом место соединения кабеля и выровняйте его над разъёмом, прежде чем нажать для фиксации.

Извлеките материнскую плату из рамки.

Если резиновая прокладка переднего сенсора осталась на рамке или сместилась, снимите её и отложите в сторону.

При сборке установите прокладку над передним сенсором на материнской плате, с меньшим вырезом вверх.

Не касайтесь сенсора пальцами или инструментом.

При сборке:

Проверьте состояние термопрокладок — они находятся в нижней части платы или в соответствующем месте с правой стороны рамки.

Если вы повторно используете свою плату и одна из термопрокладок повреждена, удалите старую прокладку, очистите поверхность концентрированным изопропиловым спиртом (свыше 90 %) и установите новую прокладку.

Если у вас новая плата и на ней отсутствуют предварительно установленные термопрокладки, установите их сейчас.

Вставьте плоский конец лопатки под длинную сторону разъёма фронтальной камеры и подденьте его, чтобы отключить соединение.

Аккуратно переверните плату.

Осторожно приподнимите фронтальную камеру, снимая медную ленту, которой она прикреплена к плате.

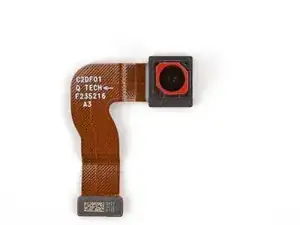

Удалите фронтальную камеру.

Если в новой фронтальной камере есть защитная плёнка на объективе, удалите её.
