Замена основной батареи Google Pixel Fold

Разрядите батарею до уровня ниже 25% перед началом ремонта. Заряженная батарея может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Положите телефон на чистую ровную поверхность так, чтобы заднее стекло было направлено вверх.

Нагрейте iOpener и приложите его к нижнему краю заднего стекла на две минуты.

Вы также можете использовать фен, тепловую пушку или горячую пластину — но чрезмерный нагрев может повредить дисплеи и/или внутренние батареи, поэтому действуйте осторожно.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру вскрытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного описания использования Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Полностью разверните телефон и сдвиньте рычаги Anti-Clamp поверх левого края заднего стекла, ниже логотипа Google «G».

Разместите присоски ближе к нижнему краю телефона — одну спереди и одну сзади.

Убедитесь, что присоска на внутреннем экране не касается рамки, иначе она не приклеится должным образом.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность телефона слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы создать более цепкую поверхность. Если стекло треснуло, используйте упаковочную ленту, чтобы помочь присоскам приклеиться.

Положите под телефон предмет, например коробку или стопку книг, чтобы он находился вровень между рычагами Anti-Clamp.

Потяните синюю рукоятку вперед, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, снимите присоски и выровняйте рычаги заново.

Вставьте медиатор для вскрытия в зазор под задним стеклом.

Если Anti-Clamp не создаёт достаточного зазора, приложите больше тепла к области и поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и выдерживайте одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

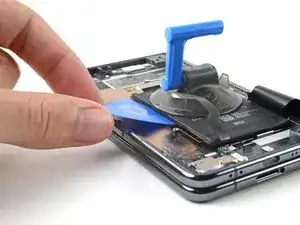

Приложите присоску к заднему стеклу как можно ближе к центру нижнего края.

Резко и ровно потяните присоску вверх, чтобы создать зазор между задним стеклом и рамкой.

Вставьте медиатор для вскрытия в этот зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают затруднения, снова прогрейте край и попробуйте снова.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прикрепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому стеклу.

Не вставляйте медиатор глубже 3,5 мм при отделении клея заднего стекла, чтобы не повредить внутренние компоненты.

Проводите медиатором взад-вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу перед продолжением.

Приложите нагретый iOpener к левому краю заднего стекла на две минуты.

Поверните медиатор вокруг нижнего левого угла, чтобы отделить клей.

Вставьте второй медиатор в нижнем левом углу.

Сдвиньте медиатор к верхнему левому углу, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу перед продолжением.

Приложите нагретый iOpener к верхнему краю заднего стекла на две минуты.

Поверните медиатор вокруг верхнего левого угла, чтобы отделить клей.

Вставьте третий медиатор в верхнем левом углу.

Проведите медиатором к верхнему правому углу, чтобы отделить клей.

Нагрейте iOpener и приложите его к правому краю заднего стекла на две минуты.

Этот острый угол очень хрупкий. Используйте много тепла и будьте очень осторожны около угла на этом этапе.

Угол подберите так, чтобы он был как можно более плоским по отношению к заднему стеклу.

Поверните монтажную лопатку вокруг верхнего правого угла, чтобы отделить клей.

Вставьте четвертую монтажную лопатку в верхний правый угол.

Проведите лопатку к нижнему правому углу, чтобы отделить клей.

Этот острый угол очень хрупкий. Используйте много тепла и будьте очень осторожны около угла на этом этапе.

Угол подберите так, чтобы он был как можно более плоским по отношению к заднему стеклу.

Поверните монтажную лопатку вокруг нижнего правого угла, чтобы отделить клей.

Пока не убирайте заднее стекло полностью — оно всё ещё соединено с телефоном кабелем.

На этом этапе заднее стекло должно быть отделено от рамки. Если по краям всё ещё ощущается сопротивление, используйте монтажную лопатку, чтобы отделить оставшийся клей.

Поднимите левый край заднего стекла вверх и перекиньте через правый край телефона.

Положите заднее стекло справа от телефона перед продолжением работы.

В ходе этого ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

Хотя в Pixel Fold используются винты Torx Plus, стандартные биты Torx также подходят. Используйте такой же размер или на размер больше (биты T3 или T4 Torx с винтами Torx Plus 3IP) и прикладывайте постоянное, направленное вниз усилие, чтобы предотвратить срыв грани.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,8 мм, фиксирующих среднюю планку.

Используйте пинцет или пальцы, чтобы потянуть среднюю планку в сторону левого края телефона и освободить её защёлку.

Снимите среднюю планку.

При сборке заново вставьте защёлку средней планки под её паз в рамке до совмещения отверстий под винты.

Используйте кончик лопатки, чтобы поддеть и отключить кабель заднего стекла от материнской платы.

Чтобы заново подключить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём сдвинут, контакты могут деформироваться и получить непоправимые повреждения.

Снимите заднее стекло.

При обратной сборке:

Если вы повторно используете заднее стекло, удалите пинцетом крупные куски клея с кромки заднего стекла.

Повторите для клея на рамке.

Используйте изопропиловый спирт (>90%) и безворсовую ткань, чтобы удалить оставшиеся следы клея.

Следуйте этому руководству, чтобы заменить клей для заднего стекла на заранее вырезанные полоски.

Если у вас нет заранее вырезанных полосок клея, используйте двусторонний скотч, например Tesa Tape, чтобы закрепить заднее стекло на рамке.

Графитовая пленка очень хрупкая. Аккуратно отделяйте графитовую пленку на этом этапе, особенно если вы собираетесь её повторно использовать.

Графитовая пленка слабо приклеена к плате.

Оттяните нижнюю часть графитовой пленки в сторону верхней части телефона, пока не получите доступ к нижней планке.

Используйте руки или ленту с лёгким клеевым слоем, чтобы отвести графитовую пленку в сторону.

При обратной сборке:

Если вы полностью сняли графитовую пленку, следуйте этому руководству, чтобы заменить её.

Если у вас нет заранее вырезанных клейких полосок для антенны, используйте двусторонний скотч, например Tesa Tape, чтобы прикрепить графитовую пленку к плате.

Пинцетом или чистым ногтем снимите чёрное покрытие винта с верхнего винта на нижней планке.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить пять винтов длиной 3,1 мм, фиксирующих нижнюю планку.

Пинцетом или пальцами потяните нижнюю планку в сторону нижнего края телефона, чтобы освободить её защёлку.

Снимите нижнюю планку.

При сборке заново вставьте защёлку нижней планки под её паз на плате перед выравниванием отверстий под винты.

Необходимо отключить две батареи — по одной для каждой половины телефона.

Используйте кончик лопатки, чтобы поддеть и отключить защёлкивающийся разъём кабеля основной батареи.

Снимите серую проводящую ленту с нижнего межсоединительного кабеля.

Используйте острый конец лопатки, чтобы приподнять и отсоединить прижимные коннекторы батареи с крышкой и нижнего межсоединительного кабеля.

Необходимо отсоединить оба кабеля, чтобы контакт батареи случайно не коснулся платы логики.

При сборке следующие два шага показывают, как заменить проводящую ленту для батареи с крышкой и нижнего межсоединительного кабеля.

Снимите новую проводящую ленту с подложки и нанесите липкой стороной на разъем нижнего межсоединительного кабеля, убедившись, что лента перекрывает плату логики.

Прижмите проводящую ленту лопаткой или пальцами, чтобы она приклеилась.

Используйте пинцет или пальцы, потянув за язычок, чтобы открыть ленту.

Если графитовый лист отодвинут и закреплён лентой, снимите ленту сейчас.

Используйте острый конец лопатки, чтобы приподнять и отсоединить прижимной коннектор антенны сверхширокополосной связи.

Антенна сверхширокополосной связи слабо приклеена к графитовому листу.

Просуньте лезвие для вскрытия под антенну, чтобы отделить клей.

Отклейте антенну сверхширокополосной связи и снимите её.

При сборке, если клей ещё липкий и цел, вы можете использовать его повторно. В противном случае следуйте этому руководству для замены клея.

Если у вас нет заранее вырезанных клеевых полос, используйте двухстороннюю ленту, например Tesa, чтобы закрепить антенну на плате логики.

Просуньте лезвие для вскрытия под верхнюю часть графитового листа, чтобы отделить клей теплового изолятора.

Отклейте графитовый лист от платы логики, отделяя оставшийся клей.

Снимите графитовый лист.

Если остался клей, используйте пинцет, чтобы снять его с платы логики.

Не поддевайте батарею лопаткой — вы рискуете её повредить.

Вставьте плоский конец лопатки между батареей и нижним динамиком.

Поверните лопатку, чтобы разорвать клей, фиксирующий нижний динамик.

Снимите нижний динамик.

При сборке, если клей ещё цел и липок, вы можете использовать его повторно. В противном случае следуйте этому руководству для замены клея.

Если у вас нет заранее вырезанных клеевых полос, используйте двухстороннюю ленту, например Tesa, чтобы закрепить динамик в корпусе.

Будьте осторожны на этом шаге — вы рискуете сломать мелкие поверхностно-монтированные компоненты на плате логики. Избегайте поддевания платы логики.

Используйте острый конец лопатки, чтобы поднять и отсоединить прижимной коннектор датчика отпечатка пальца.

Снимите ленту, закрывающую верхний межсоединительный кабель.

При сборке выполните следующие действия для замены проводящей ленты:

Снимите новую проводящую ленту с подложки и нанесите липкой стороной на прижимной коннектор, убедившись, что лента перекрывает плату логики.

Прижмите проводящую ленту лопаткой или пальцами, чтобы она приклеилась.

Используйте пинцет или пальцы, потянув за язычок, чтобы открыть ленту.

Используйте отвертку Torx Plus 3IP, чтобы удалить два винта, фиксирующих верхний межсоединительный кабель:

Один винт длиной 2,8 мм

Один винт длиной 2,5 мм

Металлическая скоба, фиксирующая разъем, является частью прижимного коннектора. Не пытайтесь отделить скобу от разъема.

Используйте острый конец лопатки, чтобы приподнять и отсоединить прижимной коннектор верхнего межсоединительного кабеля.

Будьте осторожны на этом шаге — вы рискуете сломать мелкие поверхностно-монтированные компоненты на плате логики. Избегайте поддевания платы логики.

Используйте плоский конец лопатки, чтобы поднять и отсоединить прижимной коннектор внутреннего экрана.

Перед продолжением подведите кабель внутреннего экрана вверх на 90° через правый край телефона.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,8 мм, крепящие среднюю скобу.

Потяните верхнюю скобу в направлении левого края телефона, чтобы освободить её защёлки.

Снимите верхнюю скобу.

При сборке вставляйте защёлки верхней скобы под их пазы в каркасе перед совмещением отверстий для винтов.

Антенна 5G mmWave слабо приклеена к каркасу.

Вставьте наконечник лопатки между каркасом и правым краем антенны 5G mmWave.

Подденьте вверх, чтобы отделить клей.

При сборке, если клей остался целым и липким, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет заранее вырезанных клеевых полос, используйте двухстороннюю ленту, например Tesa, чтобы прикрепить антенну к каркасу.

Вставьте наконечник лопатки под правый нижний угол разъёма передней камеры (press connector).

Не вставляйте лопатку в другие места, так как вы рискуете повредить поверхностно-монтированные компоненты на плате.

Подденьте и отсоедините разъём передней камеры.

Передняя камера приклеена к каркасу.

Разогрейте iOpener и приложите его к передней камере на две минуты.

Также можно использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон. Не концентрируйте тепло в одной точке.

Используйте пинцет, чтобы захватить переднюю камеру за её разъём как можно ближе к корпусу камеры.

Не сжимайте контакты разъёма, чтобы не погнуть их.

Тяните строго вверх, чтобы отделить клей и снять переднюю камеру.

При сборке, если клей остался целым и липким, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет заранее вырезанных клеевых полос, используйте двухстороннюю ленту, например Tesa, чтобы закрепить переднюю камеру на каркасе.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта, крепящие плату:

Один винт длиной 2,8 мм рядом с верхним левым углом

Один винт длиной 2,5 мм рядом с нижним правым углом

Используйте ленту с лёгким клеем, например малярную ленту, чтобы отвести три кабеля прежде чем продолжить:

Кабель датчика отпечатка пальца

Верхний межсоединительный кабель

Внутренний кабель экрана

Не сгибайте кабели под острым углом, чтобы не помять их.

Вставьте плоский конец лопатки под верхнюю часть платы, рядом с выемкой для передней камеры.

Подденьте, чтобы освободить плату от верхнего направляющего штифта.

Будьте очень осторожны на этом этапе — плата хрупкая и в каркасе много вырезов. Действуйте медленно и не дергайте плату, если она застряла.

Схватите верхнюю часть платы пальцами.

Поднимайте плату вверх, одновременно аккуратно тянув её к правому краю телефона, чтобы освободить нижнюю защёлку.

Вы почувствуете некоторое сопротивление от белой скобы платы. Поднимайте медленно, пока она не выйдет из паза в каркасе.

Вы также почувствуете сопротивление от теплопасты, скрепляющей плату с каркасом.

После освобождения защёлки поднимайте строго вверх, чтобы снять плату с нижнего направляющего штифта.

Снимите плату.

При сборке выполните следующие действия, чтобы очистить теплопасту:

Используйте плоский конец лопатки, чтобы соскоблить теплопасту с нижней части платы.

Удалите остатки теплопасты изопропиловым спиртом (>90%) и либо кофейным фильтром, либо безворсовой тканью.

Повторите процедуру очистки для теплопасты на каркасе.

При сборке следуйте этому руководству, чтобы заново нанести теплопасту на устройство.

При нанесении новой теплопасты используйте плоский конец лопатки, чтобы равномерно её распределить по плате. Старайтесь повторить исходное покрытие.

Следующие четыре шага покажут, как заново установить плату.

Вставьте порт USB‑C в его вырез в каркасе под небольшим углом.

Нажмите порт USB‑C вниз пальцем, пока оранжевая резиновая прокладка не станет заподлицо с вырезом — не перекрученной и не зажатой.

Нажмите нижнюю часть платы над её нижним направляющим штифтом и зацепите её пружинные контакты.

Прижав плату логики к нижнему краю телефона, задвиньте плату логики в её нижнюю металлическую защёлку.

Нажмите на белую скобу платы логики, чтобы она располагалась под выступом на кромке корпуса.

Убедитесь, что все кабели расположены над платой логики перед её закреплением обратно в корпус. Если Вы ещё не заклеили их, сделайте это сейчас, чтобы не защемить кабели при работе.

Нажимая на белую скобу платы логики, сдвиньте плату логики к левой кромке телефона.

Расположите плату логики над верхним направляющим штифтом.

Нажмите вниз, чтобы зафиксировать плату логики.

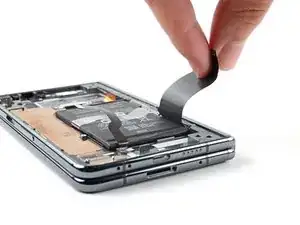

Отодвиньте от аккумулятора кабель переворачиваемого аккумулятора и нижний межсоединительный кабель.

Будьте осторожны, чтобы не согнуть кабель. Дайте кабелю небольшой запас, чтобы не создавать на него натяжения.

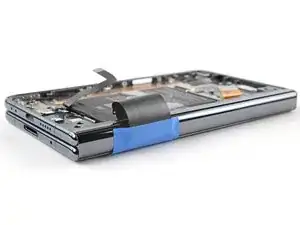

Закрепите кабель у боковой части телефона с помощью ленты с лёгким клеевым слоем, например малярной ленты.

Не протыкайте и не сгибайте аккумулятор острыми инструментами — он может протечь опасными химикатами и/или загореться.

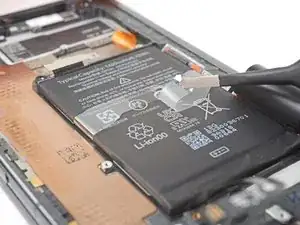

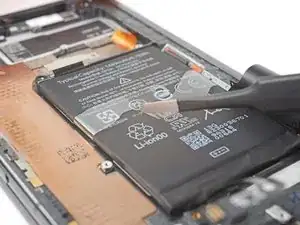

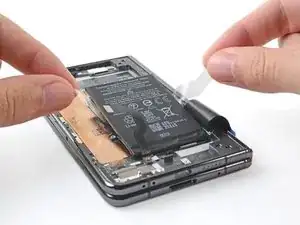

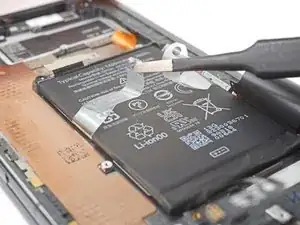

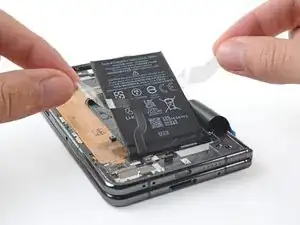

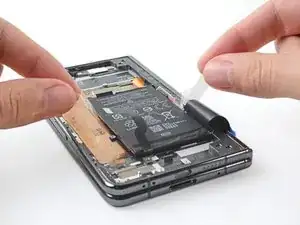

Используйте пинцет с притуплёнными концами или пальцы, чтобы оторвать прозрачные пластиковые тяги от аккумулятора.

Разверните телефон и переверните его.

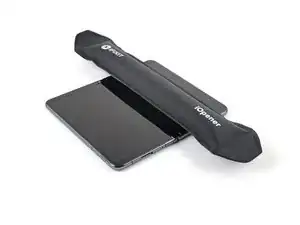

Разогрейте iOpener и приложите его к участку внутреннего экрана над базовым аккумулятором на две минуты.

Вы также можете использовать фен, тепловую пушку или горячую плиту — но сильный нагрев может повредить дисплеи и/или внутренние аккумуляторы, поэтому действуйте осторожно.

Клей под аккумулятором чрезвычайно прочный. Будьте осторожны при вытягивании аккумулятора и при необходимости повторно нагрейте, чтобы избежать изгиба аккумулятора.

Закройте телефон.

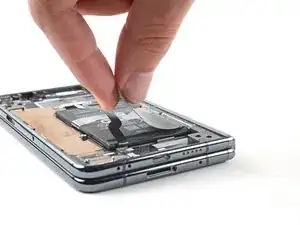

Ухватитесь пальцами за концы пластиковых тяг.

Тяните строго вверх с постоянной, равномерной силой, чтобы отделить клей под аккумулятором. Работайте медленно и дайте времени ослабить клей.

Если у Вас возникают трудности с отсоединением клея, примените больше нагрева и попробуйте снова.

Если у Вас серьёзные трудности с отделением клея или Вы чувствуете, что можете повредить аккумулятор, выполните следующие пять шагов для альтернативного метода. Если отделение прошло успешно, перейдите к этому шагу.

Не протыкайте и не сгибайте аккумулятор инструментом — проткнутый или согнутый аккумулятор может протечь опасными химикатами или загореться. Если у Вас возникают сложности с поднятием аккумулятора, нанесите больше изопропилового спирта и попробуйте снова.

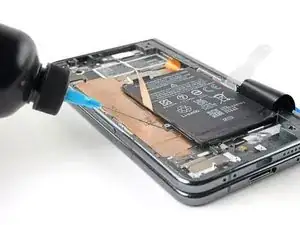

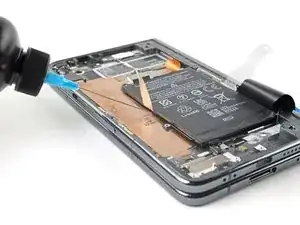

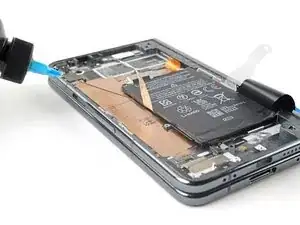

Капните несколько капель высококонцентрированного (>90%) изопропилового спирта в зазор между корпусом и левой кромкой аккумулятора.

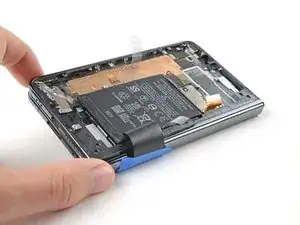

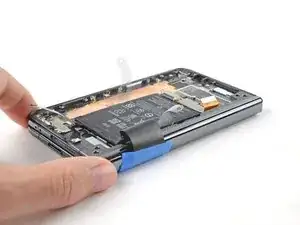

Поднимите левую сторону телефона, чтобы изопропиловый спирт попал под аккумулятор.

Подождите одну минуту, чтобы спирт размягчил клей.

Не протыкайте и не сгибайте аккумулятор — он может протечь опасными химикатами и/или загореться.

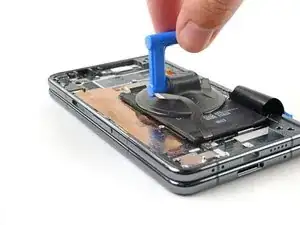

Прикрепите присоску к аккумулятору как можно ближе к центру левой кромки.

Сильной, равномерной тянущей силой поднимите присоску, чтобы создать зазор между аккумулятором и корпусом.

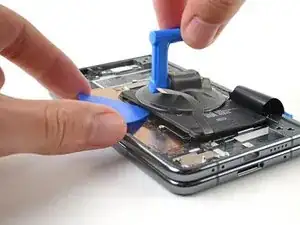

Вставьте медиатор для вскрытия в образовавшийся зазор.

Поверните медиатор так, чтобы его длинный край расположился в зазоре.

Тяните присоску вверх сильной, равномерной силой, одновременно поддевая медиатором, чтобы отделить аккумулятор от корпуса.

Если Вы чувствуете большое сопротивление, капните ещё несколько капель изопропилового спирта и попробуйте снова.

В зависимости от состояния клея возможно, что придётся повторить цикл спирта и поддевания несколько раз, прежде чем клей ослабнет.

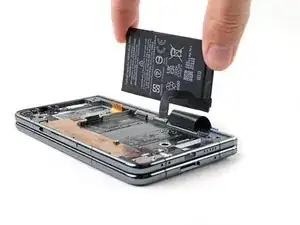

Поднимите аккумулятор из его выемки и извлеките его.

При повторной сборке, если клей по-прежнему цел и липок, Вы можете использовать его повторно. В противном случае следуйте этому руководству для замены клея на полоски, вырезанные по размеру.

Если у Вас нет клейких полос, вырезанных по размеру, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить аккумулятор в корпусе.
