Замена антенны 5G mmWave в Google Pixel 8a 5G
Это руководство по ремонту подготовлено сотрудниками iFixit и не одобрено компанией Google. Подробнее о наших руководствах по ремонту читайте здесь.
Следуйте этому руководству, чтобы заменить антенну 5G mmWave в вашем Google Pixel 8a.
Антенна 5G mmWave присутствует только в модели Google Pixel 8a для Verizon (G8HHN).
Для выполнения этого ремонта вам потребуются замена антенны 5G mmWave, клей для задней крышки и клей для блока вспышки.
Примечание: Любой ремонт может ухудшить водонепроницаемость телефона. Сохранение водозащиты после ремонта будет зависеть от того, насколько аккуратно вы нанесёте клей при повторной установке задней крышки.
Шаг 1


Дайте батарее вашего Pixel разрядиться ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может воспламениться при повреждении.
Отсоедините все кабели от телефона.
Полностью выключите телефон.
Одновременно нажмите кнопки питания и увеличения громкости, чтобы открыть меню выключения.
Шаг 2


Плотно вставьте инструмент для извлечения SIM‑лотка, биты или выпрямлённую скрепку в отверстие лотка SIM на левой кромке телефона, пока лоток не выдвинется.
Удалите лоток SIM‑карты.
Шаг 3


Задняя крышка приклеена по периметру и возле камер. Чтобы не повредить внутренние компоненты телефона, обратите внимание на следующее:
Если не указано иное, не вставляйте инструмент глубже 3 мм (ширина плоской части вашего инструмента для вскрытия) по краям.
Не вставляйте инструмент под края выступа камеры.
Шаг 4


Ваш инструмент для вскрытия имеет плоский и изогнутый концы. Во время процедуры открытия используйте плоский конец и держите его под углом так, чтобы острый край инструмента был направлен вверх.
Вставьте край инструмента между задней крышкой и рамкой, начиная с острого угла инструмента, чтобы помочь отделить клей.
Шаг 5


Проведите инструментом для вскрытия вдоль нижнего края, чтобы отделить клей, фиксирующий заднюю крышку.
Шаг 6


Проведите инструментом по нижнему правому углу и вверх по правому краю, остановившись у основания выступа камеры.
Уберите инструмент из-под задней крышки.
Шаг 7


Вставьте инструмент для вскрытия под верхний правый угол задней крышки, непосредственно над выступом камеры.
Проведите инструментом вдоль верхнего края, остановившись в верхнем левом углу прямо над выступом камеры.
Уберите инструмент из-под задней крышки.
Шаг 8


Вставьте инструмент под левый край задней крышки, чуть ниже выступа камеры.
Проведите инструментом вниз по левому краю, чтобы отделить клей.
Шаг 9


Полоса клея над выступом камеры фиксирует верхний край задней крышки.
Вставьте лезвие для вскрытия под верхний левый угол задней крышки, пока кончик не окажется близко к верхнему краю выступа камеры.
Вы можете вставить лезвие более чем на 3 мм вдоль верхнего края.
Проведите лезвием вправо, остановившись у правого края камер.
Шаг 10


Последняя полоса клея под выступом камеры фиксирует заднюю крышку.
Вставьте плоский край лезвия для вскрытия под заднюю крышку, непосредственно под выступом камеры.
Вставьте второе лезвие в том же месте с другой стороны.
Шаг 11


Подденьте одновременно обеими лезвиями и применяйте постоянное давление, чтобы отделить последний участок клея, фиксирующий заднюю крышку.
Осторожно — не сгибайте заднюю крышку. Если клей очень крепкий, поверните крышку из стороны в сторону, чтобы дополнительно ослабить клей.
Если клей не отделяется, можно слегка нагреть заднюю крышку прямо под выступом камеры феном или iOpener, чтобы размягчить клей.
Шаг 12

Снимите заднюю крышку.
При сборке:
Сейчас хорошее время проверить телефон перед окончательной герметизацией. Включите его и убедитесь, что он работает. Затем снова выключите перед продолжением сборки.
Следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.
Шаг 13

Используйте фен, чтобы нагреть модуль вспышки и размягчить клей, фиксирующий его к крышке платы.
В качестве альтернативы можно использовать iOpener или тепловую пушку, чтобы разогреть вспышку.
Нагревайте вспышку только до тёплого состояния. Батарея и окружающие компоненты чувствительны к повреждениям от тепла.
Шаг 14


Просуньте медиатор под верхний край вспышки и приподнимите, чтобы отделить клей, фиксирующий её к крышке.
Осторожно, не соскользните и не порвите кабель вспышки — он очень хрупкий.
При сборке следуйте этому руководству для замены клеевых полос вспышки.
Шаг 15

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место.
Хотя в Pixel 8a используются винты Torx Plus, подойдут стандартные биты Torx. Обеспечивайте постоянное направленное вниз усилие, чтобы избежать срыва шлица.
Используйте отвертку Torx Plus 3IP, чтобы снять 15 винтов, фиксирующих крышку платы:
Тринадцать винтов длиной 4,3 мм
Два винта длиной 1,9 мм
Шаг 16


Будьте очень осторожны, чтобы не повредить пружинные контакты по периметру телефона. Вставляйте инструмент только там, где это указано.
Вставьте медиатор под нижний правый угол крышки платы и подденьте вверх, чтобы освободить защёлку.
Вставьте кончик лопатки под выемку возле верхнего правого угла крышки платы (прямо под отверстием для винта) и подденьте вверх, чтобы освободить защёлку.
Шаг 17


Медленно приподнимите верхний край крышки платы и протяните модуль вспышки через его вырез.
При сборке проденьте вспышку через вырез при опускании крышки платы на место.
Шаг 18

Снимите крышку платы (с подключенной к ней катушкой беспроводной зарядки).
Шаг 19


С помощью пинцета или пальцами снимите металлическую крышку на правом крае телефона.
При сборке поместите верхний левый угол крышки под крючок на плате перед установкой на место.
Шаг 20


Чтобы не повредить навесные компоненты вокруг батареи и коннекторов 5G ммWave, поддёргивайте только в указанных местах.
Вставьте плоский конец лопатки под правый край пресс-коннектора батареи и подденьте вверх, чтобы отключить его, двигая строго перпендикулярно.
Чтобы снова подключить пресс-коннектор, совместите его с разъёмом и аккуратно нажмите на одну сторону до щелчка, затем на другую. Может потребоваться несколько попыток для точного совмещения.
Шаг 21

Вставьте острый кончик лопатки под нижний край пресс-коннектора антенны 5G ммWave и подденьте вверх, чтобы отключить его.
Шаг 22

Используйте отвертку Torx Plus 3IP, чтобы снять винт длиной 4,3 мм, фиксирующий динамик разговорного канала к раме.
Шаг 23


Поднимите нижний край динамика разговорного канала и снимите его.
При повторной установке динамика убедитесь, что графитовая плёнка не мешает. Затем вставьте динамик под углом вниз и сдвиньте его к передней части телефона, чтобы прокладка заняла своё вырез в раме.
Шаг 24

Используйте отвертку Torx Plus 3IP, чтобы снять два винта длиной 4,3 мм, фиксирующие корпус антенны.
Шаг 25


Вставьте медиатор под левый край корпуса антенны и подденьте вверх, чтобы освободить защёлки, фиксирующие корпус.
Повторите процедуру по верхнему краю, чтобы освободить оставшиеся защёлки.
При сборке плотно прижмите по периметру корпуса, чтобы защёлки вошли в зацепление.
Шаг 26


Поднимите корпус антенны и снимите его.
Шаг 27

Будьте осторожны, не прикасайтесь к объективам тыловой камеры в следующих двух шагах.
Используйте кончик лопатки или ноготь, чтобы поддеть и отключить пресс-коннектор прямо над батареей.
Шаг 28


Сдвиньте наконечник монтажной лопатки под правый край кабеля фронтальной камеры и приподнимите, чтобы отсоединить его.
Если лопатка не проходит под кабелем, слегка нагрейте кабель феном для волос или термофеном, чтобы размягчить клей под ним.
Шаг 29


Отведите кабели батареи и 5G mmWave в сторону от аккумулятора.
Шаг 30


Будьте крайне осторожны, чтобы не повредить пружинные контакты по краям платы. Вставляйте инструмент только в указанных местах.
Вставьте наконечник лопатки под выемку возле верхнего правого угла платы и подденьте, чтобы отщелкнуть плату.
Повторите процедуру, чтобы отщелкнуть другую сторону платы, используя выемку слева от камер.
Шаг 31


Плата логики хрупкая. Следите, чтобы она не погнулась при освобождении нижнего края от корпуса.
Перед попыткой снять плату убедитесь, что вы вынули лоток для SIM-карты.
Поднимите верхний край платы логики из корпуса.
Сдвиньте верхний край платы логики вправо от корпуса так, чтобы вырезы платы прошли над вибромотором и выступами в корпусе.
Во время вытягивания направляйте зарядный порт из его выемки в корпусе.
Не извлекайте плату полностью — она ещё соединена с корпусом кабелем экрана.
При сборке сдвиньте плату логики к нижней части корпуса и нажмите зарядный порт вниз, пока нижний край не сядет заподлицо с выступом в корпусе.
Убедитесь, что вспышка, фронтальная камера и контактный разъём не оказались зажаты под корпусом.
Шаг 32


Плата логики может выпасть из положения на этом этапе. Держите её устойчиво, но не захватывайте за объективы камер или разъёмы.
Зафиксируйте присоску на левой стороне экрана так, чтобы ручка была направлена вниз.
Подпереть левую сторону телефона, чтобы он стоял вертикально.
Если у вас нет присоски, подпереть телефон о прочный предмет, например тяжёлую коробку или толстую книгу.
Наклоните плату логики вниз и уложите её на плоскость, аккуратно проводя деликатный графитовый лист вокруг кабелей.
Не прикасайтесь к теплопроводящим прокладкам на нижней стороне платы логики.
Шаг 33


Будьте очень осторожны, чтобы не проколоть аккумулятор на этом этапе.
Держите одну руку над креплением дисплея при поддевании, так как крепление может легко выскочить.
Используйте кончик одной ветви изогнутых пинцетов, чтобы поддеть верхний край крепления кабеля дисплея от центра платы логики.
Будьте очень осторожны, чтобы не повредить плату под гнездом крепления. Вставляйте пинцет лишь настолько, чтобы поддеть крепление.
Снимите крепление.
При сборке зацепите нижний край крепления за его паз на плате логики и сильно прижмите верх, чтобы защёлкнуть крепление на место.
Если крепление кабеля дисплея деформировано и не подходит, замените его новым.
Шаг 34

Вставьте плоский конец лопатки или чистого ногтя под верхний край пресс-коннектора кабеля дисплея и подденьте прямо вверх, чтобы отсоединить его.
Натяжение этого кабеля затрудняет повторное подключение. При необходимости зафиксируйте шейку кабеля пинцетом и выровняйте её над гнездом перед нажатием вниз для фиксации.
Шаг 35

Снимите плату логики с корпуса.
Шаг 36


Если резиновая прокладка переднего сенсора осталась на корпусе или сдвинулась, снимите её и отложите в сторону.
При сборке поместите прокладку над передним сенсором на плате логики, меньший вырез направьте вверх.
Не прикасайтесь к сенсору пальцами или инструментом.
Шаг 37


При сборке:
Проверьте состояние теплопроводящих прокладок — они будут на нижней стороне платы логики или на соответствующем месте в правой части корпуса.
Если вы используете старую плату логики и одна из прокладок повреждена, удалите старую прокладку, очистите поверхность сильно концентрированным изопропиловым спиртом (свыше 90%) и установите новую прокладку.
Если у вас новая плата логики и на ней нет предустановленных прокладок, установите новые сейчас.
Шаг 38

Антенна 5G mmWave слабо приклеена к корпусу.

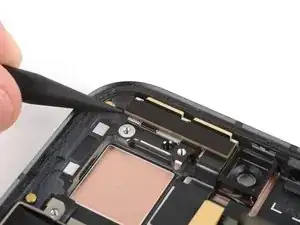

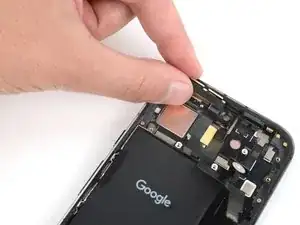

Вставьте кончик лопатки под нижний левый угол антенны 5G mmWave и подденьте, чтобы разъединить клей.
Шаг 39

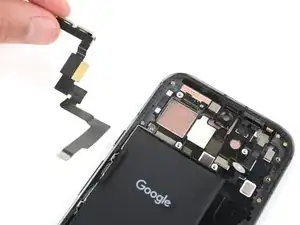

Снимите антенну и кабель 5G mmWave с корпуса.
Шаг 40


Проводящая лента фиксирует 5G mmWave антенну к её кабелю. На этом шаге Вы отсоедините кабель перед снятием ленты.

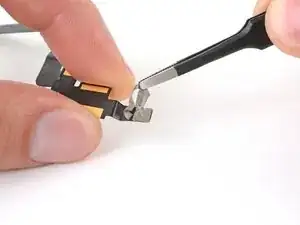

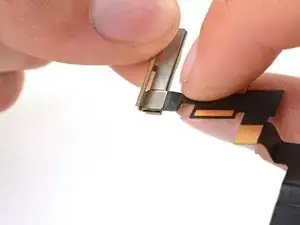

Возьмите кабель как можно ближе к головке разъёма и отожмите разъём от антенны, чтобы отсоединить его.

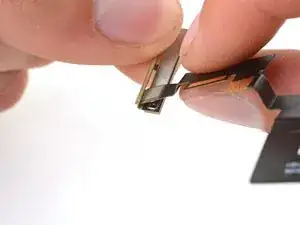

Поднимите кабель 5G mmWave антенны вверх и отслойте его от антенны.
Если проводящая лента порвётся, снимите оставшиеся кусочки пинцетом или пальцами.
Шаг 41

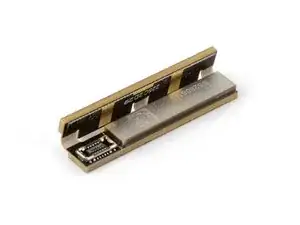

Осталась только 5G mmWave антенна.

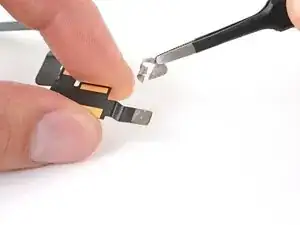

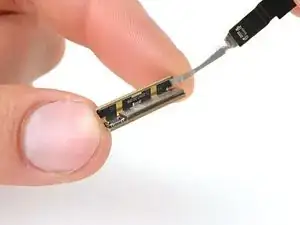

Отслойте и удалите проводящую ленту с головки кабеля.
Шаг 42


Следующие три шага показывают, как снова подключить кабель 5G mmWave антенны и нанести новый клей. Если у Вас нет заменяющего клея, пропустите оставшиеся шаги.

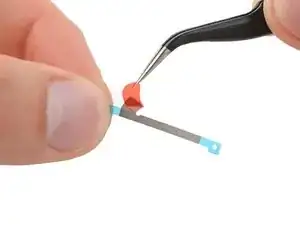

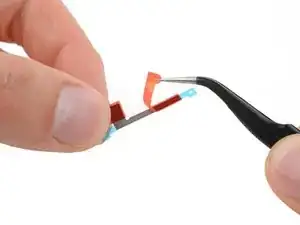

Отделите заменяющий клей от большой подложки.
Удалите две красные подложки, чтобы открыть липкую сторону клея.
Шаг 43

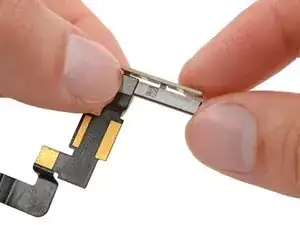

Снова подключите кабель 5G mmWave антенны.

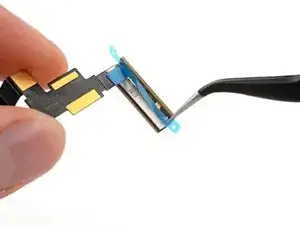

Нанесите квадратную вкладку липкой ленты на головку разъёма, а длинный край — на тонкую вертикальную сторону антенны.
Шаг 44

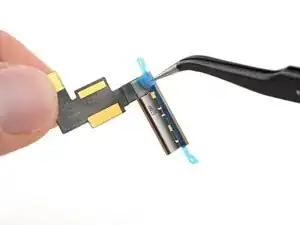

Отслойте и удалите две синие подложки с клея.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке, начиная с этого шага.
Чтобы запустить диагностику с помощью встроенного инструмента Pixel Diagnostic, нажмите здесь.
Передайте электронные отходы на переработку сертифицированному оператору R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте базовую проверку неполадок или обратитесь за помощью к сообществу Answers.
