Замена вибрационного моторчика Google Pixel 9a

Перед началом ремонта разрядите аккумулятор Pixel до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

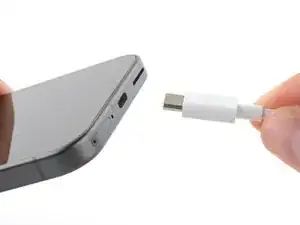

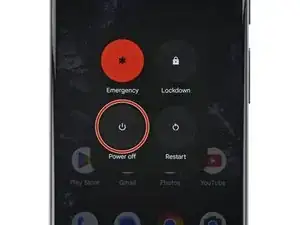

Отключите все кабели и полностью выключите телефон.

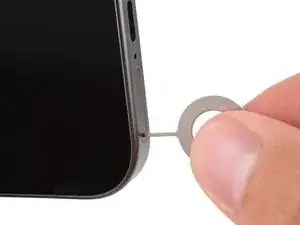

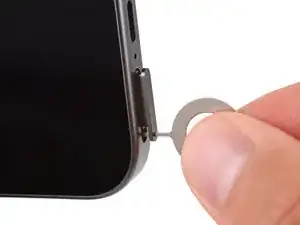

Плотно вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в отверстие лотка SIM на нижнем торце телефона, пока лоток не выйдет.

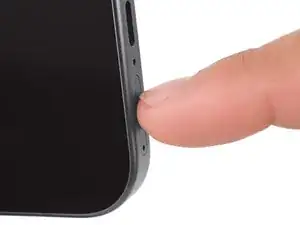

Рядом с лотком SIM находится небольшое отверстие микрофона — не перепутайте их!

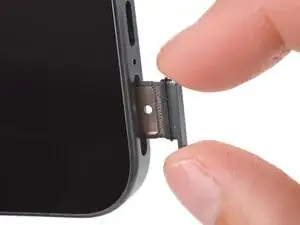

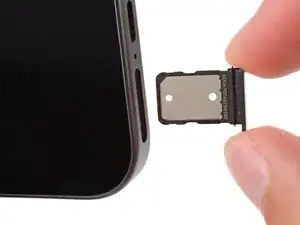

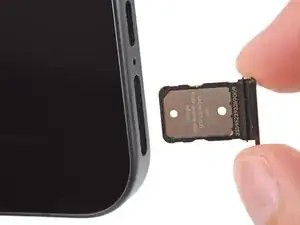

Извлеките лоток для SIM‑карты.

Задняя крышка приклеена к рамке. Нагрев крышки размягчает клей, что облегчает отделение.

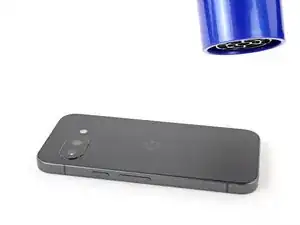

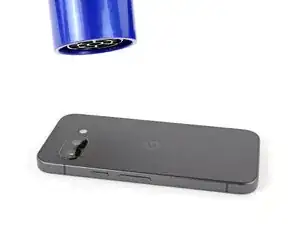

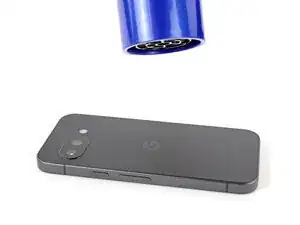

Используйте фен, чтобы нагреть всю заднюю крышку.

Нагревайте телефон только до состояния, когда он станет лишь тёплым на ощупь. Сильный нагрев может повредить заднюю крышку, экран или аккумулятор.

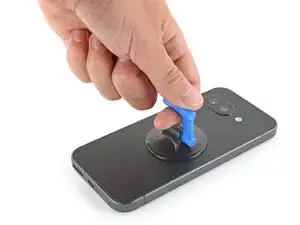

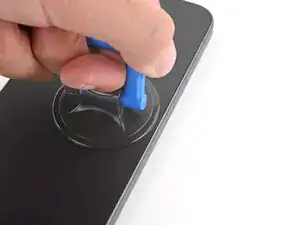

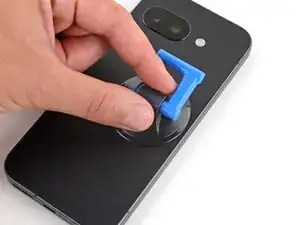

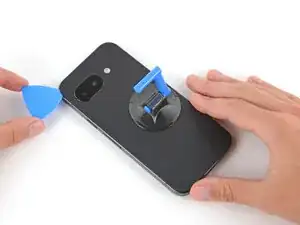

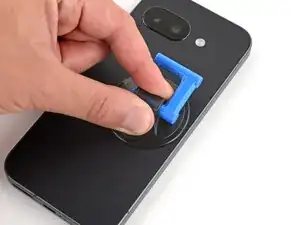

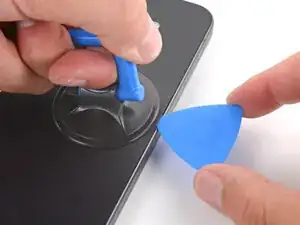

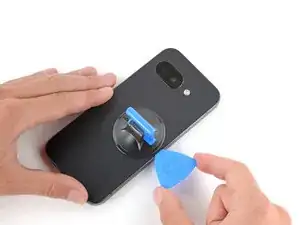

Установите присоску рядом с центром правого края задней крышки, как можно ближе к краю.

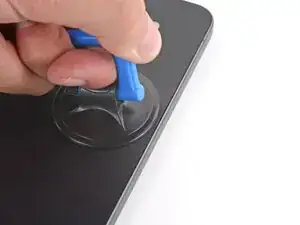

Сильным и равномерным усилием потяните присоску вверх, пока между крышкой и рамкой не образуется зазор.

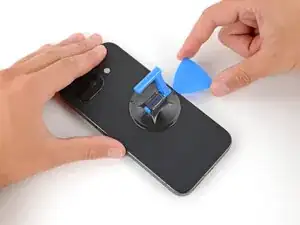

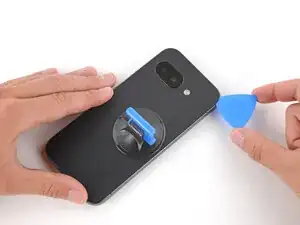

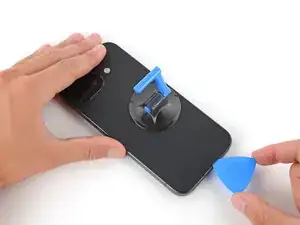

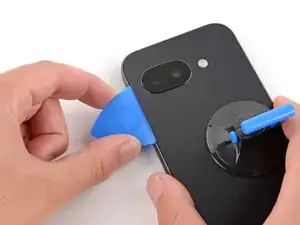

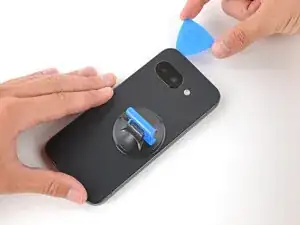

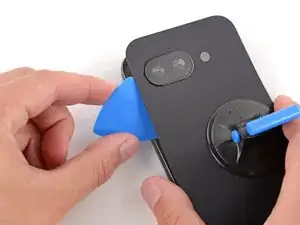

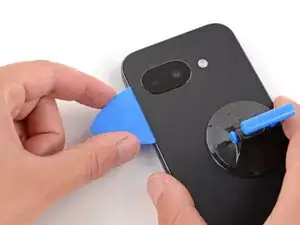

Вставьте кончик монтажной лопатки в зазор.

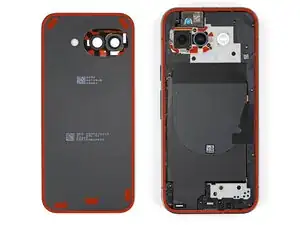

Задняя крышка фиксируется клеем по периметру рамки и в районе камер. Используйте эту фотографию в качестве ориентира при отделении клея.

При отделении клея на левом и правом краях не вставляйте лопатку глубже, чем на 3 мм, чтобы не повредить катушку беспроводной зарядки и её графитовую плёнку.

Если у вас возникают трудности с отделением клея, нагрейте сильнее и попробуйте снова.

Проведите монтажной лопаткой вверх по правому краю, вокруг правого верхнего угла и вдоль верхнего края, чтобы отделить клей, фиксирующий заднюю крышку.

Вставьте монтажную лопатку в первоначальный зазор, который вы создали рядом с центром правого края задней крышки.

Проведите лопатку вниз по правому краю, вдоль нижнего края и вверх по левому краю, чтобы отделить клей, фиксирующий крышку.

Вставьте плоскую кромку монтажной лопатки под верхнюю часть левого края задней крышки, рядом с ободком камеры.

Поверните лопатку и удерживайте постоянное давление, чтобы отделить клей вокруг ободка камеры.

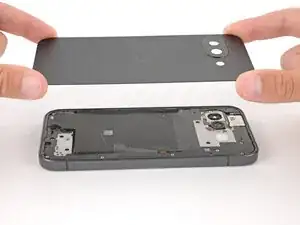

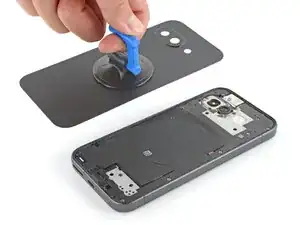

Снимите заднюю крышку.

Если вы чувствуете сопротивление, пройдите заново по периметру крышки и используйте лопатку, чтобы отделить оставшиеся участки клея.

Если ободок камеры оторвался от задней крышки и остался приклеенным к телефону, выполните этот шаг, чтобы удалить его. В противном случае пропустите этот шаг.

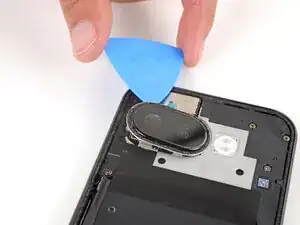

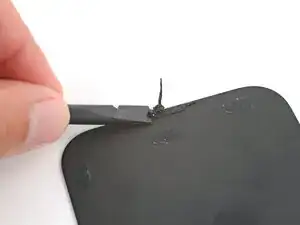

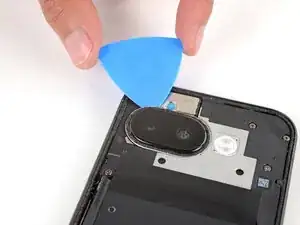

Просуньте монтажную лопатку под ободок камеры и подденьте его вверх, чтобы снять.

Вставляйте лопатку всего на несколько миллиметров под ободок, иначе вы можете повредить камеры.

Если возникают трудности, слегка нагрейте ободок камеры.

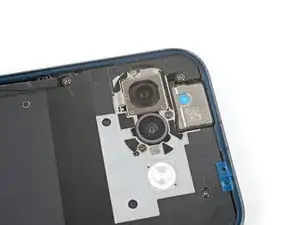

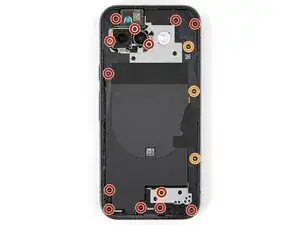

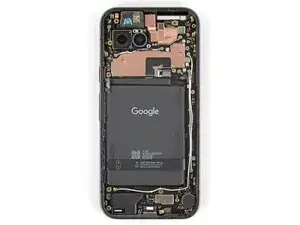

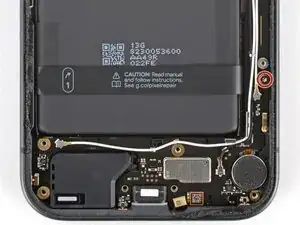

Используйте винтовёрт Torx Plus 3IP, чтобы выкрутить 16 винтов, крепящих узел беспроводной зарядки:

Тринадцать винтов длиной 5,0 мм

Три винта длиной 2,2 мм

В ходе ремонта следите за каждым винтом и возвращайте их на прежние места, чтобы не повредить телефон.

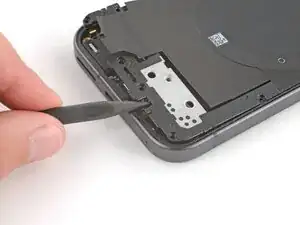

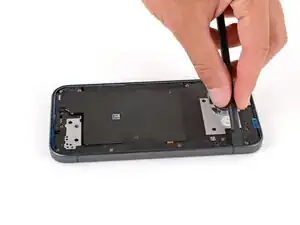

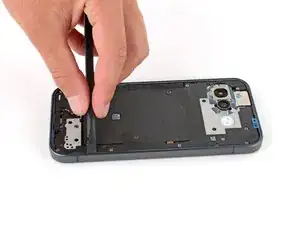

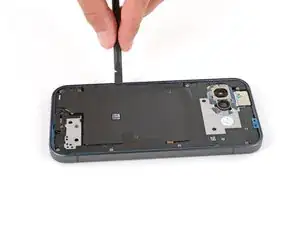

Используйте острый наконечник лопатки, чтобы поддеть и отщёлкнуть узел беспроводной зарядки из двух вырезов — одного справа от порта зарядки и другого на левой кромке чуть ниже камеры.

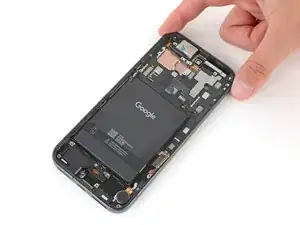

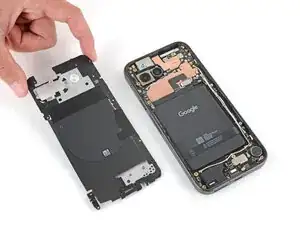

Снимите узел беспроводной зарядки.

Будьте осторожны, чтобы не повредить батарею инструментами при отсоединении.

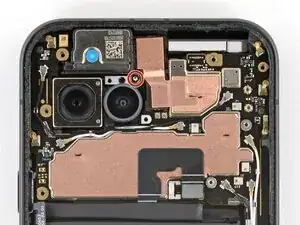

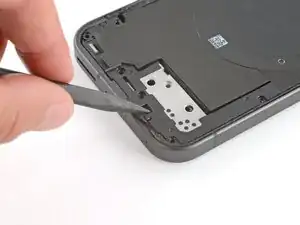

Используйте отвертку Torx Plus 3IP, чтобы вывернуть винт длиной 1,7 мм, крепящий крышку разъёма аккумулятора.

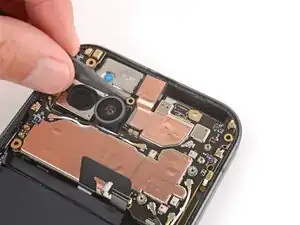

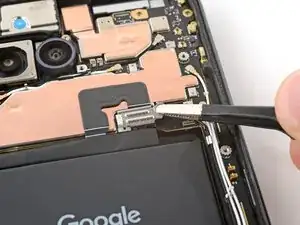

Используйте пинцет, чтобы приподнять и снять крышку разъёма аккумулятора.

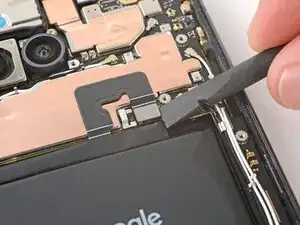

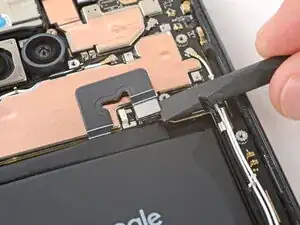

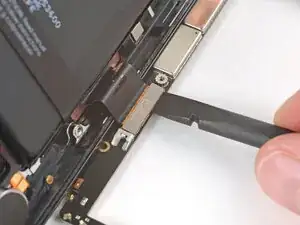

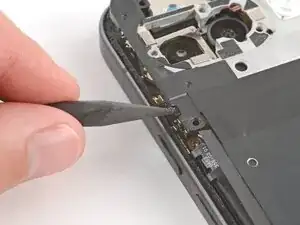

Используйте лопатку, чтобы поддеть и отсоединить кабель аккумулятора с нажимным разъёмом press connector.

Используйте отвертку 3IP Torx Plus, чтобы вывернуть два винта длиной 2,8 мм, крепящие плату.

Будьте осторожны, чтобы не запачкать камеры при обращении с платой.

Перед попыткой извлечь плату дважды проверьте, что вы вынули лоток SIM-карты.

Вставьте острый конец лопатки под отверстие для винта вблизи камер и приподнимите плату, пока не сможете захватить её пальцами.

Не пытайтесь полностью извлечь плату — она всё ещё соединена с корпусом кабелем экрана.

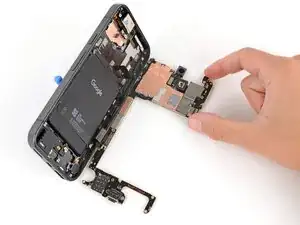

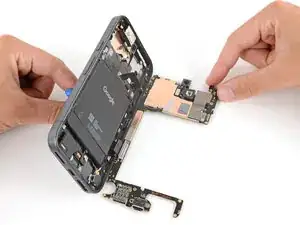

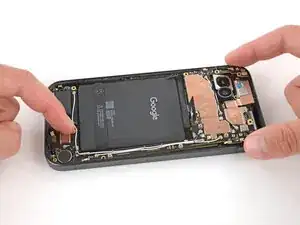

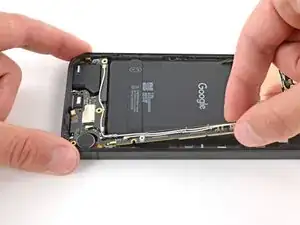

Захватите тонкую часть платы пальцами и приподнимите, пока защёлка у нижнего края аккумулятора не освободится.

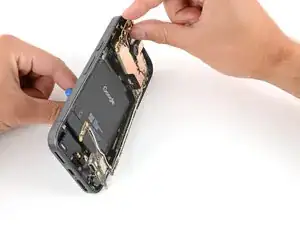

Оттяните верхний край платы вправо от рамки, пока порт зарядки полностью не выйдет из своего гнезда.

Плата может сместиться в процессе. Удерживайте её устойчиво, но не захватывайте объективы камер или разъёмы.

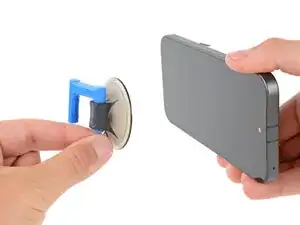

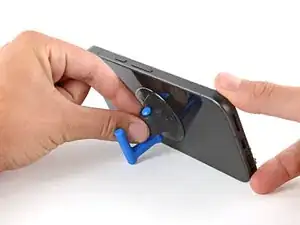

Прикрепите присоску к экрану и используйте её, чтобы подпереть телефон.

Осторожно положите плату на рабочую поверхность, следя, чтобы не натянуть кабель экрана.

Используйте отвертку Torx Plus 3IP, чтобы вывернуть винт длиной 1,7 мм, крепящий крышку кабеля экрана.

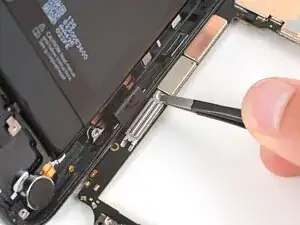

Используйте пинцет, чтобы приподнять и снять крышку кабеля экрана.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить кабель экрана с нажимным разъёмом press connector.

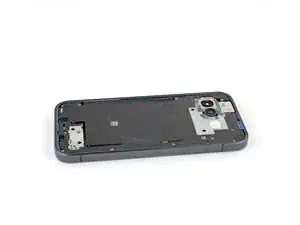

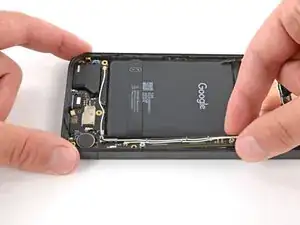

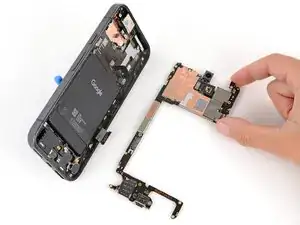

Сдвиньте плату от рамки и извлеките её.

Снимите присоску с экрана и положите телефон.

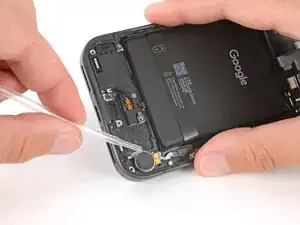

Приподнимите левую сторону телефона и нанесите 1–2 капли изопропилового спирта высокой концентрации (>90%) на левый край вибромотора.

Держите телефон приподнятым и подождите одну минуту, чтобы спирт размягчил клей, фикcирующий вибромотор.

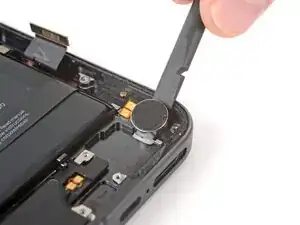

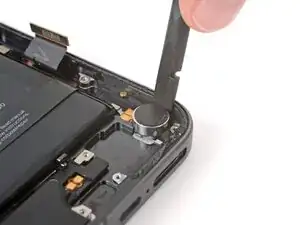

Используйте плоский конец лопатки, чтобы поддеть вибромотор по его правому краю.

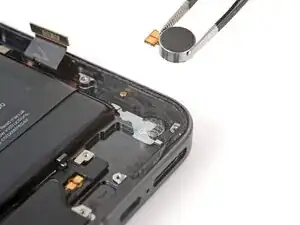

Снимите вибромотор.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать телефон обратно.

Используйте плоский конец лопатки и пинцет, чтобы соскрести и удалить старый клей вибромотора с рамки.

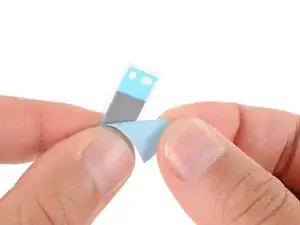

Снимите большую прозрачную подложку с клейкой ленты вибромотора.

Выравнивая клей на дне вибромотора, используйте плоский конец лопатки, чтобы плотно прижать его на место.

Удалите оставшуюся подложку, чтобы открыть клей.

Поместите вибромотор в его гнездо так, чтобы контактные площадки были направлены к верхней части телефона.

Плотно прижмите вибромотор, чтобы зафиксировать его клеем.

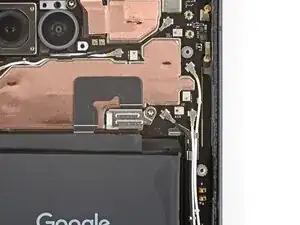

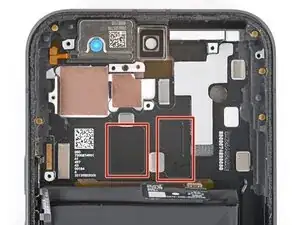

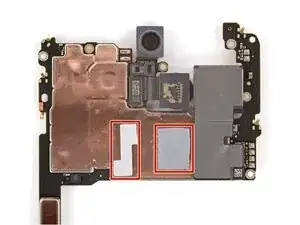

Проверьте состояние термопрокладок на плате — они могут находиться на нижней стороне платы или приклеены к соответствующим местам на рамке.

Если прокладки порваны, разорваны или иным образом повреждены, выполните следующие пять шагов, чтобы заменить их. Если нет — пропустите вперёд пять шагов.

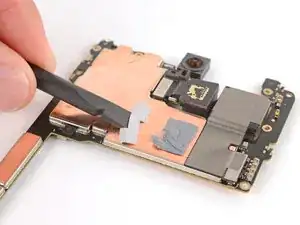

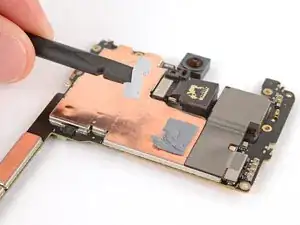

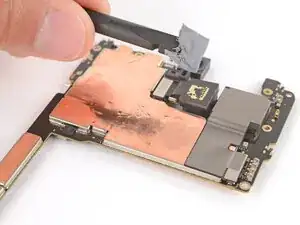

Используйте плоский конец лопатки, чтобы соскрести и удалить повреждённые термопрокладки.

Используйте изопропиловый спирт высокой концентрации (>90%) и кофейный фильтр, чтобы очистить и удалить остатки в местах, где были термопрокладки.

Термопрокладки очень хрупкие и при установке или снятии защитных плёнок легко смещаются. Работайте медленно — правильное расположение обеспечит корректный теплообмен.

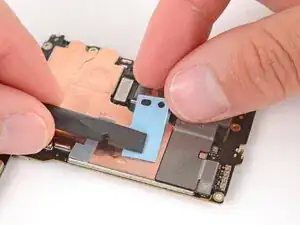

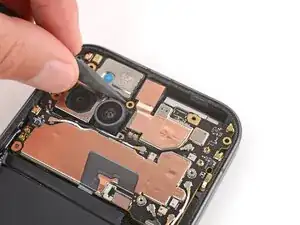

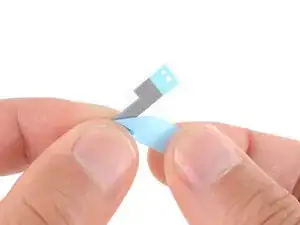

Снимите текстурированную защитную плёнку с меньшей термопрокладки.

Аккуратно разместите прокладку на плате.

Используйте это фото в качестве ориентира для выравнивания прокладки.

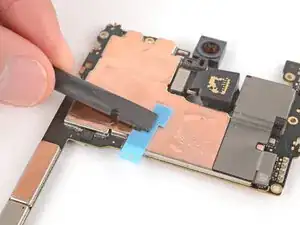

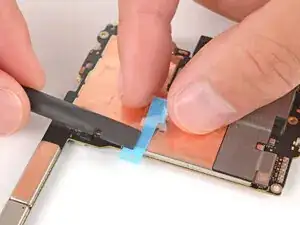

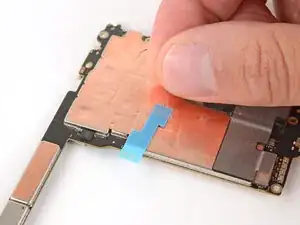

Используйте плоский конец лопатки или палец, чтобы слегка прижать всю поверхность термопрокладки, закрепив её без деформации.

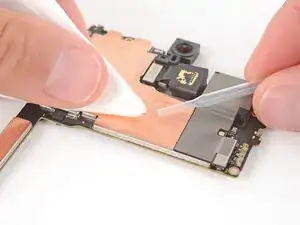

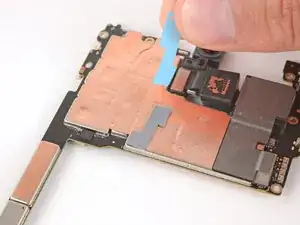

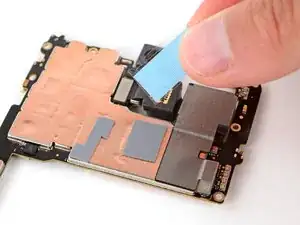

Медленно приподнимите и удалите оставшиеся защитные плёнки с верхней стороны термопрокладки.

Если термопрокладка начинает подниматься вместе с плёнками, уложите её обратно и снова прижмите для закрепления.

Повторите предыдущие два шага, чтобы установить оставшуюся, большую термопрокладку.

Используйте это фото в качестве ориентира для выравнивания прокладки.

Если ещё не сделано, подоприте телефон с помощью присоски.

Подвиньте плату вверх к рамке так, чтобы кабель экрана оказался рядом со своим разъёмом.

Наведите нажимной разъём кабеля экрана над его гнездом и надавите кончиком пальца — сначала с одной стороны, затем с другой — до щелчка.

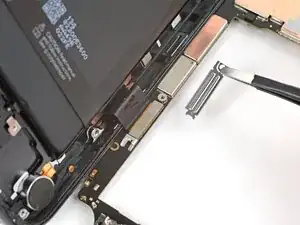

Используйте пинцет, чтобы подцепить нижний край крышки разъёма кабеля экрана и установить её на место, затем опустите крышку до плоского положения.

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 1.7 мм, фиксирующий крышку разъёма кабеля экрана.

Будьте осторожны, чтобы не запачкать камеры при обращении с платой.

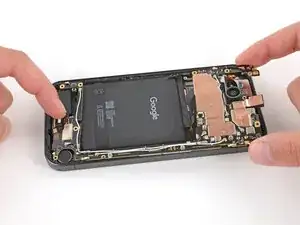

Переверните плату вверх так, чтобы она аккуратно легла в выемку на рамке.

Снимите присоску и положите телефон экраном вниз.

При вставке платы убедитесь, что кабель батареи не застрял снизу. Возможно, потребуется аккуратно отогнуть его в сторону.

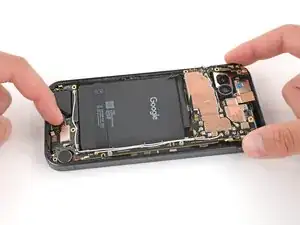

Толкните плату вниз по направлению к нижней части рамки и нажмите на порт зарядки, пока он не защёлкнется в вырезе.

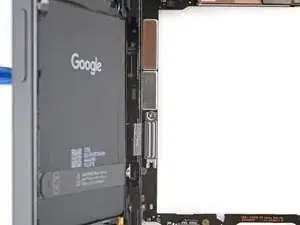

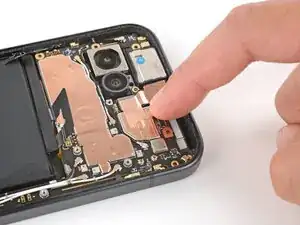

Нажмите на центр нижнего края платы, пока защёлка рядом с батареей не войдёт в зацепление.

Нажмите на верхний край платы, чтобы она вошла в свою выемку. Убедитесь, что камеры прилегают заподлицо и не находятся под странными углами.

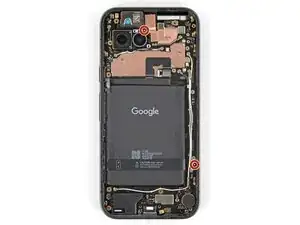

Используйте отвертку Torx Plus 3IP, чтобы установить два винта длиной 2.8 мм, фиксирующие плату.

Убедитесь, что плата лежит ровно и под ней ничего не застряло, прежде чем затягивать эти винты.

С помощью лопатки соскребите и удалите шесть небольших кусочков клея вокруг задних камер.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или кофейный фильтр), чтобы очистить и удалить остатки клея.

Снимите большую прозрачную защитную плёнку с клеевого слоя внутренней рамки и разместите его вокруг отверстий для камер.

Используйте вырезы для маленьких серебристых площадок, чтобы помочь выровнять клей.

Плоским концом лопатки крепко прижмите каждый кусочек клея, закрепив их на месте.

Удалите цветную защитную плёнку, потянув за язычок на верхнем крае.

Если клей начинает подниматься вместе с плёнкой, уложите его обратно и снова закрепите лопаткой.

Используйте лопатку, чтобы крепко прижать каждую из шести полос внутреннего клеевого уплотнения, зафиксировав их.

Эти кусочки клея легко отрываются при снятии последних подложек, поэтому убедитесь, что они прочно приклеены.

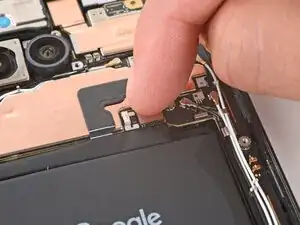

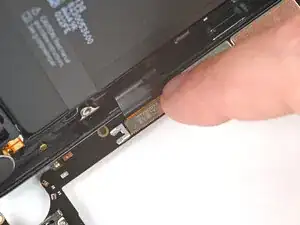

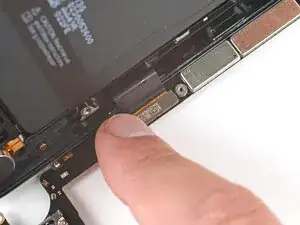

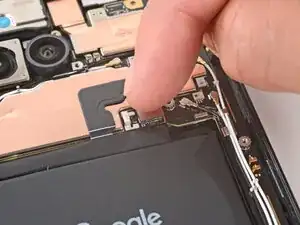

Используйте палец, чтобы совместить разъем питания батареи с его гнездом и надавите, чтобы подключить его.

Не пытайтесь силой вдавливать разъем. Если возникают трудности, сдвиньте его и попробуйте снова.

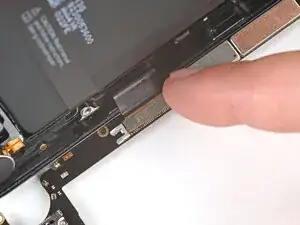

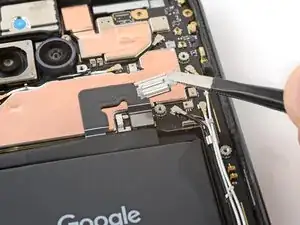

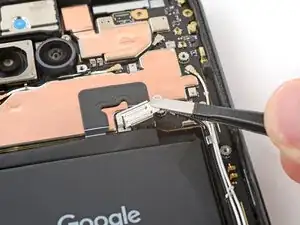

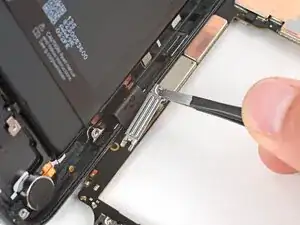

Используйте пинцет, чтобы зацепить левый край крышки разъема батареи, затем опустите крышку и уложите её ровно.

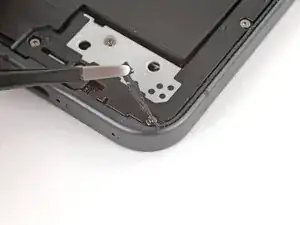

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 1,7 мм, фиксирующий крышку разъема батареи.

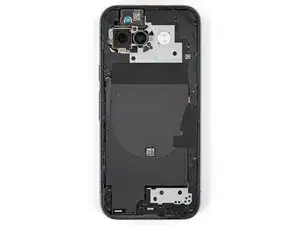

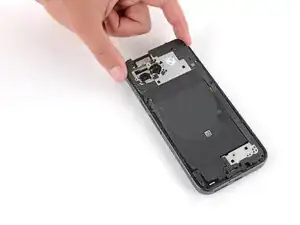

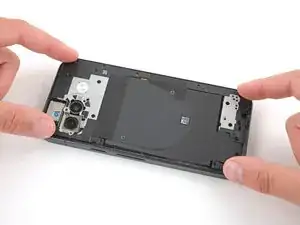

Установите модуль беспроводной зарядки на рамку.

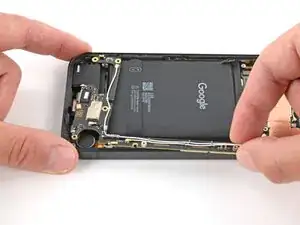

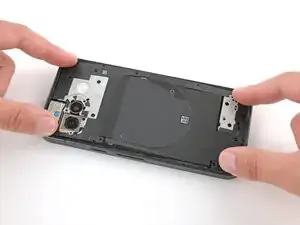

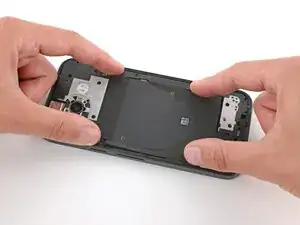

Пальцами плотно прижмите по периметру модуль беспроводной зарядки, чтобы защёлкнуть все его фиксаторы.

Используйте отвертку Torx Plus 3IP, чтобы установить 16 винтов, фиксирующих модуль беспроводной зарядки:

Тринадцать винтов длиной 5,0 мм

Три винта длиной 2,2 мм

Не торопитесь в следующих двух шагах. Чистая рамка обеспечивает равномерную укладку заменяющего клея и лучшую адгезию.

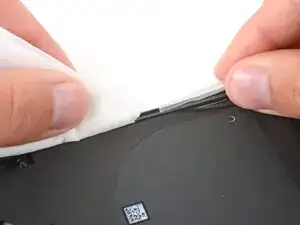

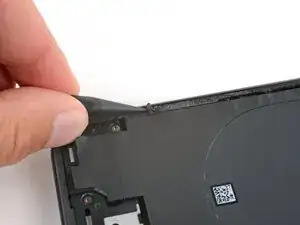

Используйте лопатку и пинцет, чтобы соскребать и удалять весь старый клей задней крышки с периметра телефона.

Если удастся соскрести кусок клея, за который можно ухватиться пальцами, вы сможете вытащить длинные участки клея. Тяните медленно и прямо в противоположном направлении от клея.

Используя изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или фильтр для кофе), очистите участки рамки, где был клей.

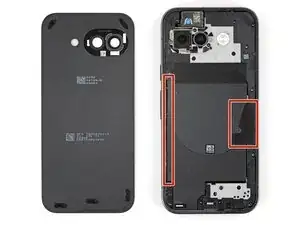

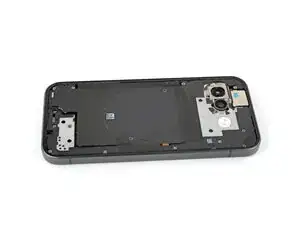

Перед нанесением клея задней крышки убедитесь, как он ляжет на рамку. Если клей будет нанесён неправильно, придётся начать заново с новым клеем.

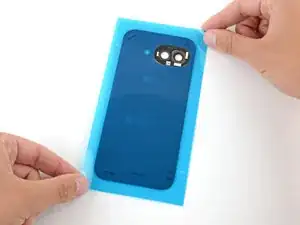

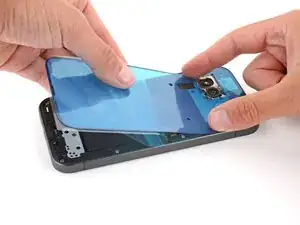

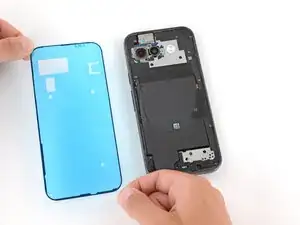

Держите клей над рамкой, чтобы определить его ориентацию. Используйте вырез для камеры на подложке, чтобы визуализировать его положение на рамке.

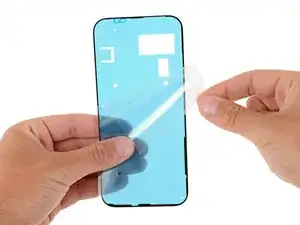

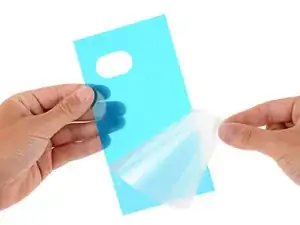

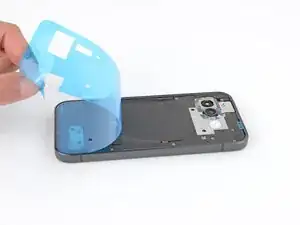

Отклейте верхнюю половину большой прозрачной подложки, чтобы открыть клей — не снимайте подложку полностью.

Не торопитесь при выравнивании клея с рамкой — он очень липкий и не перемещается после нанесения.

Сложив большую прозрачную подложку в сторону нижней части телефона, уложите открытую верхнюю кромку клея на рамку.

Используйте выступ рамки, чтобы помочь выровнять клей.

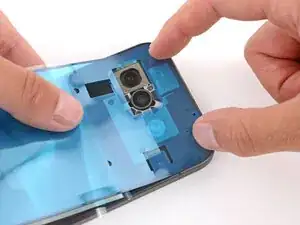

Когда верхняя кромка выровнена, аккуратно прижмите верхние углы пальцами, чтобы зафиксировать клей.

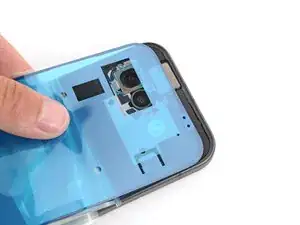

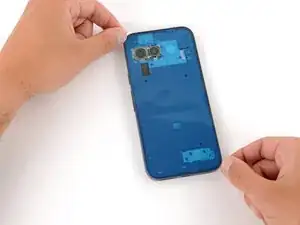

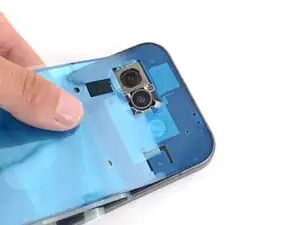

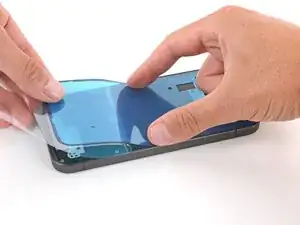

Медленно уложите оставшуюся часть клея на рамку, прижимая её на месте и постепенно отрывая большую подложку по мере продвижения.

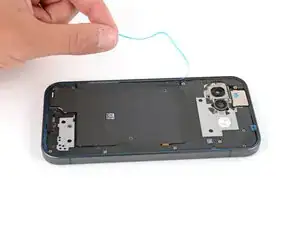

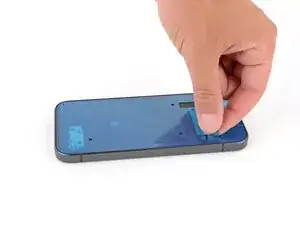

Используйте вытяжную бирку, чтобы удалить большую цветную подложку.

Используйте лопатку, чтобы плотно прижать клей по периметру телефона, зафиксировав его на рамке.

Если при снятии задней крышки ободок камеры отстал, выполните следующие пять шагов для его установки. В противном случае пропустите следующие пять шагов.

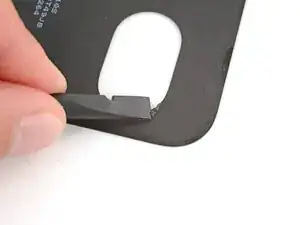

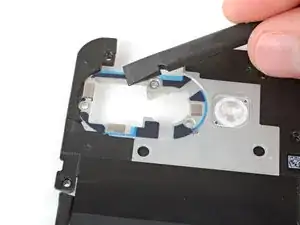

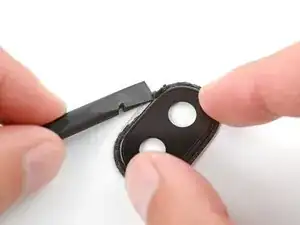

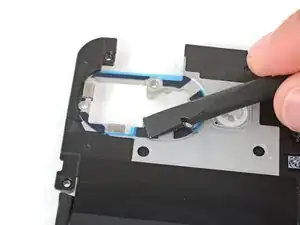

Используйте лопатку, чтобы соскрести и удалить старый клей с ободка камеры и соответствующего участка на задней крышке.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или фильтр для кофе), чтобы очистить и удалить остатки клея с ободка камеры и соответствующего места на задней крышке.

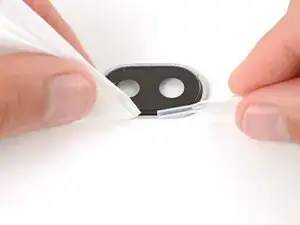

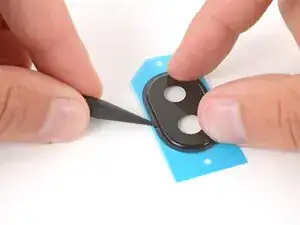

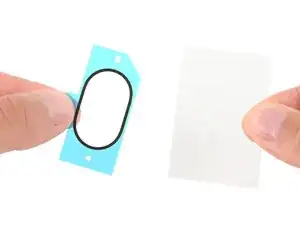

Снимите большую прозрачную подложку с клея ободка камеры.

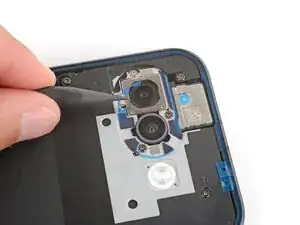

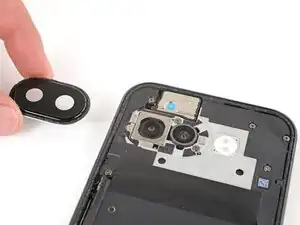

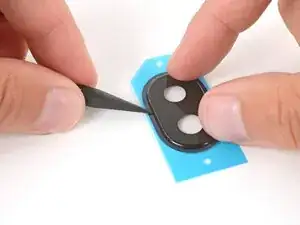

Наложите клей на ободок камеры и установите его на место.

Используйте лопатку, чтобы крепко прижать по периметру ободок камеры и зафиксировать клей.

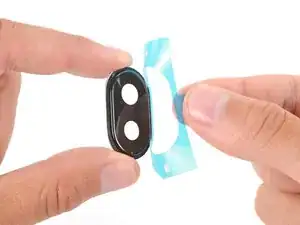

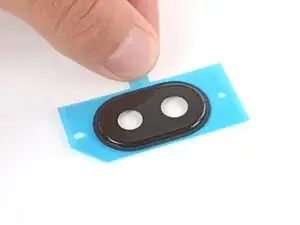

Снимите вторую, цветную подложку с клея ободка камеры.

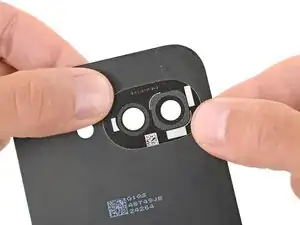

Совместите ободок камеры так, чтобы квадратная поролоновая прокладка находилась ближе всего к краю.

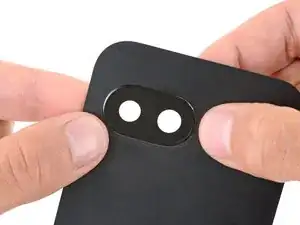

Используйте пальцы, чтобы прижать ободок камеры к задней крышке, плотно сжимая по периметру для фиксации клеем.

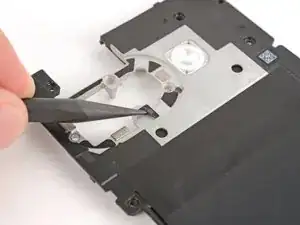

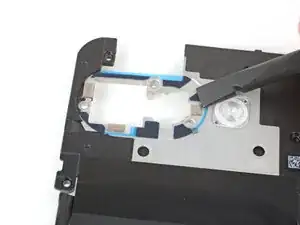

Используйте плоский конец лопатки, чтобы соскоблить и удалить весь старый клей, который остался на задней крышке, включая пять небольших овальных кусочков клея.

Если вы не видите всех овальных клеевых элементов, некоторые могли приклеиться к раме телефона.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или кофейный фильтр), чтобы очистить и удалить остатки клея.

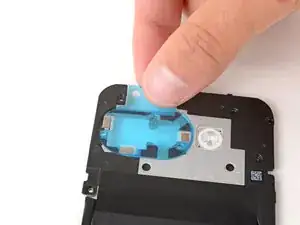

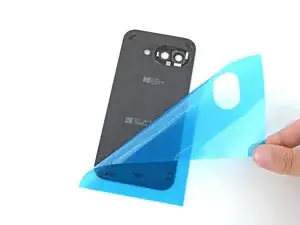

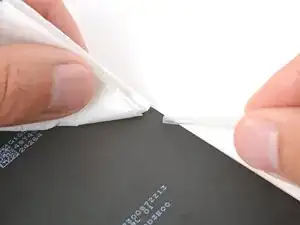

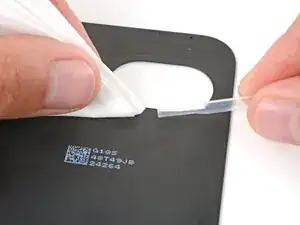

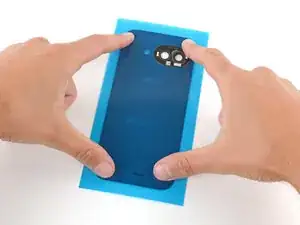

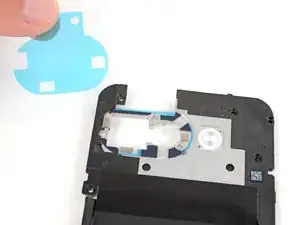

Снимите большую прозрачную подложку с внутреннего клеевого слоя задней крышки.

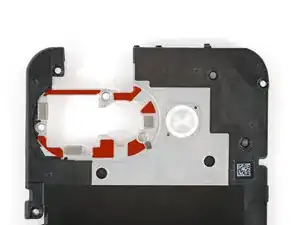

Разместите клей на нижней части задней крышки, убедившись, что вырез проходит вокруг ободка камеры.

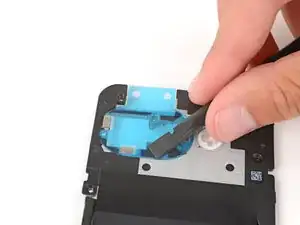

Используйте пальцы или лопатку, чтобы крепко прижать пять маленьких клеевых элементов и зафиксировать их на задней крышке.

Медленно приподнимите и снимите оставшуюся подложку.

Если клеевые элементы начали отрываться вместе с подложкой, положите её обратно и используйте лопатку, чтобы снова зафиксировать клей.

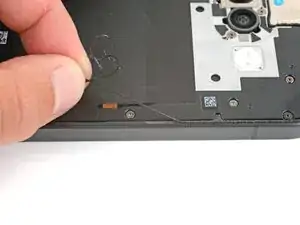

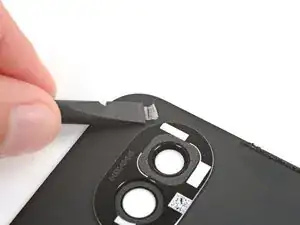

Используйте острый конец лопатки, чтобы приподнять и снять пластиковые подложки с клея вокруг тыльных камер.

Если клей начинает отрываться вместе с подложкой, положите её обратно и используйте лопатку, чтобы снова зафиксировать клей.

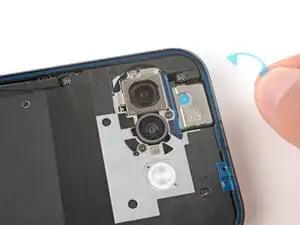

Используйте вытачки, чтобы снять последние подложки с клея задней крышки.

Совместите заднюю крышку с рамой и прижмите её на место.

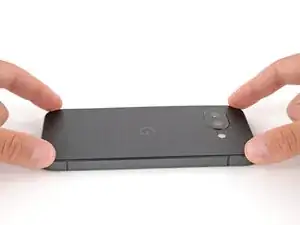

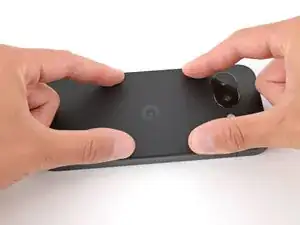

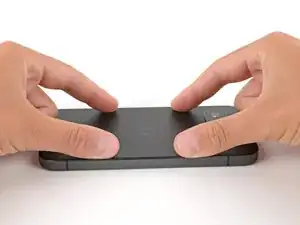

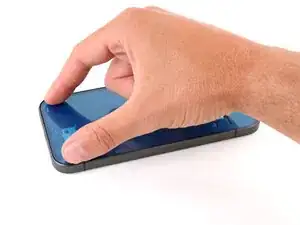

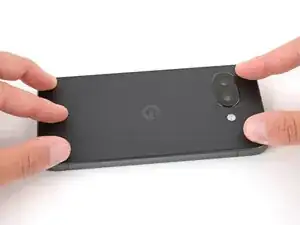

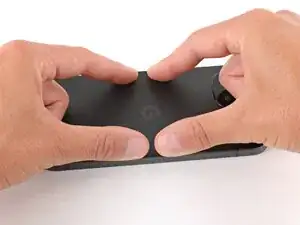

Крепко прижмите по периметру задней крышки и вблизи ободка камеры, чтобы склеить все клеевые участки задней крышки.

Вставьте лоток для SIM-карты полностью в его слот на нижнем крае телефона.
