Замена основной широкой камеры (задней) Google Pixel 9a

Перед началом ремонта разрядите аккумулятор Pixel до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может воспламениться при повреждении.

Отключите все кабели и полностью выключите телефон.

Плотно вставьте инструмент для извлечения SIM‑лотка, отвертку‑наконечник или выпрямленную скрепку в отверстие лотка SIM на нижнем торце телефона, пока лоток не выйдет.

Рядом с лотком SIM находится маленькое отверстие микрофона — не перепутайте их!

Извлеките лоток SIM‑карты.

Задняя крышка приклеена к корпусу. Нагрев крышки размягчает клей, облегчая разделение.

Используйте фен, чтобы нагреть всю заднюю крышку.

Нагревайте телефон лишь до уровня, когда крышка станет едва тёплой на ощупь. Сильный перегрев может повредить заднюю крышку, экран или аккумулятор.

Прикрепите присоску рядом с центром правого края задней крышки, как можно ближе к краю.

Сильно и равномерно потяните за присоску вверх, пока между крышкой и корпусом не появится зазор.

Вставьте кончик пика для открытия в зазор.

Задняя крышка закреплена клеем по периметру корпуса и рядом с камерами. Используйте это изображение как ориентир при отделении клея.

При отделении клея слева и справа не вставляйте пик глубже, чем на 3 мм, чтобы не повредить катушку беспроводной зарядки и её графитовую плёнку.

Если трудно отделить клей, снова нагрейте и попробуйте ещё раз.

Проведите пиком вдоль правого края, вокруг верхнего правого угла и вдоль верхнего края, чтобы отделить клей, фиксирующий заднюю крышку.

Вставьте пик в начальный зазор, который вы создали рядом с центром правого края задней крышки.

Проведите пиком вниз по правому краю, вдоль нижнего края и вверх по левому краю, чтобы отделить клей, фиксирующий крышку.

Вставьте плоский край пика под верхнюю часть левого края задней крышки, рядом с окантовкой камеры.

Поверните пик и применяйте постоянное давление, чтобы отделить клей вокруг окантовки камеры.

Снимите заднюю крышку.

Если чувствуете сопротивление, пройдитесь по периметру крышки и используйте пик, чтобы отделить оставшиеся участки клея.

Если окантовка камеры оторвалась от задней крышки и осталась на телефоне, выполните этот шаг, чтобы её снять. В противном случае пропустите шаг.

Просуньте пик под окантовку камеры и подденьте её, чтобы снять.

Вставляйте пик всего на несколько миллиметров под окантовку, иначе рискуете повредить камеры.

Если сложно, слегка нагрейте окантовку камеры.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить 16 винтов, удерживающих модуль беспроводной зарядки:

Тринадцать винтов длиной 5.0 мм

Три винта длиной 2.2 мм

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы не повредить телефон.

Используйте наконечник лопатки, чтобы поддеть и отщёлкнуть модуль беспроводной зарядки от двух пазов — один справа от разъёма зарядки и другой на левом крае чуть ниже камеры.

Снимите модуль беспроводной зарядки.

Будьте осторожны, чтобы не повредить аккумулятор инструментами при его отсоединении.

Используйте отвертку Torx Plus 3IP, чтобы вынуть винт длиной 1,7 мм, фиксирующий крышку разъёма аккумулятора.

Используйте пинцет, чтобы приподнять и снять крышку разъёма аккумулятора.

Используйте лопатку, чтобы приподнять и отсоединить кабель аккумулятора с нажимным разъёмом press connector.

Используйте отвертку Torx Plus 3IP, чтобы вынуть два винта длиной 2,8 мм, фиксирующие плату логики.

Будьте осторожны, чтобы не запачкать камеры при обращении с платой логики.

Перед попыткой извлечь плату логики ещё раз убедитесь, что вы вынули лоток SIM‑карты.

Вставьте кончик лопатки под отверстие для винта рядом с камерами и приподнимите плату, пока не сможете схватить её пальцами.

Не пытайтесь полностью вынуть плату логики — она всё ещё соединена с корпусом кабелем экрана.

Схватите узкую часть платы пальцами и приподнимите до тех пор, пока защёлка у нижнего края аккумулятора не освободится.

Сдвиньте верхний край платы вправо относительно корпуса, пока разъём зарядного порта полностью не выйдет из своего гнезда.

Плата логики может сдвинуться в этом шаге. Удерживайте её устойчиво, но не захватывайте линзы камер или разъёмы.

Прикрепите присоску к экрану и используйте её, чтобы зафиксировать телефон в приподнятом положении.

Осторожно положите плату логики на рабочую поверхность, стараясь не растягивать кабель экрана.

Используйте отвертку Torx Plus 3IP, чтобы вынуть винт длиной 1,7 мм, фиксирующий крышку кабеля экрана.

Используйте пинцет, чтобы приподнять и снять крышку кабеля экрана.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить кабель экрана с нажимным разъёмом press connector.

Сдвиньте плату логики от корпуса и извлеките её.

Держите плату логики немного приподнятой над рабочей поверхностью при работе с камерой — не прижимайте плату к поверхности, иначе можете повредить хрупкие компоненты.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить широкоугольный разъём камеры с нажимным разъёмом press connector.

Будьте осторожны, чтобы не повредить четыре пружинящих контакта рядом с разъёмом.

Снимите широкоугольную камеру.

Оставьте защитные крышки или вкладыши на объективе камеры пока что — они защитят линзу при повторной сборке. Вы снимете их перед установкой задней крышки.

Установите широкоугольную камеру на плату логики, стараясь не запачкать линзу.

Сопрягите нажимной разъём с его гнездом и нажмите пальцем — сначала с одной короткой стороны, затем с другой — пока разъём не защёлкнется.

Проверьте состояние теплопрокладок платы логики — они могут находиться на нижней стороне платы или приклеены к соответствующим местам на корпусе.

Если прокладки порваны, надорваны или иным образом повреждены, выполните следующие пять шагов для их замены. Если нет — пропустите пять шагов вперёд.

Используйте плоский конец лопатки, чтобы соскоблить и удалить повреждённые теплопрокладки.

Используйте высококонцентрированный (>90%) изопропиловый спирт и фильтр для кофе, чтобы очистить и удалить остатки там, где находились теплопрокладки.

Термопрокладки очень нежные и их легко сдвинуть при установке и снятии защитных пленок. Действуйте медленно — правильное позиционирование обеспечит надёжное рассеивание тепла.

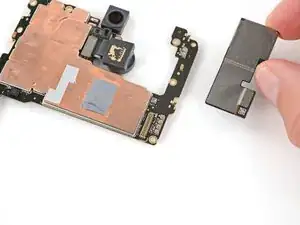

Снимите текстурированную подложку с меньшей термопрокладки.

Аккуратно разместите прокладку на плате.

Используйте эту фотографию в качестве ориентира для выравнивания прокладки.

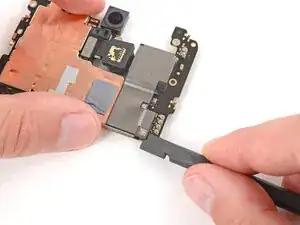

Плоским концом лопатки или пальцем слегка прижмите всю поверхность термопрокладки, закрепив её, не деформируя.

Медленно приподнимите и снимите оставшиеся защитные пленки с верхней части термопрокладки.

Если термопрокладка начинает подниматься вместе с пленками, положите её обратно и снова прижмите, чтобы закрепить.

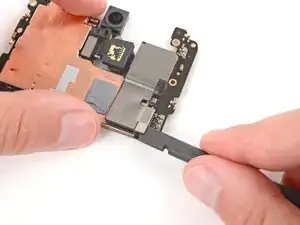

Повторите предыдущие два шага, чтобы установить оставшуюся, большую термопрокладку.

Используйте эту фотографию в качестве ориентира для выравнивания прокладки.

Если ещё не сделали, подоприте телефон присоской.

Подвиньте плату логики к рамке так, чтобы кабель экрана оказался рядом с его разъёмом.

Совместите прижимной разъём кабеля экрана с его гнездом и надавите кончиком пальца — сначала с одной стороны, затем с другой — пока он не щелкнет на месте.

С помощью пинцета зацепите нижний край крышки разъёма кабеля экрана и уложите крышку плоско.

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 1,7 мм, фиксирующий крышку разъёма кабеля экрана.

Будьте осторожны, чтобы не испачкать камеры при обращении с платой логики.

Переверните плату логики вверх, чтобы она аккуратно лежала в гнезде рамки.

Снимите присоску и положите телефон экраном вниз.

При установке платы логики убедитесь, что кабель батареи не застрял под ней. Возможно, его придётся осторожно отогнуть в сторону.

Подвиньте плату логики к нижней части рамки и надавите на порт зарядки, пока он не защёлкнется в вырезе.

Нажмите на центр нижнего края платы логики, пока защёлка возле батареи не зафиксируется.

Надавите на верхний край платы логики, чтобы она встала в своё гнездо. Убедитесь, что камеры сидят заподлицо и не находятся под странным углом.

Используйте отвертку Torx Plus 3IP, чтобы установить два винта длиной 2,8 мм, фиксирующие плату логики.

Перед затяжкой убедитесь, что плата логики лежит ровно и под ней ничего не зажато.

Используйте лопатку, чтобы поддеть и удалить шесть маленьких кусочков клея вокруг тыльных камер.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или кофейный фильтр), чтобы очистить и удалить остатки клея.

Снимите большую прозрачную подложку с клея внутренней части корпуса и уложите её вокруг отверстий для камер.

Используйте вырезы для маленьких серебристых площадок, чтобы выровнять клей.

Плоским концом лопатки крепко прижмите каждую деталь клея, закрепив её на месте.

Снимите цветную подложку, используя язычок в верхнем крае.

Если клей начинает отрываться вместе с подложкой, положите его обратно и снова закрепите лопаткой.

Используйте лопатку, чтобы крепко прижать каждую из шести частей клея внутренней части корпуса и закрепить их.

Эти кусочки клея легко могут оторваться при снятии последних подложек, поэтому убедитесь, что они прочно зафиксированы.

Используйте палец, чтобы совместить прижимной разъём батареи с его гнездом и нажмите, чтобы подключить его.

Не пытайтесь насильно вставить разъём. Если возникают трудности, переместите его и попробуйте снова.

С помощью пинцета зацепите левый край крышки разъёма батареи и уложите крышку плоско.

Используйте отвёртку Torx Plus 3IP, чтобы установить винт длиной 1,7 мм, фиксирующий крышку разъёма аккумулятора.

Поместите модуль беспроводной зарядки на рамку.

Пальцами плотно прижмите по периметру модуль беспроводной зарядки, чтобы защёлкнулись все его защёлки.

Используйте отвёртку Torx Plus 3IP, чтобы установить 16 винтов, фиксирующих модуль беспроводной зарядки:

Тринадцать винтов длиной 5,0 мм

Три винта длиной 2,2 мм

Не торопитесь на следующих двух шагах. Чистая рамка обеспечивает ровное нанесение новой клейкой ленты, что улучшает сцепление.

Используйте лопатку и пинцет, чтобы соскрести и удалить всю старую клейкую ленту с периметра задней крышки телефона.

Если вы соскребли кусок клея, достаточно большой, чтобы взять его пальцами, вы можете тянуть длинные участки клейкой ленты. Тяните медленно и прямо в противоположном направлении от клея.

С помощью изопропилового спирта высокой концентрации (>90%) и безворсовой салфетки (или фильтра для кофе) очистите участки рамки, где был клей.

Перед нанесением клейкой ленты на заднюю крышку убедитесь, как она будет располагаться на рамке. Если нанести её неправильно, придётся начинать заново с новой ленты.

Подержите ленту над рамкой, чтобы найти её ориентацию. Используйте вырез для камеры на подложке, чтобы представить, как она ляжет на рамку.

Отделите верхнюю половину большой прозрачной подложки, чтобы открыть клей — пока не снимайте подложку полностью.

Тщательно выравнивайте клей с рамкой — он очень липкий и после нанесения не передвигается.

Сложив большую прозрачную подложку к нижней части телефона, уложите открытый верхний край клейкой ленты на рамку.

Для выравнивания используйте выступ рамки.

Когда верхний край правильно выровнен, аккуратно прижмите верхние углы пальцами, чтобы закрепить клей.

Медленно уложите остальную часть клейкой ленты на рамку, прижимая её на месте и одновременно снимая большую подложку по мере продвижения.

Используйте язычок, чтобы снять большую цветную подложку.

Используйте лопатку, чтобы плотно прижать клей по периметру телефона, закрепляя его на рамке.

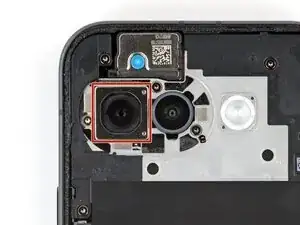

Если при снятии задней крышки ободок камеры отвалился, выполните следующие пять шагов для его установки. В противном случае пропустите пять шагов вниз.

Используйте лопатку, чтобы соскрести и удалить остатки старого клея с ободка камеры и соответствующего места на задней крышке.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую салфетку (или фильтр для кофе), чтобы очистить и удалить остатки клея с ободка камеры и соответствующего места на задней крышке.

Снимите большую прозрачную подложку с клейкой ленты для ободка камеры.

Наложите клей на ободок камеры и установите его на место.

Используйте лопатку, чтобы плотно прижать по периметру ободка камеры, закрепляя клей.

Снимите вторую, цветную подложку с клейкой ленты ободка камеры.

Разместите ободок камеры так, чтобы квадратная поролоновая вставка находилась ближе к краю.

Пальцами прижмите ободок камеры к задней крышке, сильно сжимая по периметру, чтобы закрепить его с помощью клея.

Плоским концом лопатки соскребите и удалите весь старый клей, оставшийся на задней крышке, включая пять маленьких овальных кусочков клея.

Если вы не видите все овальные кусочки, некоторые могли остаться на рамке телефона.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или фильтр для кофе), чтобы очистить и удалить остатки клея, которые вы удалили.

Снимите большую прозрачную защитную плёнку с внутреннего клеевого слоя задней крышки.

Положите клей на нижнюю часть задней крышки, убедившись, что вырез охватывает окантовку камеры.

Используйте пальцы или лопатку, чтобы плотно прижать пять небольших кусков клея для их фиксации на задней крышке.

Медленно оторвите и снимите оставшуюся защитную плёнку.

Если клей начнёт отрываться вместе с плёнкой, положите плёнку обратно и используйте лопатку, чтобы снова зафиксировать клей.

Снимите любую защитную крышку объектива или вкладыши с широкоугольной камеры.

Используйте острый конец лопатки, чтобы приподнять и удалить пластиковые вкладыши с клея вокруг тыльных камер.

Если клей начинает отрываться вместе с вкладышем, положите его на место и используйте лопатку, чтобы снова зафиксировать клей.

Используйте отрывные язычки, чтобы снять последнюю защитную плёнку с клея задней крышки.

Выровняйте заднюю крышку по корпусу и придавите её на место.

Плотно прижмите по периметру задней крышки и вокруг окантовки камеры, чтобы склеить все клеевые участки задней крышки.

Вдвиньте лоток для SIM‑карты полностью в его слот на нижнем торце телефона.
