Замена аккумулятора Google Pixel 9a

Дайте аккумулятору Pixel полностью разрядиться (до отключения) перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона.

Клей крепит заднюю крышку к рамке. Нагрев крышки размягчает клей и облегчает их разъединение.

Используйте фен, чтобы прогреть всю заднюю крышку.

Нагревайте телефон только до состояния едва тёплого на ощупь. Сильный нагрев может повредить заднюю крышку, экран или аккумулятор.

Прикрепите присоску рядом с центром правого края задней крышки, как можно ближе к краю.

Потяните за присоску вверх с сильной, равномерной силой, пока между крышкой и рамкой не образуется зазор.

Вставьте кончик монтажной лопатки в образовавшийся зазор.

Задняя крышка приклеена по периметру рамки и в области камер. Используйте это изображение как ориентир при отделении клея.

При отделении клея по левому и правому краю не вставляйте лопатку более чем на 3 мм, чтобы не повредить катушку беспроводной зарядки и её графитовую плёнку.

Если вы испытываете трудности при отделении клея, снова примените тепло и повторите попытку.

Сдвиньте лопатку вверх по правому краю, вокруг верхнего правого угла и вдоль верхнего края, чтобы отделить клей, фиксирующий заднюю крышку.

Вставьте монтажную лопатку в начальный зазор, созданный возле центра правого края задней крышки.

Проведите лопатку вниз по правому краю, вдоль нижнего края и вверх по левому краю, чтобы отделить клей, фиксирующий крышку.

Вставьте плоский край монтажной лопатки под верхнюю часть левого края задней крышки, рядом с окантовкой камеры.

Поверните лопатку и прилагайте постоянное давление, чтобы отделить клей вокруг окантовки камеры.

Снимите заднюю крышку.

Если вы ощущаете сопротивление, пройдитесь лопаткой по периметру крышки и отделите оставшийся клей.

Если окантовка камеры отделилась от задней крышки и осталась приклеенной к телефону, выполните этот шаг, чтобы снять её. В противном случае пропустите шаг.

Подденьте окантовку камеры монтажной лопаткой и приподнимите, чтобы снять её.

Вставляйте лопатку всего на несколько миллиметров под окантовку, иначе вы рискуете повредить камеры.

Если возникают трудности, слегка нагрейте окантовку камеры.

Используйте отвертку Torx Plus 3IP, чтобы открутить 16 винтов, крепящих сборку беспроводной зарядки:

Тринадцать винтов длиной 5.0 мм

Три винта длиной 2.2 мм

На протяжении всего ремонта отслеживайте каждый винт и ставьте его обратно только на то место, откуда он был вынут, чтобы не повредить телефон.

Используйте наконечник лопатки, чтобы поддеть и отщёлкнуть сборку беспроводной зарядки из двух вырезов — одного справа от разъёма зарядки и другого на левой кромке чуть ниже камеры.

Снимите сборку беспроводной зарядки.

Будьте осторожны, чтобы не повредить аккумулятор инструментами при его отсоединении.

Используйте отвертку Torx Plus 3IP, чтобы открутить винт длиной 1.7 мм, фиксирующий крышку разъёма аккумулятора.

Используйте пинцет, чтобы приподнять и снять крышку разъёма аккумулятора.

Используйте лопатку, чтобы поддеть и отсоединить пресс-разъём кабеля аккумулятора.

Кабель боковой кнопки хрупкий — будьте осторожны, чтобы не повредить его.

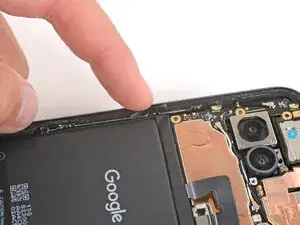

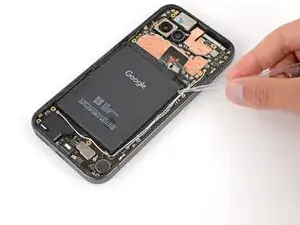

Используйте ноготь или лопатку, чтобы аккуратно отлепить кабель боковой кнопки и перекинуть его через боковую грань телефона.

Если вы используете лопатку, будьте очень осторожны, чтобы не проткнуть аккумулятор.

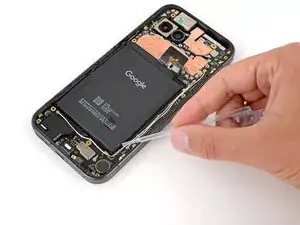

Используйте пальцы, чтобы отогнуть два пластиковых язычка у нижнего края аккумулятора.

Подогните язычки под телефон или закрепите их лентой в сторону, чтобы они не деформировались при нагреве аккумулятора в следующем шаге.

Наденьте напёрстки для пальцев, чтобы надежно ухватиться за тянущие язычки аккумулятора в следующих шагах.

Если у вас нет напёрстков, используйте латексные/нитриловые или резиновые перчатки.

Перед началом процедуры снятия аккумулятора внимательно прочтите следующие три шага. Тянущие язычки наиболее эффективны сразу после нагрева аккумулятора, поэтому важно знать точно, что делать, прежде чем начать.

Сильно клеящиеся полоски крепят аккумулятор к корпусу. Нагрев аккумулятора размягчит клей под ним, облегчая отделение.

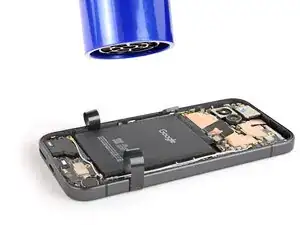

Используйте фен на режиме Высокая температура и Низкая скорость воздуха, нагревайте аккумулятор в течение трех минут, держа фен приблизительно в трёх дюймах от аккумулятора и постоянно перемещая его. Старайтесь равномерно распределять тепло по всей поверхности аккумулятора — не задерживайтесь на одном месте слишком долго.

В качестве альтернативы можно использовать нагревательный коврик при 80 °C (176 °F), разместив телефон экраном вниз на 10 минут.

Поскольку тянущие язычки требуют двух рук, нужно надежно зафиксировать телефон на рабочей поверхности.

Перед фиксацией телефона очистите рабочую поверхность, убедитесь, что под экраном ничего нет.

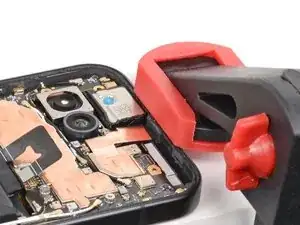

Фиксируйте телефон только за приподнятую кромку корпуса и будьте очень осторожны, чтобы не прижать внутренние компоненты.

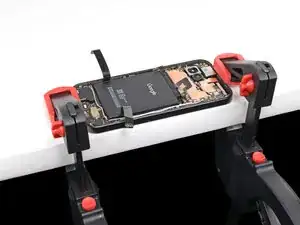

Используйте F‑зажимы или C‑зажимы, чтобы зафиксировать телефон на рабочей поверхности. Минимум понадобятся два зажима — для верхнего и нижнего краёв.

Используйте зажимы с пластиковыми или резиновыми накладками. При использовании металлических зажимов положите ткань между зажимом и корпусом, чтобы избежать повреждения металла.

Если у вас нет зажимов, попросите помощника плотно держать телефон.

Обязательно соблюдайте меры по защите от электростатического разряда при фиксации телефона.

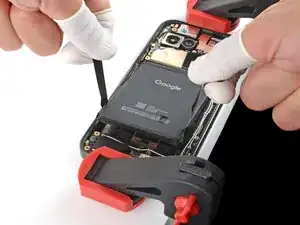

Потяните прямо вверх за тянущие язычки аккумулятора и применяйте постоянное, ровное усилие, пока аккумулятор не отделится от корпуса. Не дергайте язычки резко, иначе они могут порваться.

Если аккумулятор не отделяется после одной минуты постоянного усилия, подогрейте сильнее и попробуйте снова.

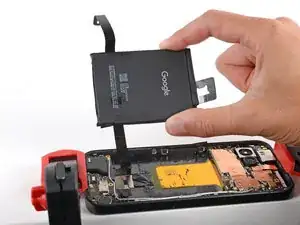

Снимите аккумулятор.

Никогда не используйте повторно деформированный или повреждённый аккумулятор — это пожароопасно. Замените его на новый.

Если вы успешно сняли аккумулятор, поздравляем! Перейдите на пять шагов ниже для инструкций по сборке.

Если тянущие язычки порвались или соскочили из‑под аккумулятора, не переживайте! Перейдите к следующему шагу для альтернативного метода снятия аккумулятора.

В следующих двух шагах не применяйте больше изопропилового спирта, чем указано, иначе можно повредить экран.

Нанесите две или три капли этанола изопропилового высокой концентрации (>90%) в верхний правый и нижний правый углы аккумулятора.

Подождите одну минуту, чтобы спирт размягчил клей аккумулятора.

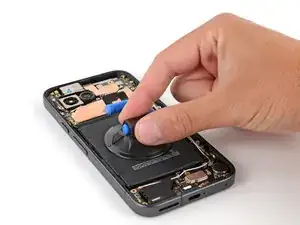

Прикрепите присоску к центру аккумулятора так, чтобы вертикальная ручка была направлена к правому краю.

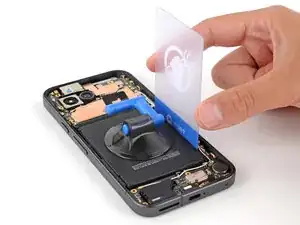

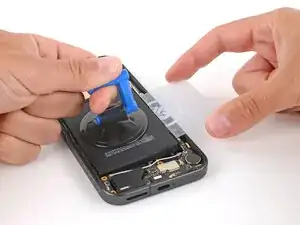

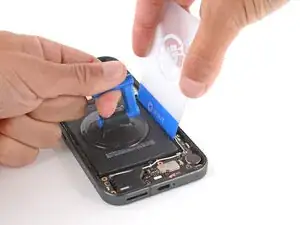

Вставьте короткую грань пластиковой карты между правым краем аккумулятора и платой логики, расположив карту ближе к верхней части аккумулятора.

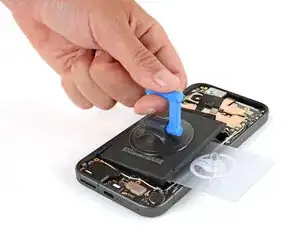

Потяните вверх за присоску с сильной, равномерной силой и подденьте пластиковой картой, пока она не попадёт под аккумулятор.

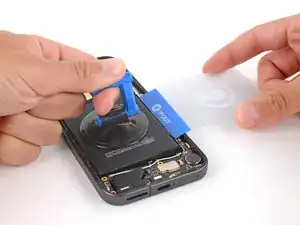

Потребуется время и постоянное давление, чтобы карта прошла под аккумулятор.

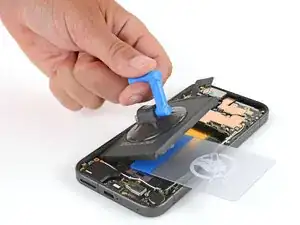

Продолжайте тянуть присоской вверх и полностью под slide пластиковой карты под аккумулятор, чтобы отделить клей.

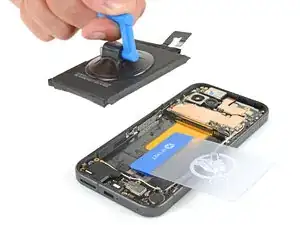

Используйте присоску, чтобы поднять и снять аккумулятор.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать телефон.

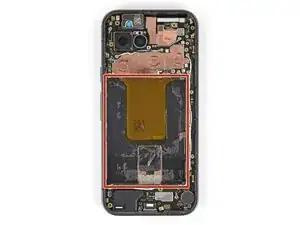

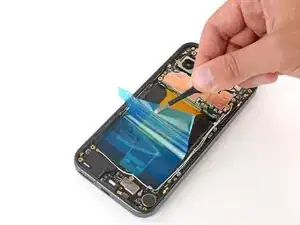

Используйте лопатку и пинцет, чтобы удалить весь старый клей от батареи с рамки.

Клей может быть трудно удалить. Используйте лопатку, чтобы свернуть клей в большие комки, которые затем можно медленно поддеть и снять пинцетом.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или фильтры для кофе), чтобы очистить и удалить все остатки старого клея с рамки.

Наносите изопропиловый спирт экономно — избыток может повредить дисплей.

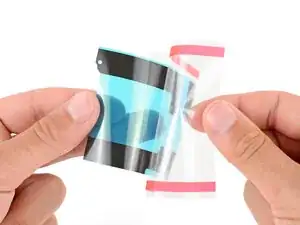

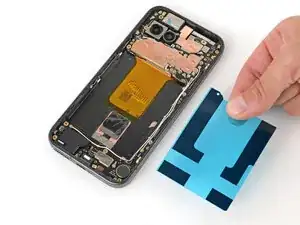

Снимите большую прозрачную подложку с клейкой ленты для замены батареи.

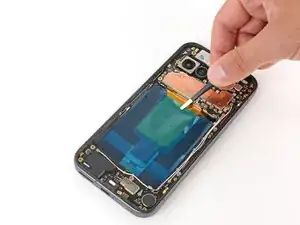

Разместите клей в углубление для батареи так, чтобы полоски совпадали с контурами рамки.

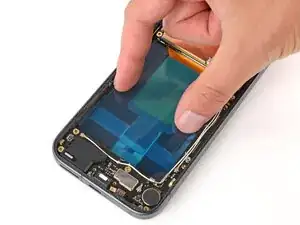

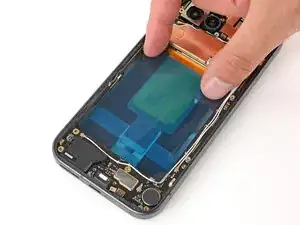

Используйте пальцы или лопатку, чтобы плотно прижать клей на место, закрепив его на рамке.

Снимите и удалите оставшуюся подложку.

Кабель боковой кнопки хрупкий — будьте осторожны, чтобы не повредить его.

Осторожно переверните кабель боковой кнопки через рамку, чтобы он не застрял между боковой частью батареи и рамкой на следующем шаге.

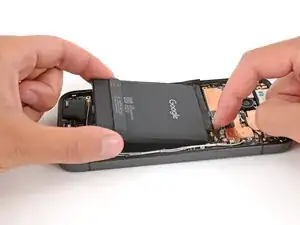

Держите батарею над её гнездом и пальцем нажмите вниз, чтобы снова подключить контактное соединение батареи press connector.

Временное подключение батареи гарантирует, что она правильно сидит в своем гнезде.

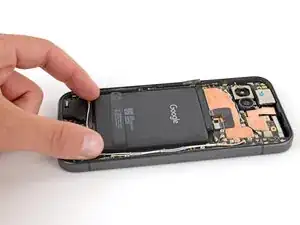

Вложите батарею в гнездо и плотно прижмите, чтобы закрепить её на клее.

Когда батарея будет на месте, отсоедините её, продолжая сборку.

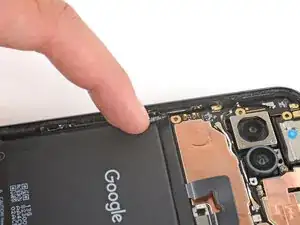

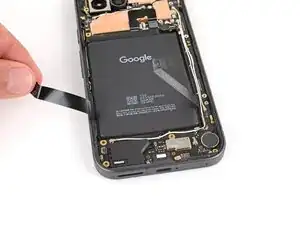

Используйте палец, чтобы перевернуть кабель боковой кнопки на батарею и осторожно прижмите, чтобы закрепить его лентой.

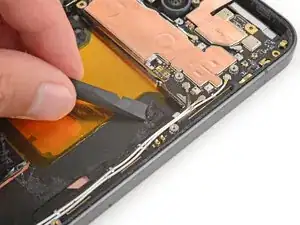

Используйте лопатку, чтобы соскрести и удалить шесть небольших кусочков клея вокруг тыльных камер.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или фильтр для кофе), чтобы очистить и удалить любые остатки клея, которые были удалены.

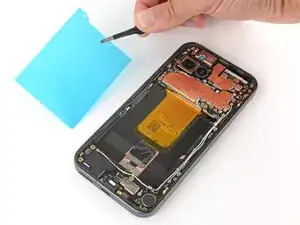

Снимите большую прозрачную подложку с клея внутренней части корпуса и разместите её вокруг отверстий для камер.

Используйте вырезы для маленьких серебристых площадок, чтобы помочь выровнять клей.

Используйте плоский конец лопатки, чтобы плотно прижать каждый кусок клея, закрепив их на месте.

Снимите цветную подложку, потянув за язычок на верхнем крае.

Если клей начинает отрываться вместе с подложкой, положите его обратно на место и используйте лопатку, чтобы снова закрепить.

Используйте лопатку, чтобы плотно прижать каждый из шести кусков клея внутренней части корпуса и закрепить их.

Эти кусочки клея легко отрываются при снятии последних подложек, поэтому убедитесь, что они прочно зафиксированы.

Используйте палец, чтобы выровнять контактное соединение батареи над его разъёмом и нажать вниз, чтобы подключить его.

Не пытайтесь втиснуть разъём силой. Если возникают трудности, перенаправьте его и попробуйте снова.

Используйте пинцет, чтобы зацепить левый край крышки разъёма батареи и зафиксировать его на месте, затем опустите крышку ровно.

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 1,7 мм, фиксирующий крышку разъёма батареи.

Разместите модуль беспроводной зарядки на рамке.

Используйте пальцы, чтобы плотно прижать по периметру модуль беспроводной зарядки и защёлкнуть все его фиксаторы.

Используйте отвертку Torx Plus 3IP, чтобы установить 16 винтов, фиксирующих модуль беспроводной зарядки:

Тринадцать винтов длиной 5,0 мм

Три винта длиной 2,2 мм

Не торопитесь при выполнении следующих двух шагов. Чистая рамка позволяет новому клею ложиться ровно, обеспечивая более прочное склеивание.

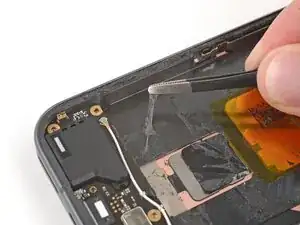

Используйте лопатку и пинцет, чтобы соскоблить и удалить весь старый клей задней крышки с периметра телефона.

Если вы соскребли кусок клея, за который можно ухватиться пальцами, можно тянуть длинные секции клея за один раз. Тяните медленно и прямо в противоположном направлению от клея.

Используя изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или кофейный фильтр), очистите участки рамки, где был клей.

Перед нанесением клея для задней крышки убедитесь, что вы представляете, как он ляжет на рамку. Если нанести клей неправильно, придётся начинать заново с новым клеем.

Держите клей над рамкой, чтобы определить его ориентацию. Используйте вырез для камеры на подложке, чтобы представить, как он ляжет на рамку.

Отклейте верхнюю половину большой прозрачной подложки, чтобы открыть клей — пока не удаляйте подложку полностью.

Не торопитесь при выравнивании клея по рамке — он очень липкий и его нельзя сдвинуть после нанесения.

С большой прозрачной подложкой, согнутой в сторону нижней части телефона, положите открытый верхний край клея на рамку.

Используйте кромку рамки, чтобы помочь выровнять клей.

Когда верхний край правильно выровнен, аккуратно надавите на верхние углы пальцами, чтобы закрепить клей.

Медленно прикладывайте оставшийся клей к рамке, прижимая его на место и одновременно отрывая большую подложку по мере продвижения.

Используйте вытяжную метку, чтобы удалить большую цветную подложку.

Используйте лопатку, чтобы сильно прижать клей по периметру телефона, чтобы закрепить его на рамке.

Если ободок камеры отсоединился при снятии задней крышки, выполните следующие пять шагов, чтобы установить его. В противном случае пропустите пять шагов вниз.

Используйте лопатку, чтобы соскоблить и удалить остатки старого клея с ободка камеры и соответствующего участка на задней крышке.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или кофейный фильтр), чтобы очистить и удалить остатки клея с ободка камеры и соответствующего участка на задней крышке.

Снимите большую прозрачную подложку с клея для ободка камеры.

Накройте ободок камеры клеем и установите его на место.

Используйте лопатку, чтобы плотно прижать по периметру ободка камеры, чтобы закрепить клей.

Снимите вторую цветную подложку с клея для ободка камеры.

Выравняйте ободок камеры так, чтобы квадратная поролоновая прокладка была ближе всего к краю.

Используйте пальцы, чтобы прижать ободок камеры к задней крышке, сильно сжав по периметру, чтобы закрепить его клеем.

Используйте плоский конец лопатки, чтобы соскоблить и удалить весь старый клей, оставшийся на задней крышке, включая пять маленьких овальных кусочков клея.

Если вы не видите всех овальных клеев, некоторые могли прилипнуть к рамке телефона.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или кофейный фильтр), чтобы очистить и удалить остатки от удалённых клеёв.

Снимите большую прозрачную подложку с внутреннего клея задней крышки.

Положите клей на нижнюю часть задней крышки, убедившись, что вырез охватывает ободок камеры.

Используйте пальцы или лопатку, чтобы плотно прижать пять маленьких кусков клея и закрепить их на задней крышке.

Медленно поднимите и снимите оставшуюся подложку.

Если клеи начинают отрываться вместе с подложкой, положите её обратно и используйте лопатку, чтобы снова прижать клей.

Используйте острый конец лопатки, чтобы приподнять и снять пластиковые подкладки с клея вокруг тыльных камер.

Если клей начинает отрываться вместе с подкладкой, верните её на место и снова зафиксируйте лопаткой.

Используйте тянущие ярлыки, чтобы снять последнюю подкладку с клея задней крышки.

Совместите заднюю крышку с рамой и прижмите её на место.

Сильно прижмите по периметру задней крышки и возле ободка камеры, чтобы склеились все клеевые соединения задней крышки.
