Замена фронтальной камеры Google Pixel 9a

Разрядите батарею Pixel до уровня ниже 25% перед началом этого ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Клеевая лента фиксирует заднюю крышку на рамке. Нагрев крышки размягчает клей, что упрощает отделение.

Используйте фен для нагрева всей задней крышки.

Нагревайте телефон только до температуры, при которой он становится едва тёплым на ощупь. Сильный нагрев может повредить заднюю крышку, экран или батарею.

Прикрепите присоску ближе к центру правого края задней крышки, как можно ближе к кромке.

Резким, равномерным усилием потяните вверх за присоску, пока между крышкой и рамкой не появится зазор.

Вставьте кончик лопатки для открытия в зазор.

Задняя крышка закреплена клеем по периметру рамки и рядом с камерами. Используйте эту фотографию как ориентир при отделении клея.

При отделении клея по левому и правому краю не вставляйте лопатку глубже, чем на 3 мм, чтобы не повредить катушку беспроводной зарядки и её графитовую плёнку.

Если у вас возникают трудности при отделении клея, снова нагрейте и попробуйте снова.

Проведите лопаткой вдоль правого края, вокруг верхнего правого угла и по верхнему краю, чтобы отделить клей, фиксирующий заднюю крышку.

Вставьте лопатку для открытия в начальный зазор, который вы создали рядом с центром правого края задней крышки.

Проведите лопатку вниз по правому краю, вдоль нижнего края и вверх по левому краю, чтобы отделить клей, фиксирующий крышку.

Вставьте плоский край лопатки под верхнюю часть левого края задней крышки, рядом с окантовкой камеры.

Поверните лопатку и постоянно давите, чтобы отделить клей вокруг окантовки камеры.

Снимите заднюю крышку.

Если вы чувствуете сопротивление, пройдитесь лопаткой по периметру крышки и отделите оставшийся клей.

Если окантовка камеры оторвалась от задней крышки и осталась приклеенной к телефону, выполните этот шаг, чтобы снять её. В противном случае пропустите этот шаг.

Подденьте лопатку под окантовку камеры и приподнимите, чтобы снять её.

Вставляйте лопатку всего на несколько миллиметров под окантовку, иначе вы рискуете повредить камеры.

Если сложно, слегка нагрейте окантовку камеры.

Используйте отвертку Torx Plus 3IP, чтобы вынуть 16 винтов, фиксирующих сборку беспроводной зарядки:

Тринадцать винтов длиной 5.0 мм

Три винта длиной 2.2 мм

В ходе ремонта помечайте каждый винт и возвращайте его точно в то же место, чтобы не повредить телефон.

Используйте острый конец лопатки, чтобы поддеть и отщёлкнуть сборку беспроводной зарядки от двух вырезов — одного справа от разъёма зарядки и другого на левом краю чуть ниже камеры.

Снимите сборку беспроводной зарядки.

Будьте осторожны, чтобы не повредить батарею инструментами при её отключении.

Используйте отвертку Torx Plus 3IP, чтобы вынуть винт длиной 1.7 мм, фиксирующий крышку разъёма батареи.

Используйте пинцет, чтобы приподнять и снять крышку разъёма аккумулятора.

Используйте лопатку, чтобы приподнять и отключить нажимной разъём кабеля аккумулятора press connector.

Будьте очень осторожны, чтобы не касаться линз камеры при снятии фронтальной камеры. Если вы случайно коснётесь, аккуратно протрите их чистой тканью.

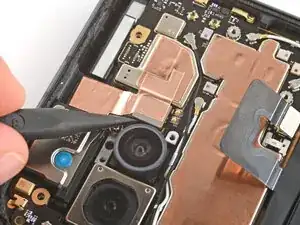

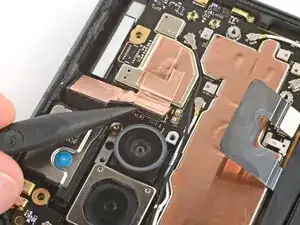

Используйте острый конец лопатки, чтобы приподнять и отключить нажимной разъём фронтальной камеры, поддев под верхний левый угол.

Используйте пинцет, чтобы захватить центр фронтальной камеры, между нажимным разъёмом и самой камерой.

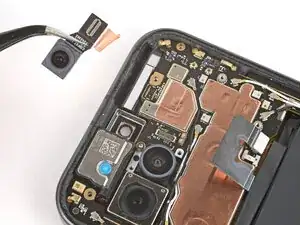

Подогните камеру к правому краю и аккуратно отлепите её от медной фольги.

Поздравляем со снятием! Остальные шаги покажут, как собрать телефон обратно.

Снимите любые крышки или пластиковые подложки с вашей запасной линзы фронтальной камеры.

Будьте осторожны, чтобы не прижимать и не запачкать оголённую линзу.

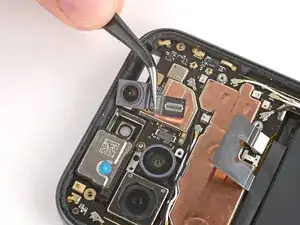

Установите фронтальную камеру в её гнездо.

Прижмите её пальцем, чтобы подключить нажимной разъём фронтальной камеры.

Снимите медную фольгу с большой прозрачной подложки и поместите её на фронтальную камеру.

Пока не снимайте другие подложки.

Аккуратно прижмите к камере верхнюю часть фольги, чтобы зафиксировать её (нижняя часть всё ещё имеет пластиковую подложку под ней).

Удерживая верхнюю часть медной фольги пальцем, используйте пинцет, чтобы вытащить подложку из нижней части фольги.

Аккуратно прижмите нижнюю часть медной фольги, чтобы зафиксировать её на нажимном разъёме фронтальной камеры.

Используйте пинцет, чтобы снять оставшуюся подложку с верхней части медной фольги.

Используйте лопатку, чтобы счистить и удалить шесть маленьких кусочков клея вокруг тыльных камер.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или бумажный фильтр для кофе), чтобы очистить и удалить любые остатки клея.

Снимите большую прозрачную подложку с клеевой вставки внутренней рамки и расположите её вокруг отверстий для камер.

Используйте вырезы для небольших серебристых контактов, чтобы правильно совместить клей.

Используйте плоский конец лопатки, чтобы плотно прижать каждую часть клея и зафиксировать её.

Снимите цветную подложку, потянув за язычок на верхнем крае.

Если клей начнёт отрываться вместе с подложкой, положите его обратно и снова зафиксируйте лопаткой.

Используйте лопатку, чтобы плотно прижать каждую из шести частей клея внутренней рамки и зафиксировать их.

Эти кусочки клея легко отрываются при снятии окончательных подложек, поэтому убедитесь, что они плотно зафиксированы.

Используйте палец, чтобы совместить нажимной разъём аккумулятора с его гнездом и прижать его для подключения.

Не пытайтесь вдавливать разъём силой. Если возникают трудности, переориентируйте его и попробуйте снова.

Используйте пинцет, чтобы зацепить левый край крышки разъёма аккумулятора, затем опустите крышку на место.

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 1,7 мм, фиксирующий крышку разъёма аккумулятора.

Поместите модуль беспроводной зарядки на раму.

Пальцами плотно прижмите по периметру модуля беспроводной зарядки, чтобы защёлкнулись все его защёлки.

Используйте отвёртку Torx Plus 3IP, чтобы установить 16 винтов, закрепляющих модуль беспроводной зарядки:

Тринадцать винтов длиной 5.0 мм

Три винта длиной 2.2 мм

Не торопитесь на следующих двух шагах. Чистая рамка позволяет клею ровно лечь, обеспечивая лучшее сцепление.

Используйте лопатку и пинцет, чтобы соскрести и удалить весь старый клей задней крышки с периметра телефона.

Если вы соскребёте кусок, достаточно большой, чтобы взять его пальцами, вы можете потянуть длинные участки клея. Тяните медленно и прямо в противоположном направлении от клея.

С помощью изопропилового спирта высокой концентрации (>90%) и безворсовой ткани (или кофейного фильтра) очистите участки рамки, где был клей.

Перед нанесением клея на заднюю крышку убедитесь, как он будет располагаться на рамке. Если нанести клей неправильно, придётся начинать заново с новым клеем.

Держите клей над рамкой, чтобы определить его ориентацию. Используйте вырез для камеры в защитной плёнке, чтобы представить, как он ляжет на рамку.

Отогните вниз верхнюю половину большой прозрачной плёнки, чтобы открыть клей — пока не снимайте плёнку полностью.

Не торопитесь при выравнивании клея с рамкой — он очень липкий и не подлежит перемещению после нанесения.

С большим прозрачным защитным слоем, завернутым к нижней части телефона, уложите открытую верхнюю кромку клея на рамку.

Используйте кромку рамки для помощи в выравнивании клея.

Как только верхняя кромка выровнена, аккуратно прижмите верхние углы пальцами, чтобы зафиксировать клей.

Медленно укладывайте оставшийся клей на рамку, прижимая его на месте и отрывая большую плёнку по мере продвижения.

Используйте вытяжную ленту, чтобы удалить большую цветную плёнку.

Используйте лопатку, чтобы плотно прижать клей по периметру телефона и закрепить его на рамке.

Если при снятии задней крышки выступ корпуса камеры оторвался, выполните следующие пять шагов для его установки. В противном случае пропустите пять шагов вниз.

Используйте лопатку, чтобы соскрести и удалить старый клей с ободка камеры и соответствующего места на задней крышке.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или кофейный фильтр), чтобы очистить и удалить остатки клея с ободка камеры и соответствующего места на задней крышке.

Снимите большую прозрачную плёнку с клея ободка камеры.

Наклейте клей поверх ободка камеры и установите его на место.

Используйте лопатку, чтобы плотно прижать по периметру ободка камеры и закрепить клей.

Удалите вторую, цветную плёнку с клея ободка камеры.

Выровняйте ободок камеры так, чтобы квадратная поролоновая вставка была ближе к краю.

Прижмите ободок камеры пальцами к задней крышке, плотно сжимая по периметру, чтобы закрепить его клеем.

Используйте плоский конец лопатки, чтобы соскрести и удалить весь старый клей, оставшийся на задней крышке, включая пять кусочков маленького овального клея.

Если вы не видите все овальные кусочки, некоторые могли остаться на рамке телефона.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или кофейный фильтр), чтобы очистить и удалить остатки клея, которые вы удалили.

Снимите большую прозрачную плёнку с внутреннего клея задней крышки.

Приклейте клей к нижней части задней крышки, убедившись, что вырез проходит вокруг ободка камеры.

Используйте пальцы или лопатку, чтобы с усилием прижать пять небольших клейких прокладок, закрепив их на задней крышке.

Медленно оттяните и снимите оставшуюся защитную подложку.

Если клейкие прокладки начинают отрываться вместе с подложкой, прижмите их обратно и снова закрепите лопаткой.

Используйте кончик лопатки, чтобы приподнять и снять пластиковые подложки с клейкой ленты вокруг тыльных камер.

Если клейкая лента начинает отрываться вместе с подложкой, верните её на место и снова закрепите лопаткой.

Используйте вытягивающие язычки, чтобы снять последнюю подложку с клейкой ленты на задней крышке.

Совместите заднюю крышку с рамой и прижмите её на место.

Плотно прижмите по периметру задней крышки и около окантовки камеры, чтобы склеить все клейкие прокладки задней крышки.
