Замена громкоговорителя Google Pixel 9a

Перед началом ремонта разрядите батарею Pixel ниже 25%. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Плотно вставьте инструмент для извлечения SIM‑лотка, биту или выпрямленную скрепку в отверстие лотка SIM на нижнем торце телефона, пока лоток не выйдет.

Рядом с гнездом SIM находится маленькое отверстие микрофона — не перепутайте их!

Снимите лоток для SIM‑карты.

Задняя крышка закреплена на рамке клеем. Нагрев крышки размягчает клей, облегчая разъединение.

Используйте фен, чтобы нагреть всю заднюю крышку.

Нагревайте телефон только до состояния, когда он станет чуть тёплым на ощупь. Сильный нагрев может повредить заднюю крышку, экран или батарею.

Прикрепите присоску рядом с центром правого края задней крышки, как можно ближе к краю.

Сильным и равномерным движением потяните присоску вверх, пока не образуется зазор между крышкой и рамкой.

Вставьте кончик медиатора в образовавшийся зазор.

Задняя крышка приклеена по периметру рамки и в районе камер. Используйте это изображение как ориентир при отделении клея.

При отделении клея на левой и правой кромках не вводите медиатор глубже 3 мм, чтобы не повредить катушку беспроводной зарядки и её графитовую плёнку.

Если вам трудно отделить клей, нагрейте сильнее и попробуйте снова.

Просуньте медиатор вдоль правого края, вокруг верхнего правого угла и по верхнему краю, чтобы отделить клей, фиксирующий заднюю крышку.

Вставьте медиатор в начальный зазор, который вы создали рядом с центром правого края задней крышки.

Проведите медиатор вниз по правому краю, вдоль нижнего края и вверх по левому краю, чтобы отделить клей, фиксирующий крышку.

Вставьте плоскую кромку медиатора под верхнюю часть левого края задней крышки, рядом с окантовкой камеры.

Поверните медиатор и приложите постоянное усилие, чтобы отделить клей вокруг окантовки камеры.

Снимите заднюю крышку.

Если вы испытываете сопротивление, пройдитесь по периметру крышки и используйте медиатор, чтобы отделить оставшиеся участки клея.

Если окантовка камеры оторвалась от задней крышки и осталась приклеенной к телефону, выполните этот шаг для её удаления. В противном случае пропустите этот шаг.

Просуньте медиатор под окантовку камеры и подденьте, чтобы снять её.

Вставляйте медиатор лишь на несколько миллиметров под окантовку, иначе можно повредить камеры.

Если возникают трудности, слегка нагрейте окантовку камеры.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить 16 винтов, фиксирующих модуль беспроводной зарядки:

Тринадцать винтов длиной 5.0 мм

Три винта длиной 2.2 мм

В ходе ремонта следите за каждым винтом и обязательно возвращайте его на прежнее место, чтобы не повредить телефон.

Используйте остриё пластиковой лопатки, чтобы поддеть и отщёлкнуть модуль беспроводной зарядки из двух вырезов — одного справа от разъёма зарядки и другого на левой кромке чуть ниже камеры.

Снимите узел беспроводной зарядки.

Будьте осторожны, чтобы не повредить батарею инструментами при ее отключении.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 1,7 мм, фиксирующий крышку разъема батареи.

Используйте пинцет, чтобы приподнять и снять крышку разъема батареи.

Используйте лопатку, чтобы поддеть и отключить пресс‑разъем кабеля батареи press connector.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,8 мм, фиксирующие плату логики.

Будьте осторожны, чтобы не запачкать объективы камер при обращении с платой логики.

Перед попыткой снять плату логики дважды проверьте, что вы извлекли лоток SIM‑карты.

Вставьте острый кончик лопатки под отверстие для винта возле камер и приподнимите плату, пока не сможете ухватить ее пальцами.

Пока не пытайтесь полностью извлечь плату логики — она все еще соединена с рамкой кабелем экрана.

Схватите тонкую часть платы пальцами и приподнимите до тех пор, пока защелка у нижнего края батареи не освободится.

Сдвиньте верхний край платы вправо от рамки, пока разъем зарядного порта полностью не выйдет из своего посадочного места.

Плата логики может сместиться в процессе этого шага. Держите её устойчиво, но не захватывайте объективы камер или разъемы.

Примените присоску к экрану и используйте её, чтобы приподнять телефон.

Осторожно положите плату логики на рабочую поверхность, стараясь не натянуть кабель экрана.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 1,7 мм, фиксирующий крышку кабеля экрана.

Используйте пинцет, чтобы приподнять и снять крышку кабеля экрана.

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс‑разъем кабеля экрана press connector.

Сдвиньте плату логики прочь от рамки и извлеките её.

Снимите присоску с экрана и положите телефон на стол.

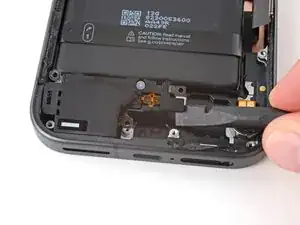

Подденьте плоский конец лопатки под пластиковую защелку с правой стороны громкоговорителя.

Поверните лопатку, чтобы поддеть и отщелкнуть громкоговоритель.

Снимите громкоговоритель.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать телефон обратно.

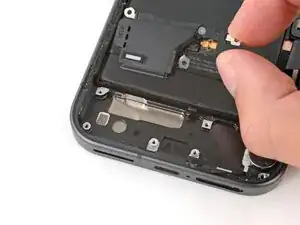

Установите громкоговоритель под небольшим наклоном вниз так, чтобы прокладка динамика вошла в вырез.

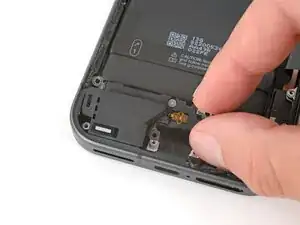

Плотно прижмите громкоговоритель до щелчка.

Проверьте состояние термопрокладок платы логики — они либо на нижней стороне платы, либо приклеены в соответствующем месте на рамке.

Если прокладки порваны, надорваны или иным образом повреждены, выполните следующие пять шагов, чтобы заменить их. Если нет — перейдите на пять шагов вперед.

Используйте плоский конец лопатки, чтобы соскрести и удалить поврежденные термопрокладки.

Используйте изопропиловый спирт высокой концентрации (>90%) и бумажный фильтр для кофе, чтобы очистить и удалить остатки там, где были термопрокладки.

Термоотводные прокладки очень хрупкие и их легко сместить при установке и снятии защитных пленок. Не спешите при нанесении — правильное расположение обеспечит надёжный отвод тепла.

Снимите текстурированную подложку с меньшей термопрокладки.

Аккуратно поместите прокладку на плату.

Используйте это фото как ориентир при выравнивании прокладки.

Плоским концом лопатки или кончиком пальца слегка прижмите всю поверхность термопрокладки, чтобы закрепить её, не деформируя.

Медленно приподнимите и снимите оставшиеся подложки с верхней стороны термопрокладки.

Если термопрокладка начинает подниматься вместе с подложками, положите её обратно и снова прижмите для фиксации.

Повторите предыдущие два шага, чтобы установить оставшуюся, большую термопрокладку.

Используйте это фото как ориентир при выравнивании прокладки.

Если ещё не сделано, подпереть телефон с помощью присоски.

Подвиньте логическую плату вверх к рамке так, чтобы кабель экрана оказался рядом со своим разъёмом.

Совместите прижимной разъём кабеля экрана с его гнездом и прижмите кончиком пальца — сначала с одной стороны, затем с другой — пока он не щёлкнет на место.

Используйте пинцет, чтобы подхватить нижний край крышки разъёма кабеля экрана, затем уложите крышку на место.

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 1,7 мм, фиксирующий крышку разъёма кабеля экрана.

Будьте осторожны, чтобы не заляпать камеры при обращении с логической платой.

Перегните логическую плату вверх так, чтобы она аккуратно лежала в выемке в рамке.

Снимите присоску и положите телефон экраном вниз.

При установке логической платы убедитесь, что кабель батареи не зажался снизу. Возможно, придётся аккуратно отогнуть его в сторону.

Подвиньте логическую плату к нижней части рамки и прижмите порт зарядки вниз, пока он не защёлкнется в вырезе.

Прижмите центр нижнего края логической платы, пока защёлка возле батареи не зафиксируется.

Прижмите верхний край логической платы, чтобы она встала в свою выемку. Убедитесь, что камеры лежат заподлицо и не под углом.

Используйте отвертку Torx Plus 3IP, чтобы установить два винта длиной 2,8 мм, фиксирующие логическую плату.

Перед затягиванием убедитесь, что логическая плата лежит ровно и ничего не зажато под ней.

Используйте лопаточку, чтобы поддеть и удалить шесть небольших кусочков клея вокруг задних камер.

Используйте высококонцентрированный (>90%) изопропиловый спирт и безворсовую ткань (или фильтр для кофе) для очистки и удаления остатков клея.

Снимите большую прозрачную подложку с клеевой ленты внутренней рамки и уложите её вокруг отверстий для камер.

Используйте вырезы под маленькие серебристые площадки, чтобы правильно выровнять клей.

Плоским концом лопатки крепко прижмите каждый кусочек клея, чтобы зафиксировать его.

Снимите цветную подложку, потянув за язычок на верхнем крае.

Если клей начинает отрываться вместе с подложкой, положите его обратно и с помощью лопатки снова зафиксируйте.

С помощью лопатки плотно прижмите каждый из шести кусочков клея внутренней рамки для их фиксации.

Эти кусочки клея легко отрываются при снятии последних подложек, поэтому убедитесь, что они надёжно закреплены.

Совместите разъём питания батареи пальцем с его гнездом и прижмите, чтобы подключить.

Не пытайтесь вставлять разъём силой. Если возникают трудности, переместите его и попробуйте снова.

Используйте пинцет, чтобы подхватить левый край крышки разъёма батареи, затем уложите крышку на место.

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 1,7 мм, фиксирующий крышку разъёма аккумулятора.

Установите модуль беспроводной зарядки на рамку.

Пальцами энергично надавите по периметру модуля беспроводной зарядки, чтобы снова защёлкнуть все его фиксаторы.

Используйте отвертку Torx Plus 3IP, чтобы установить 16 винтов, фиксирующих модуль беспроводной зарядки:

Тринадцать винтов длиной 5,0 мм

Три винта длиной 2,2 мм

Не торопитесь на следующих двух шагах. Чистая рамка обеспечивает равномерное нанесение новой клеевой ленты и лучшее сцепление.

Используйте лопатку и пинцет, чтобы соскрести и удалить всю старую клейкую ленту задней крышки с периметра телефона.

Если получится соскоблить кусок, который можно удержать пальцами, вы сможете оторвать длинные участки ленты. Тяните медленно и прямо в направлении, противоположном направлению клея.

Используя изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или кофейный фильтр), очистите участки рамки, где была клейкая лента.

Перед нанесением клеевой ленты для задней крышки убедитесь, что знаете, как она ляжет на рамку. При неправильном нанесении придётся начинать заново с новой ленты.

Держите ленту над рамкой, чтобы определить её ориентацию. Используйте вырез для камеры на подложке, чтобы визуализировать расположение ленты на рамке.

Отлепите верхнюю половину большой прозрачной подложки, чтобы открыть клей — не удаляйте подложку полностью.

Тщательно выравнивайте клей по рамке — он очень липкий и не поддаётся перемещению после нанесения.

Сложив большую прозрачную подложку к нижней части телефона, положите открытую верхнюю кромку клея на рамку.

Используйте кромку рамки для помощи при выравнивании клея.

После правильного выравнивания верхней кромки аккуратно прижмите верхние углы пальцами, чтобы закрепить клей.

Медленно укладывайте оставшуюся часть клея на рамку, прижимая её по ходу и снимая большую подложку по мере продвижения.

Используйте язычок, чтобы снять большую цветную подложку.

Используйте лопатку, чтобы сильно прижать клей по периметру телефона и закрепить его на рамке.

Если окантовка камеры оторвалась при снятии задней крышки, выполните следующие пять шагов для её установки. В противном случае пропустите пять шагов вниз.

Используйте лопатку, чтобы соскрести и удалить остатки старой клейкой ленты с окантовки камеры и соответствующего места на задней крышке.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или кофейный фильтр), чтобы очистить и удалить остатки клея с окантовки камеры и соответствующего места на задней крышке.

Снимите большую прозрачную подложку с клея для окантовки камеры.

Разместите клей поверх окантовки камеры и установите её на место.

Используйте лопатку, чтобы плотно прижать окантовку камеры по периметру и закрепить клей.

Снимите вторую, цветную подложку с клея окантовки камеры.

Выalignируйте окантовку камеры так, чтобы квадратная накладка была ближе всего к краю.

Пальцами прижмите окантовку камеры к задней крышке, плотно сжимая по периметру, чтобы закрепить её клеем.

Плоской частью лопатки соскребите и удалите всю старую клейкую ленту, оставшуюся на задней крышке, включая пять маленьких овальных кусочков клея.

Если вы не видите всех овальных кусочков, некоторые могли остаться на рамке телефона.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или фильтр для кофе), чтобы очистить и удалить остатки клея, которые вы удалили.

Снимите большую прозрачную подложку с внутреннего клея задней крышки.

Разместите клей на нижней части задней крышки, убедившись, что вырез охватывает молдинг камеры.

Используйте пальцы или лопатку, чтобы плотно прижать пять маленьких кусков клея и закрепить их на задней крышке.

Медленно оторвите и удалите оставшуюся подложку.

Если клей начинает отходить вместе с подложкой, положите её обратно и используйте лопатку, чтобы снова закрепить клей.

Используйте наконечник лопатки, чтобы поддеть и снять пластиковые подложки с клея вокруг задних камер.

Если клей начинает тянуться вместе с подложкой, положите её на место и используйте лопатку, чтобы снова закрепить клей.

Используйте язычки, чтобы снять финальную подложку с клея задней крышки.

Совместите заднюю крышку с рамой и прижмите её на место.

Плотно прижмите по периметру задней крышки и рядом с молдингом камеры, чтобы все клеевые соединения задней крышки склеились.

Полностью вставьте лоток для SIM-карты в его посадочное место на нижнем торце телефона.
